Опора А14Б 378.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

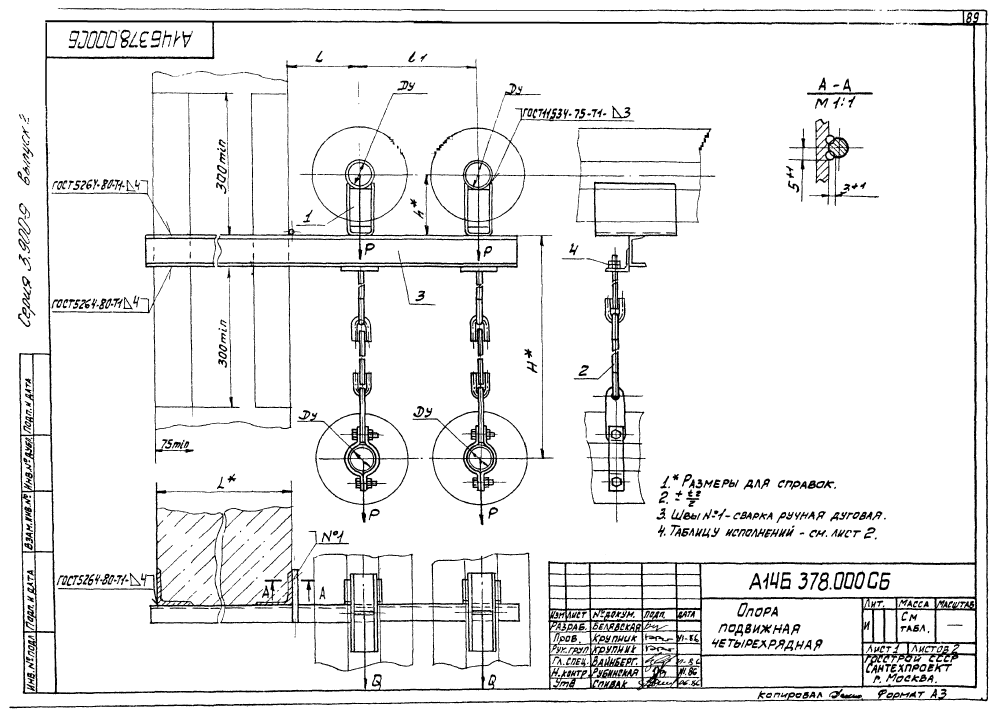

ООО "Изополимет Плюс" изготавливает опоры А14Б 378.000 серии 3.900-9. Изделие применяется в опорных конструкциях трубопроводов Ду 50-100 мм. В таблице предусмотрены 16 исполнений. Размер L составляет 400-600 мм, l - 150-195 мм, l1 - 230-320 мм, H - 580-800 мм, h - 132-206 мм. Допускаемая вертикальная нагрузка P находится в пределах 51-157 кгс, горизонтальная Q - 15,3-47,1 кгс. Масса изделий - 11,9-27,0 кг.

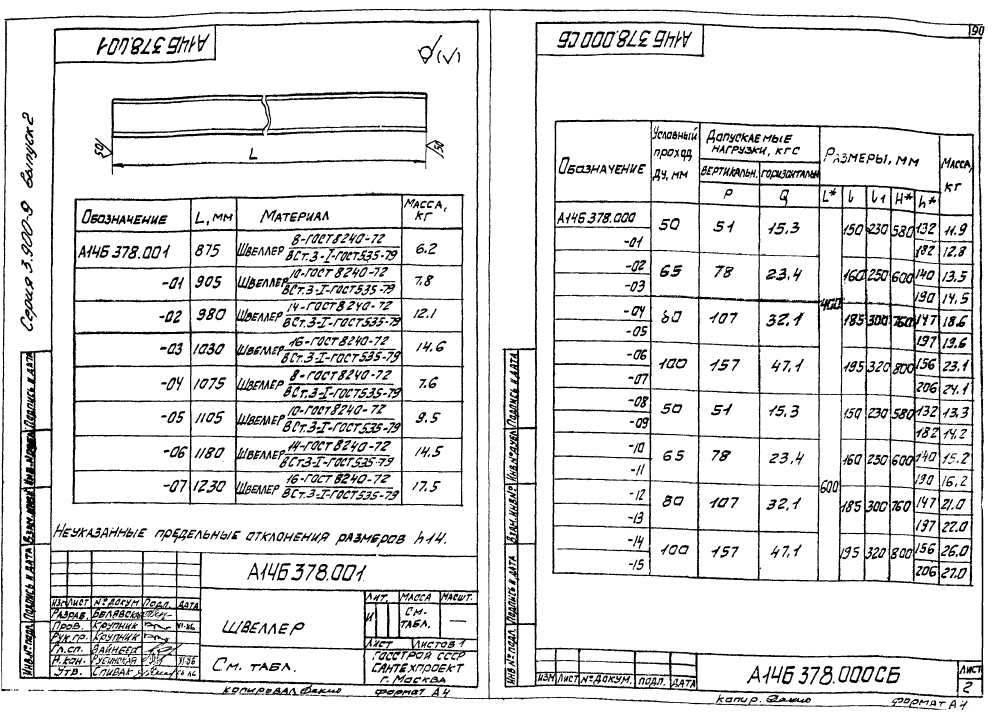

| Обозначение | Условный проход ДУ, мм | Размеры, мм | Доп. нагрузки, кгс | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||||
| L | l | l₁ | Н | h | Р | Q | |||
| А14Б 378.000 | 50 | 400 | 150 | 230 | 580 | 132 | 51 | 15,3 | 11,9 |
| А14Б 378.000-01 | 50 | 400 | 150 | 230 | 580 | 182 | 51 | 15,3 | 12,8 |
| А14Б 378.000-02 | 65 | 400 | 160 | 250 | 600 | 140 | 78 | 23,4 | 13,5 |
| А14Б 378.000-03 | 65 | 400 | 160 | 250 | 600 | 190 | 78 | 23,4 | 14,5 |
| А14Б 378.000-04 | 80 | 400 | 185 | 300 | 760 | 147 | 107 | 32,1 | 18,6 |
| А14Б 378.000-05 | 80 | 400 | 185 | 300 | 760 | 197 | 107 | 32,1 | 19,6 |
| А14Б 378.000-06 | 100 | 400 | 195 | 320 | 800 | 156 | 157 | 47,1 | 23,1 |
| А14Б 378.000-07 | 100 | 400 | 195 | 320 | 800 | 206 | 157 | 47,1 | 24,1 |
| А14Б 378.000-08 | 50 | 600 | 150 | 230 | 580 | 132 | 51 | 15,3 | 13,3 |
| А14Б 378.000-09 | 50 | 600 | 150 | 230 | 580 | 182 | 51 | 15,3 | 14,2 |
| А14Б 378.000-10 | 65 | 600 | 160 | 250 | 600 | 140 | 78 | 23,4 | 15,2 |
| А14Б 378.000-11 | 65 | 600 | 160 | 250 | 600 | 190 | 78 | 23,4 | 16,2 |
| А14Б 378.000-12 | 80 | 600 | 185 | 300 | 760 | 147 | 107 | 32,1 | 21,0 |
| А14Б 378.000-13 | 80 | 600 | 185 | 300 | 760 | 197 | 107 | 32,1 | 22,0 |
| А14Б 378.000-14 | 100 | 600 | 195 | 320 | 800 | 156 | 157 | 47,1 | 26,0 |
| А14Б 378.000-15 | 100 | 600 | 195 | 320 | 800 | 206 | 157 | 47,1 | 27,0 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
