Опора А14Б 396.000

Name: А14Б 396.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

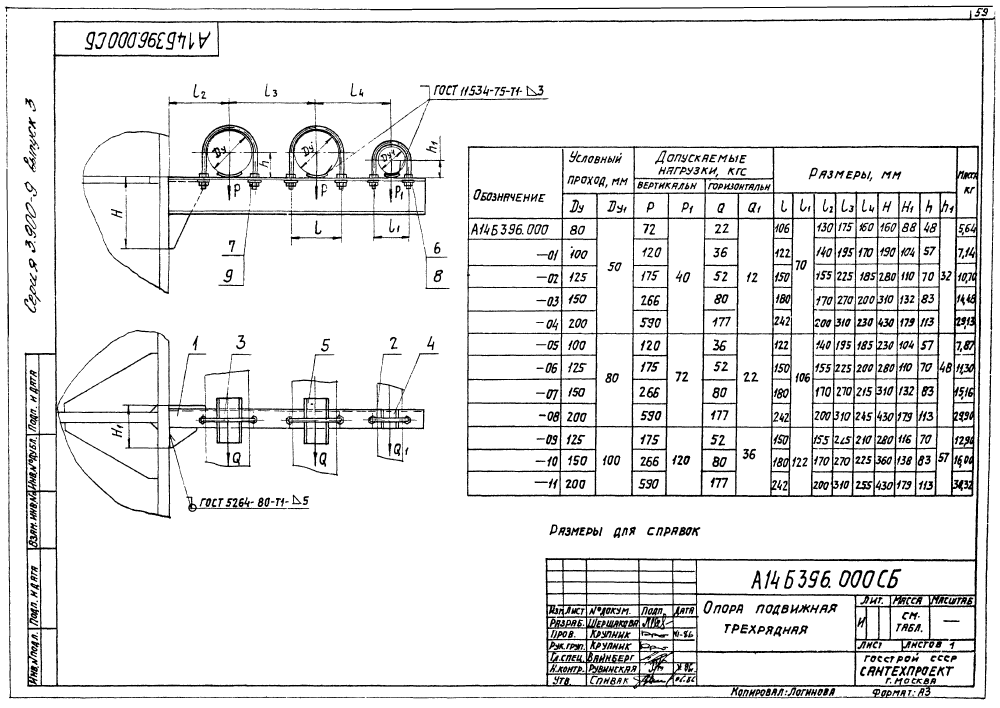

ООО "Изополимет Плюс" изготавливает опоры А14Б 396.000 серии 3.900-9 для опорных конструкций и средств крепления трубопроводов. Изделие применяется в узлах с двумя условными проходами: Ду 80-200 мм и Ду1 50-100 мм. В таблице указаны 12 исполнений. Размеры L находятся в пределах 106-242 мм, L1 - 70-122 мм, L2 - 130-200 мм, L3 - 175-310 мм, L4 - 160-255 мм, H - 160-430 мм. Допускаемые вертикальные нагрузки P и P1 составляют 72-590 и 40-120 кгс, горизонтальные Q и Q1 - 22-177 и 12-36 кгс. Масса - 5,64-30,32 кг.

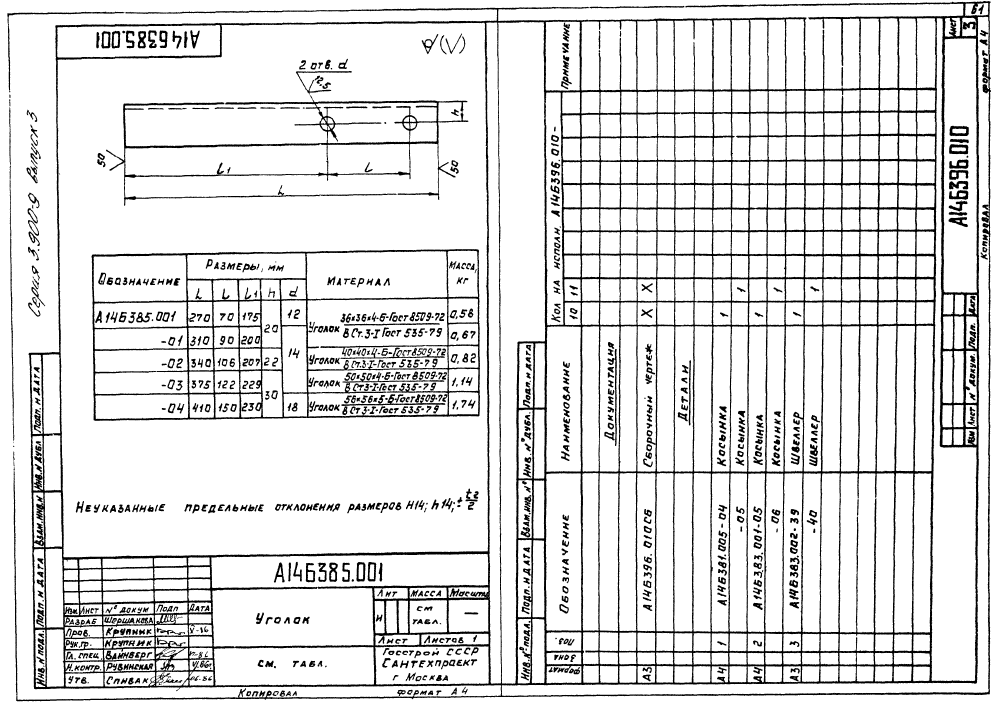

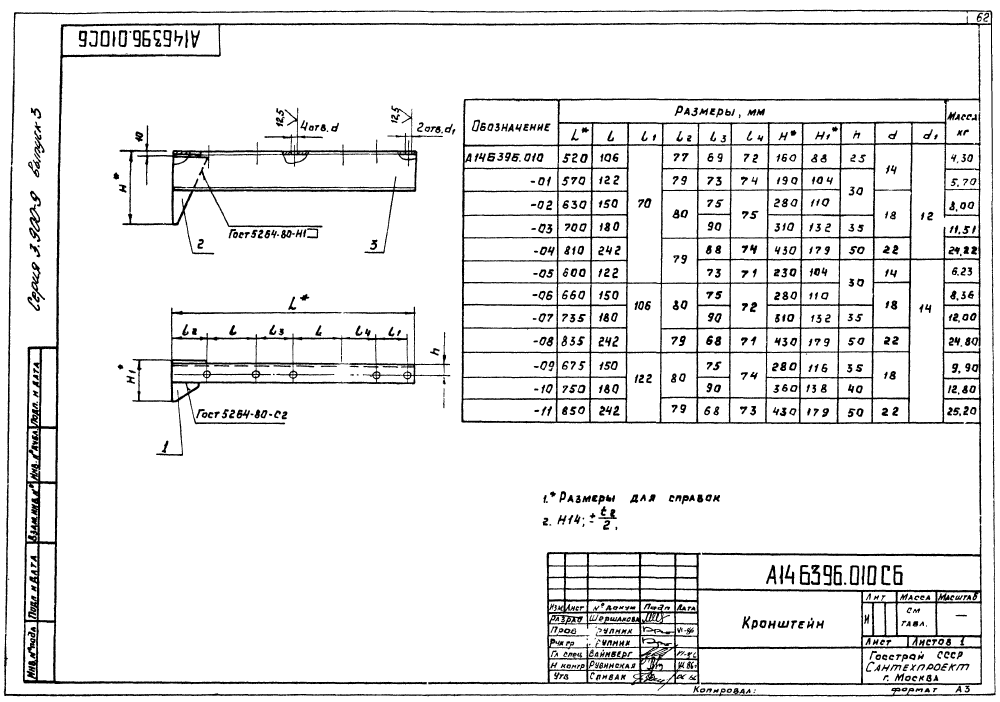

Обозначение	Усл. проход, мм		Размеры, мм									Дополн. нагрузка, кгс				Масса, кг
	Усл. проход, мм		Размеры, мм									Вертик.		Горизонт.
	Ду	Ду₁	L	L₁	L₂	L₃	L₄	Н	Н₁	h	h₁	Р	Р₁	Q	Q₁
А14Б 396.000	80	50	106	70	130	175	160	160	88	48	32	72	40	22	12	5,64
А14Б 396.000-01	100	50	122	70	140	195	170	190	104	57	32	120	40	36	12	7,14
А14Б 396.000-02	125	50	150	70	155	225	185	280	110	70	32	175	40	52	12	10,7
А14Б 396.000-03	150	50	180	70	170	270	200	310	132	83	32	266	40	80	12	14,48
А14Б 396.000-04	200	50	242	70	200	310	230	430	179	113	32	590	40	177	12	29,13
А14Б 396.000-05	100	80	122	106	140	195	185	230	104	57	48	120	72	36	22	7,87
А14Б 396.000-06	125	80	150	106	155	225	200	280	110	70	48	175	72	52	22	11,3
А14Б 396.000-07	150	80	180	106	170	270	215	310	132	83	48	266	72	80	22	15,16
А14Б 396.000-08	200	80	242	106	200	310	245	430	179	113	48	590	72	177	22	29,9
А14Б 396.000-09	125	100	150	122	155	225	210	280	116	70	57	175	120	52	36	12,9
А14Б 396.000-10	150	100	180	122	170	270	225	360	138	83	57	266	120	80	36	16
А14Б 396.000-11	200	100	242	122	200	310	255	430	179	113	57	590	120	177	36	30,32
