Опора А14Б 397.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

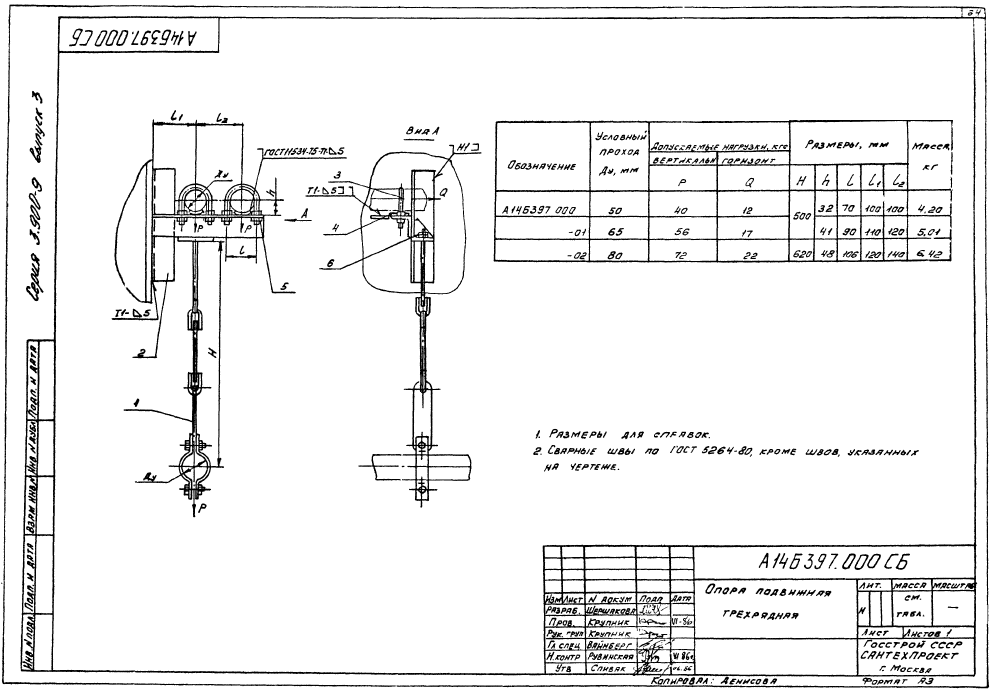

ООО "Изополимет Плюс" изготавливает опоры А14Б 397.000 серии 3.900-9. Изделие относится к опорам трубопроводов и применяется для крепления трубопроводов Ду 50-80 мм. В таблице приведены 3 исполнения. Размер H составляет 600-620 мм, h - 32-48 мм, L - 70-106 мм, L1 - 100-120 мм, L2 - 100-140 мм. Допускаемая вертикальная нагрузка P указана 40-72 кгс, горизонтальная Q - 12-22 кгс. Масса изделий - 4,2-6,42 кг.
| Обозначение | Усл. проход Ду, мм | Размеры, мм | Дополн. нагрузка, кгс | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||||
| Н | h | L | L₁ | L₂ | Р | Q | |||
| А14Б 397.000 | 50 | 600 | 32 | 70 | 100 | 100 | 40 | 12 | 4,2 |
| А14Б 397.000-01 | 65 | 600 | 41 | 90 | 110 | 120 | 56 | 17 | 5,01 |
| А14Б 397.000-02 | 80 | 620 | 48 | 106 | 120 | 140 | 72 | 22 | 6,42 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
от 10 руб

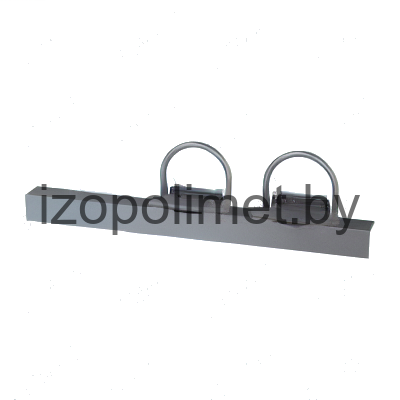

А14Б 391.000
Опора А14Б 391.000
от 10 руб

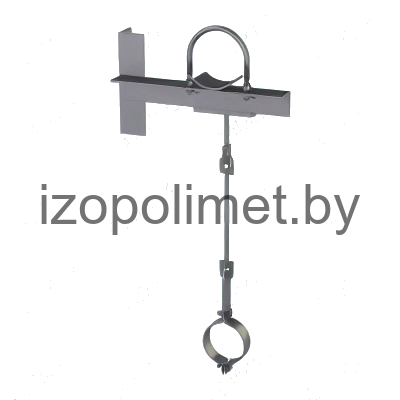

А14Б 392.000
Опора А14Б 392.000
от 10 руб

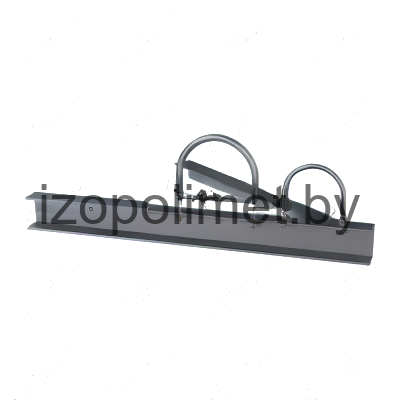

А14Б 393.000
Опора А14Б 393.000
от 10 руб

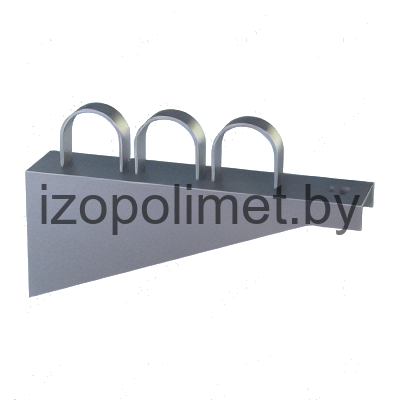

А14Б 394.000
Опора А14Б 394.000
от 10 руб

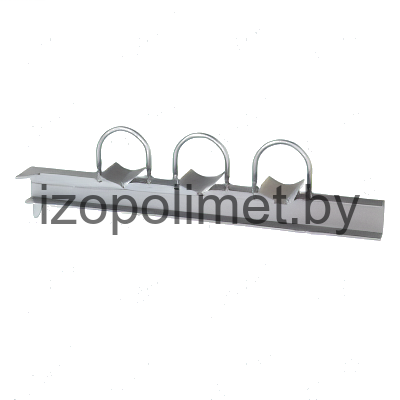

А14Б 395.000
Опора А14Б 395.000
от 10 руб

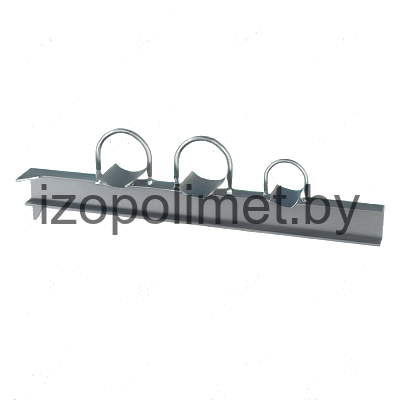

А14Б 396.000
Опора А14Б 396.000
от 10 руб

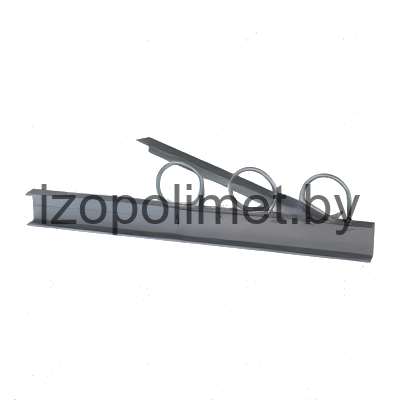

А14Б 398.000
Опора А14Б 398.000
от 10 руб

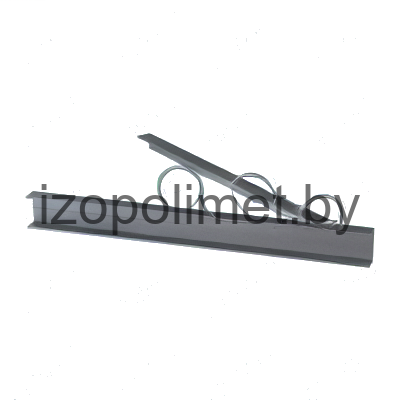

А14Б 399.000
Опора А14Б 399.000
от 10 руб

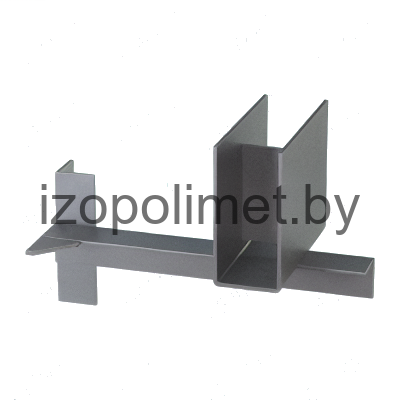

А14Б 400.000
Опора А14Б 400.000
от 10 руб

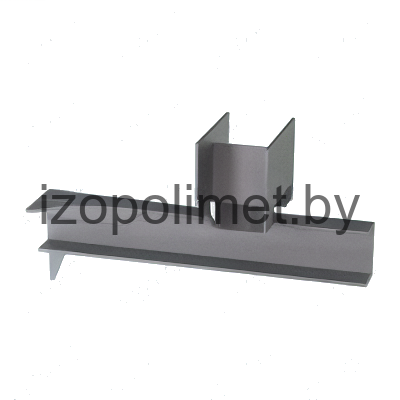

А14Б 401.000
Опора А14Б 401.000
от 10 руб

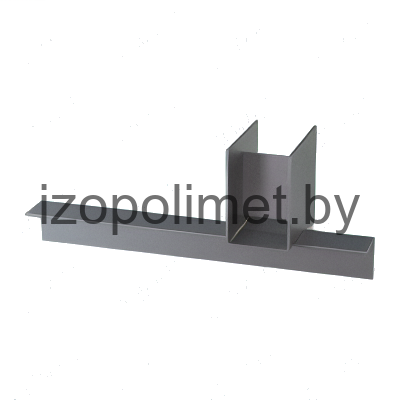

А14Б 402.000
