Опора А14Б 415.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

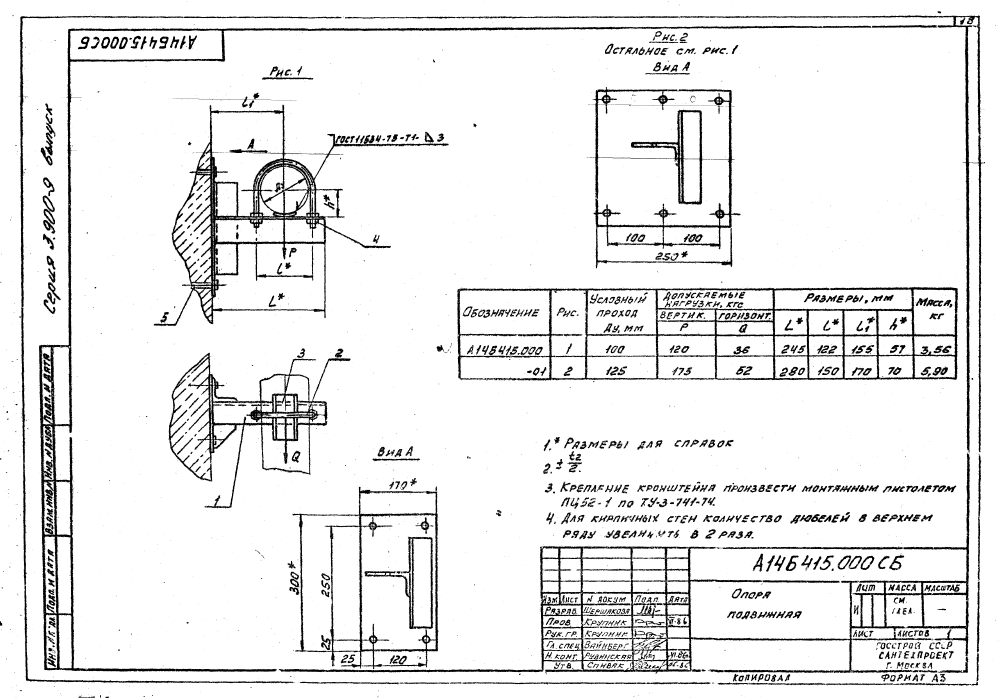

ООО "Изополимет Плюс" изготавливает опоры А14Б 415.000 серии 3.900-9. Изделие применяется для трубопроводов Ду 100-125 мм и выпускается в исполнениях по рисункам 1 и 2. В таблице указаны 2 типоразмера. Размер L составляет 245-280 мм, l - 122-150 мм, l1 - 155-170 мм, h - 57-70 мм. Допускаемая вертикальная нагрузка P находится в пределах 120-175 кгс, горизонтальная Q - 36-52 кгс. Масса - 3,56-5,9 кг.
| Обозначение | Рис. | Условный проход ДУ, мм | Размеры, мм | Допуск. нагрузки, кгс | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||||
| L | l | l₁ | h | Р | Q | ||||
| А14Б 415.000 | 1 | 100 | 245 | 122 | 155 | 57 | 120 | 36 | 3,56 |
| А14Б 415.000-01 | 2 | 125 | 280 | 150 | 170 | 70 | 175 | 52 | 5,9 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
