Опора А14Б 416.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

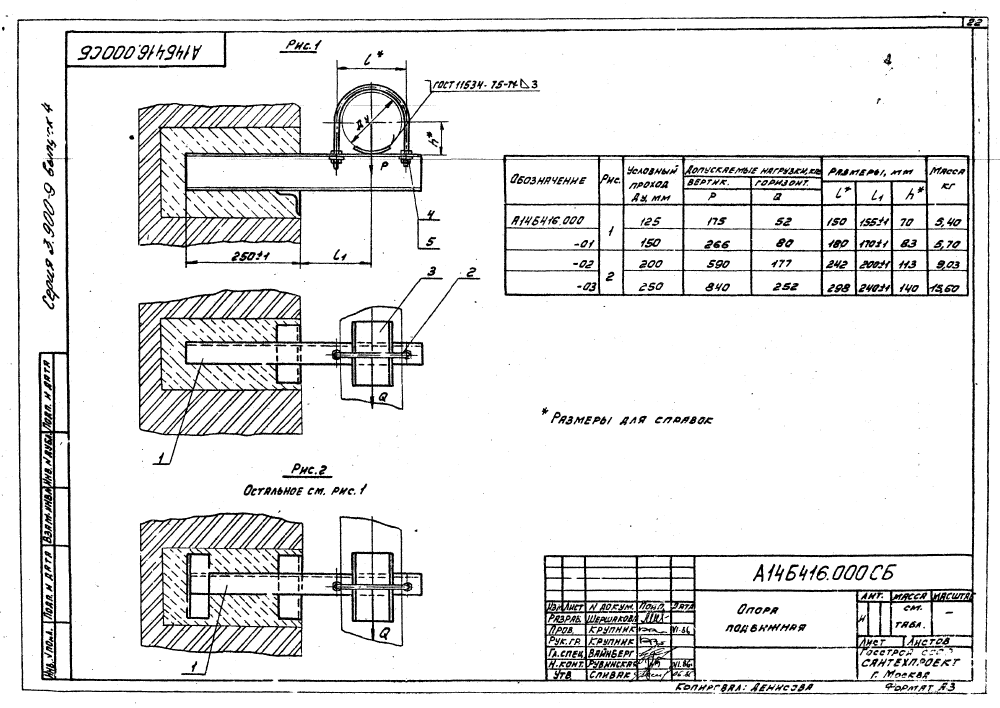

ООО "Изополимет Плюс" изготавливает опоры А14Б 416.000 серии 3.900-9 для трубопроводов Ду 125-250 мм. Изделие выпускается в исполнениях по рисункам 1 и 2 и применяется в опорных конструкциях с повышенными расчетными нагрузками. В таблице приведены 4 исполнения. Размер l составляет 150-298 мм, l1 задан с допуском, h - 70-140 мм. Допускаемая вертикальная нагрузка P указана 175-840 кгс, горизонтальная Q - 52-252 кгс. Масса - 5,4-15,6 кг.
| Обозначение | Рис. | Условный проход ДУ, мм | Размеры, мм | Допуск. нагрузки, кгс | Масса, кг | |||
|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | |||||||
| l | l₁ | h | Р | Q | ||||
| А14Б 416.000 | 1 | 125 | 150 | 155±1 | 70 | 175 | 52 | 5,4 |
| А14Б 416.000-01 | 1 | 150 | 180 | 170±1 | 83 | 266 | 80 | 5,7 |
| А14Б 416.000-02 | 2 | 200 | 242 | 200±1 | 113 | 590 | 177 | 9,03 |
| А14Б 416.000-03 | 2 | 250 | 298 | 240±1 | 140 | 840 | 252 | 15,6 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
