Опора А14Б 413.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

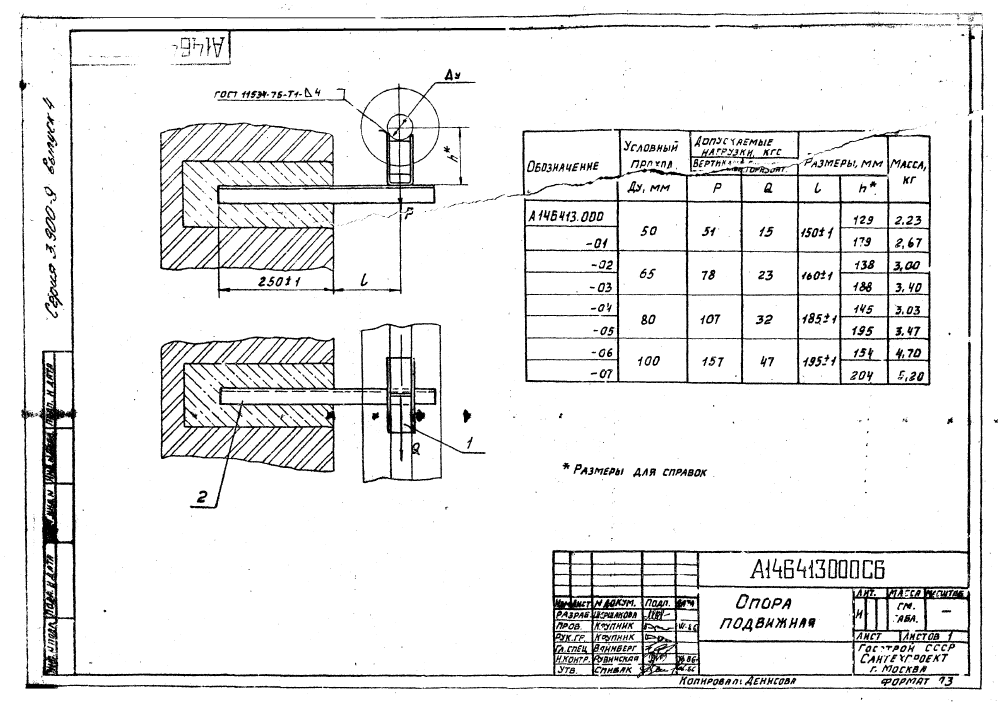

ООО "Изополимет Плюс" изготавливает опоры А14Б 413.000 серии 3.900-9 для крепления трубопроводов Ду 50-100 мм. В таблице указаны 8 исполнений. Размер L задан с допуском, высота h составляет 129-204 мм. Допускаемая вертикальная нагрузка P находится в пределах 51-157 кгс, горизонтальная Q - 15-47 кгс. Масса опор - 2,23-5,2 кг. Изделие подбирается по условному проходу и расчетной нагрузке в составе опорных конструкций серии 3.900-9.
| Обозначение | Условный проход ДУ, мм | Размеры, мм | Допуск. нагрузки, кгс | Масса, кг | ||
|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | |||||
| L | h | Р | Q | |||
| А14Б 413.000 | 50 | 150±1 | 129 | 51 | 15 | 2,23 |
| А14Б 413.000-01 | 50 | 150±1 | 179 | 51 | 15 | 2,67 |
| А14Б 413.000-02 | 65 | 160±1 | 138 | 78 | 23 | 3 |
| А14Б 413.000-03 | 65 | 160±1 | 188 | 78 | 23 | 3,4 |
| А14Б 413.000-04 | 80 | 185±1 | 145 | 107 | 32 | 3,03 |
| А14Б 413.000-05 | 80 | 185±1 | 195 | 107 | 32 | 3,47 |
| А14Б 413.000-06 | 100 | 195±1 | 154 | 157 | 47 | 4,7 |
| А14Б 413.000-07 | 100 | 195±1 | 204 | 157 | 47 | 5,2 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
