Опора А14Б 417.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

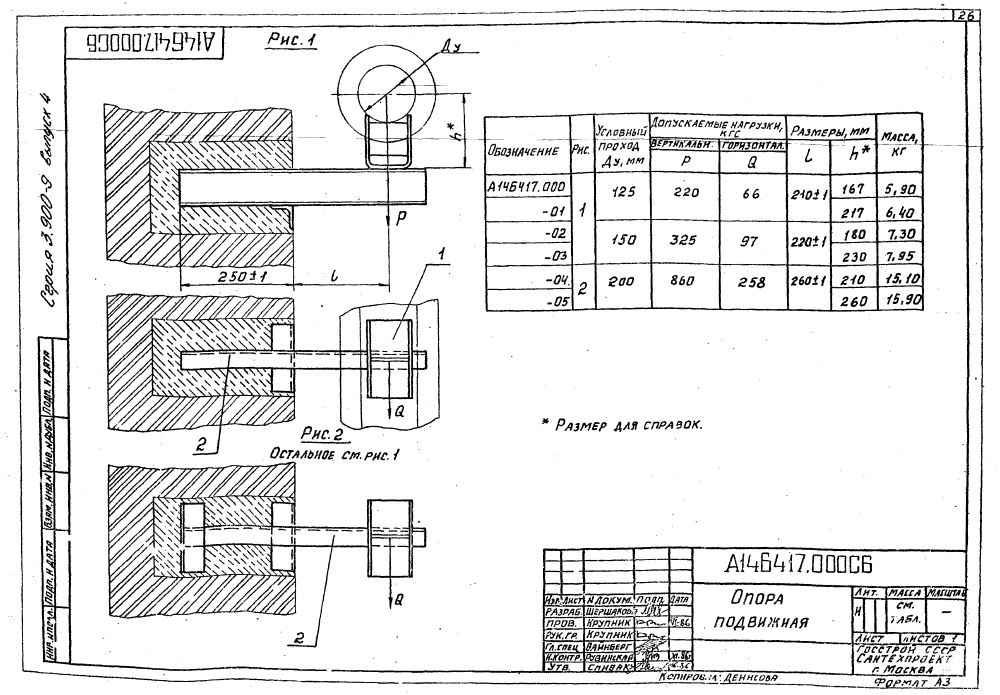

ООО "Изополимет Плюс" изготавливает опоры А14Б 417.000 серии 3.900-9. Изделие применяется для крепления трубопроводов Ду 125-200 мм и имеет исполнения по рисункам 1 и 2. В таблице указаны 6 типоразмеров. Размер L задан с допуском, высота h составляет 167-260 мм. Допускаемая вертикальная нагрузка P находится в пределах 220-860 кгс, горизонтальная Q - 66-258 кгс. Масса опор - 5,9-15,9 кг.
| Обозначение | Рис. | Условный проход ДУ, мм | Размеры, мм | Допуск. нагрузки, кгс | Масса, кг | ||
|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||
| L | h | Р | Q | ||||
| А14Б 417.000 | 1 | 125 | 210±1 | 167 | 220 | 66 | 5,9 |
| А14Б 417.000-01 | 1 | 125 | 210±1 | 217 | 220 | 66 | 6,4 |
| А14Б 417.000-02 | 1 | 150 | 220±1 | 180 | 325 | 97 | 7,3 |
| А14Б 417.000-03 | 1 | 150 | 220±1 | 230 | 325 | 97 | 7,95 |
| А14Б 417.000-04 | 2 | 200 | 260±1 | 210 | 860 | 258 | 15,1 |
| А14Б 417.000-05 | 2 | 200 | 260±1 | 260 | 860 | 258 | 15,9 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
от 10 руб
А14Б 411.000
Опора А14Б 411.000
от 10 руб

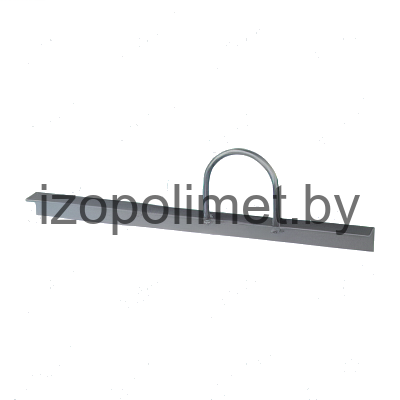

А14Б 412.000
Опора А14Б 412.000
от 10 руб
А14Б 413.000
Опора А14Б 413.000
от 10 руб
А14Б 414.000
Опора А14Б 414.000
от 10 руб
А14Б 415.000
Опора А14Б 415.000
от 10 руб
А14Б 416.000
Опора А14Б 416.000
от 10 руб

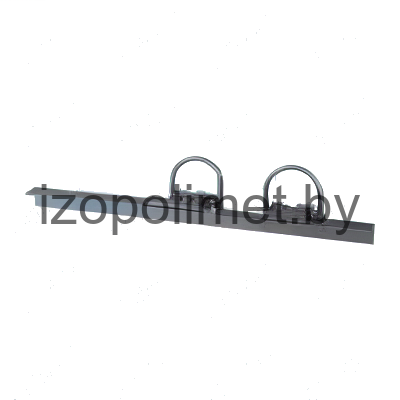

А14Б 418.000
Опора А14Б 418.000
от 10 руб

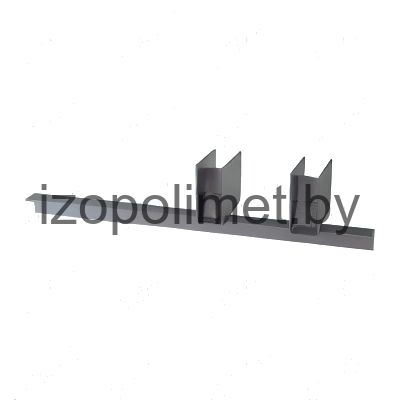

А14Б 419.000
Опора А14Б 419.000
от 10 руб

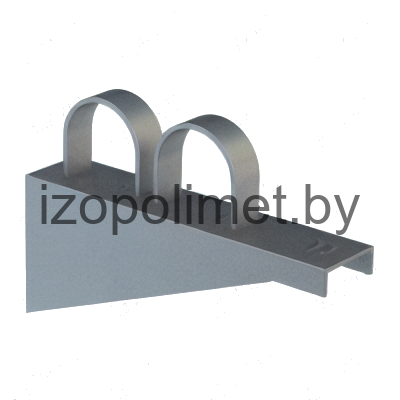

А14Б 420.000
Опора А14Б 420.000
от 10 руб

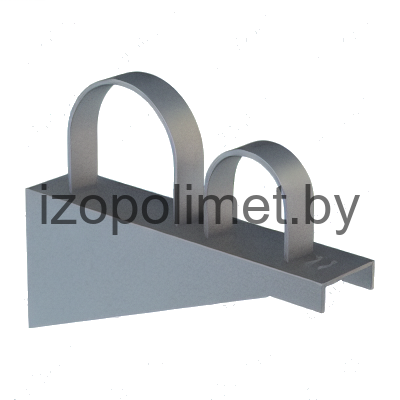

А14Б 421.000
Опора А14Б 421.000
от 10 руб

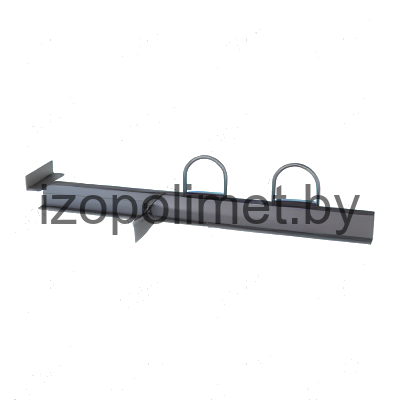

А14Б 422.000
