Опора А14Б 418.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

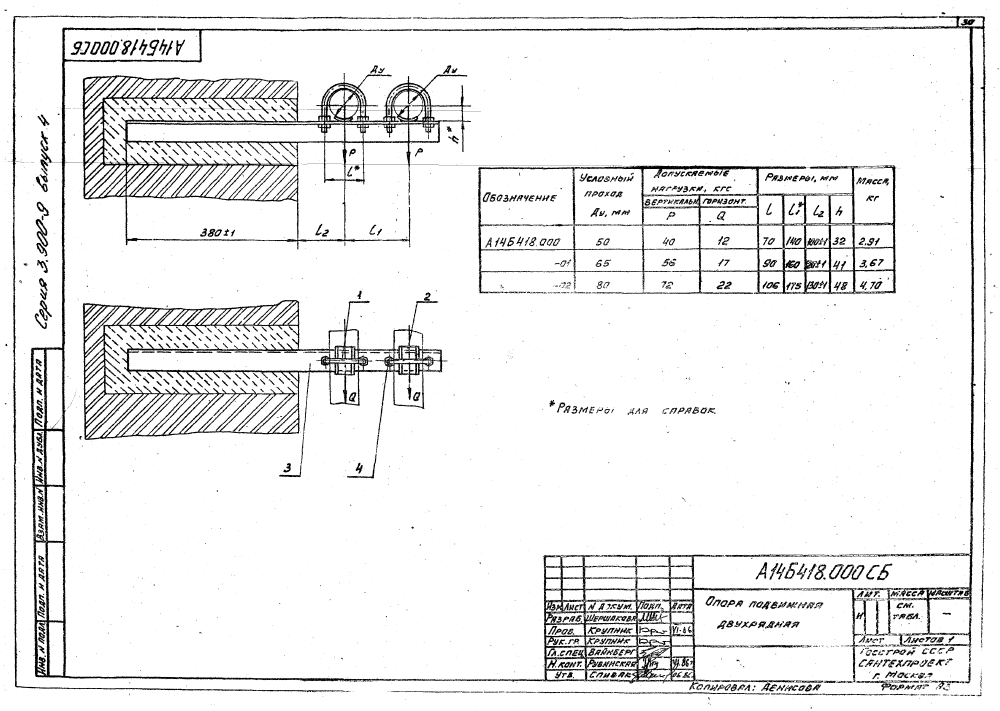

ООО "Изополимет Плюс" изготавливает опоры А14Б 418.000 серии 3.900-9. Изделие относится к опорам трубопроводов и применяется для Ду 50-80 мм. В таблице предусмотрены 3 исполнения. Размер l составляет 70-106 мм, l1 - 140-175 мм, l2 задан с допуском, h - 32-48 мм. Допускаемая вертикальная нагрузка P находится в пределах 40-72 кгс, горизонтальная Q - 12-22 кгс. Масса изделий - 2,91-4,7 кг.
| Обозначение | Условный проход ДУ, мм | Размеры, мм | Допуска. нагрузки, кгс | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | |||||||
| l | l₁ | l₂ | h | Р | Q | |||
| А14Б 418.000 | 50 | 70 | 140 | 100±1 | 32 | 40 | 12 | 2,91 |
| А14Б 418.000-01 | 65 | 90 | 160 | 120±2 | 41 | 56 | 17 | 3,67 |
| А14Б 418.000-02 | 80 | 106 | 175 | 130±3 | 48 | 72 | 22 | 4,7 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
