Опора А14Б 419.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

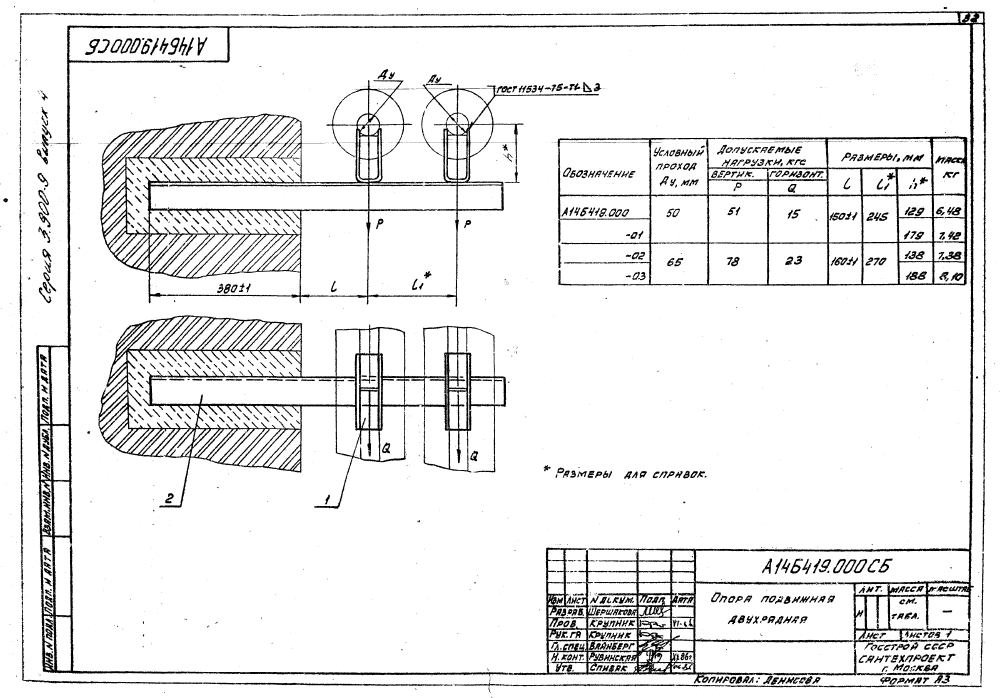

ООО "Изополимет Плюс" изготавливает опоры А14Б 419.000 серии 3.900-9 для средств крепления трубопроводов Ду 50-65 мм. В таблице указаны 4 исполнения. Размер l задан с допуском, l1 составляет 245-270 мм, h - 128-188 мм. Допускаемая вертикальная нагрузка P находится в пределах 51-78 кгс, горизонтальная Q - 15-23 кгс. Масса изделий - 6,48-8,1 кг.
| Обозначение | Условный проход ДУ, мм | Размеры, мм | Допуск. нагрузки, кгс | Масса, кг | |||
|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||
| l | l₁ | h | Р | Q | |||
| А14Б 419.000 | 50 | 150±1 | 245 | 128 | 51 | 15 | 6,48 |
| А14Б 419.000-01 | 50 | 150±1 | 245 | 178 | 51 | 15 | 7,42 |
| А14Б 419.000-02 | 65 | 160±1 | 270 | 138 | 78 | 23 | 7,38 |
| А14Б 419.000-03 | 65 | 160±1 | 270 | 188 | 78 | 23 | 8,1 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
