Каталог/Опоры трубопроводов/А14Б 429.000

Опора А14Б 429.000

Name: А14Б 429.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

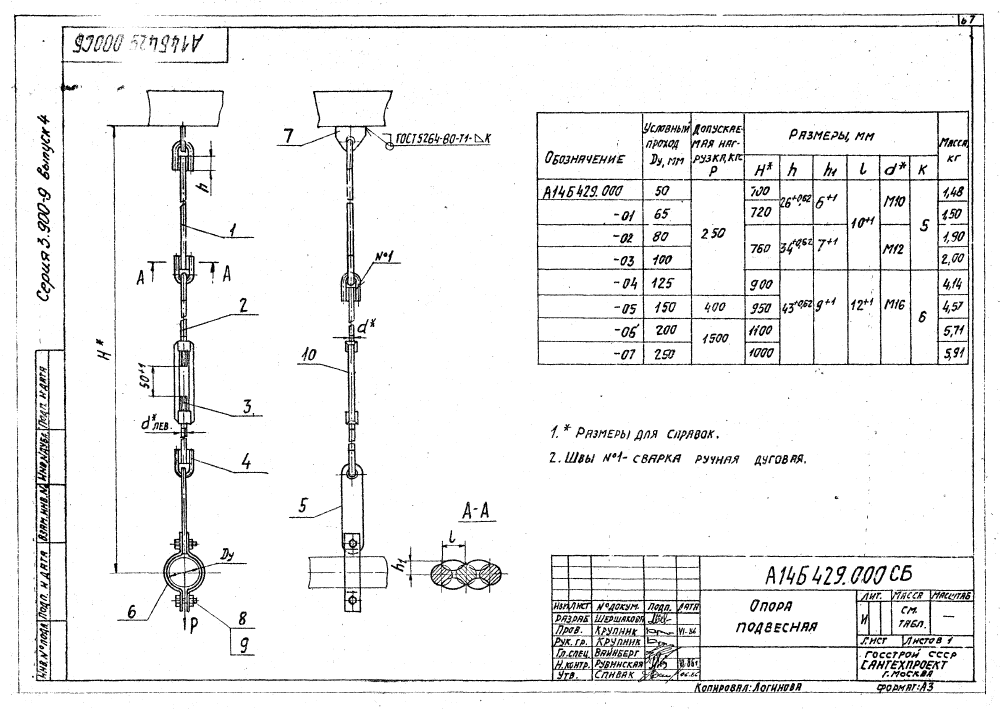

ООО "Изополимет Плюс" изготавливает опоры А14Б 429.000 серии 3.900-9 для трубопроводов Ду 50-250 мм. Таблица содержит 8 исполнений с высотой H 700-1100 мм. Крепежный размер d указан от M10 до M16, размер K - 5-6 мм. Допускаемая нагрузка P составляет 250-1500 кгс. Масса опор - 1,48-5,91 кг. Изделие используется в составе опорных конструкций, где требуется подбор по высоте и расчетной нагрузке.

Обозначение	Условный проход ДУ, мм	Размеры, мм						Допуск. нагрузки Р, кгс	Масса, кг
Обозначение	Условный проход ДУ, мм	Н	h	h₁	L	d	K	Допуск. нагрузки Р, кгс	Масса, кг
А14Б 429.000	50	700	26⁺⁰´⁵²	6⁺¹	10⁺¹	M10	5	250	1,48
А14Б 429.000-01	65	720	26⁺⁰´⁵²	6⁺¹	10⁺¹	M10	5	250	1,5
А14Б 429.000-02	80	760	34⁺⁰´⁶²	7⁺¹	10⁺¹	M12	5	250	1,9
А14Б 429.000-03	100	760	34⁺⁰´⁶²	7⁺¹	10⁺¹	M12	5	250	2
А14Б 429.000-04	125	900	43⁺⁰´⁶²	9⁺¹	12⁺¹	M16	6	250	4,14
А14Б 429.000-05	150	950	43⁺⁰´⁶²	9⁺¹	12⁺¹	M16	6	400	4,57
А14Б 429.000-06	200	1100	43⁺⁰´⁶²	9⁺¹	12⁺¹	M16	6	1500	5,71
А14Б 429.000-07	250	1000	43⁺⁰´⁶²	9⁺¹	12⁺¹	M16	6	1500	5,91
