Опора А14Б 428.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры А14Б 428.000 серии 3.900-9. Изделие применяется для трубопроводов Ду 50-250 мм. В таблице указаны 8 исполнений. Размер H составляет 540-850 мм, крепежный размер d - от M10 до M16, нагрузка P - 250-1500 кгс. Масса изделий находится в диапазоне 1,18-5,13 кг. Опора подбирается по условному проходу, высоте и требуемой допускаемой нагрузке.

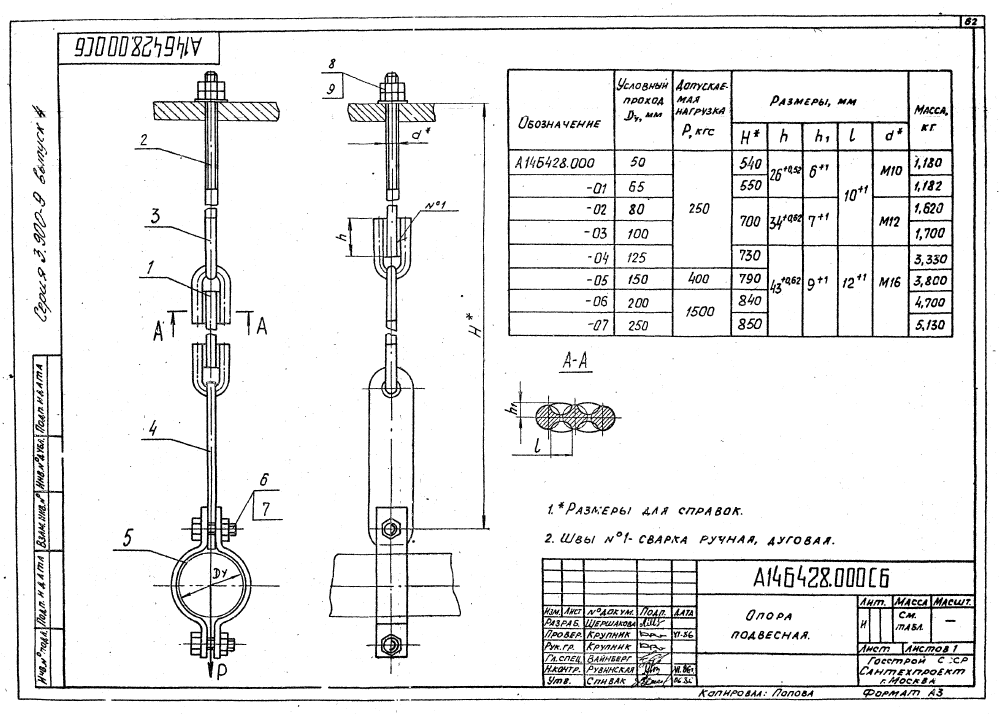

| Обозначение | Условный проход ДУ, мм | Размеры, мм | Допуск. нагрузки Р, кгс | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Н | h | h₁ | L | d | ||||
| А14Б 428.000 | 50 | 540 | 26⁺⁰´⁵² | 6⁺¹ | 10⁺¹ | M10 | 250 | 1,18 |
| А14Б 428.000-01 | 65 | 550 | 26⁺⁰´⁵² | 6⁺¹ | 10⁺¹ | M10 | 250 | 1,182 |
| А14Б 428.000-02 | 80 | 700 | 34⁺⁰´⁶² | 7⁺¹ | 10⁺¹ | M12 | 250 | 1,62 |
| А14Б 428.000-03 | 100 | 700 | 34⁺⁰´⁶² | 7⁺¹ | 10⁺¹ | M12 | 250 | 1,7 |
| А14Б 428.000-04 | 125 | 730 | 43⁺⁰´⁶² | 9⁺¹ | 12⁺¹ | M16 | 250 | 3,33 |
| А14Б 428.000-05 | 150 | 790 | 43⁺⁰´⁶² | 9⁺¹ | 12⁺¹ | M16 | 400 | 3,8 |
| А14Б 428.000-06 | 200 | 840 | 43⁺⁰´⁶² | 9⁺¹ | 12⁺¹ | M16 | 1500 | 4,7 |
| А14Б 428.000-07 | 250 | 850 | 43⁺⁰´⁶² | 9⁺¹ | 12⁺¹ | M16 | 1500 | 5,13 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
