Опора А14Б 425.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

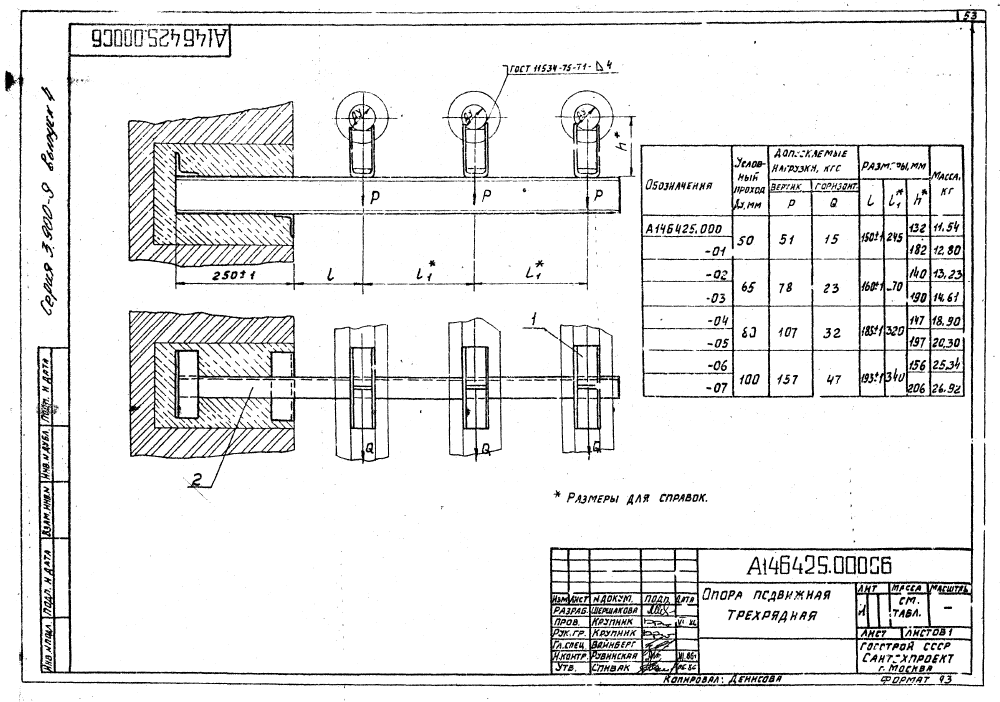

ООО "Изополимет Плюс" изготавливает опоры А14Б 425.000 серии 3.900-9. Изделие применяется в опорных конструкциях трубопроводов Ду 50-100 мм. В таблице приведены 8 исполнений. Размер L задан с допуском, L1 составляет 245-340 мм, h - 132-206 мм. Допускаемая вертикальная нагрузка P находится в пределах 51-157 кгс, горизонтальная Q - 15-47 кгс. Масса опор - 11,54-26,92 кг.
| Обозначение | Условный проход ДУ, мм | Размеры, мм | Допуск. нагрузки, кгс | Масса, кг | |||
|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||
| L | L₁ | h | Р | Q | |||
| А14Б 425.000 | 50 | 150±1 | 245 | 132 | 51 | 15 | 11,54 |
| А14Б 425.000-01 | 50 | 150±1 | 245 | 182 | 51 | 15 | 12,8 |
| А14Б 425.000-02 | 65 | 160±1 | 270 | 140 | 78 | 23 | 13,23 |
| А14Б 425.000-03 | 65 | 160±1 | 270 | 190 | 78 | 23 | 14,61 |
| А14Б 425.000-04 | 80 | 185±1 | 320 | 147 | 107 | 32 | 18,9 |
| А14Б 425.000-05 | 80 | 185±1 | 320 | 197 | 107 | 32 | 20,3 |
| А14Б 425.000-06 | 100 | 195±1 | 340 | 156 | 157 | 47 | 25,34 |
| А14Б 425.000-07 | 100 | 195±1 | 340 | 206 | 157 | 47 | 26,92 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
