Опора А14Б 427.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

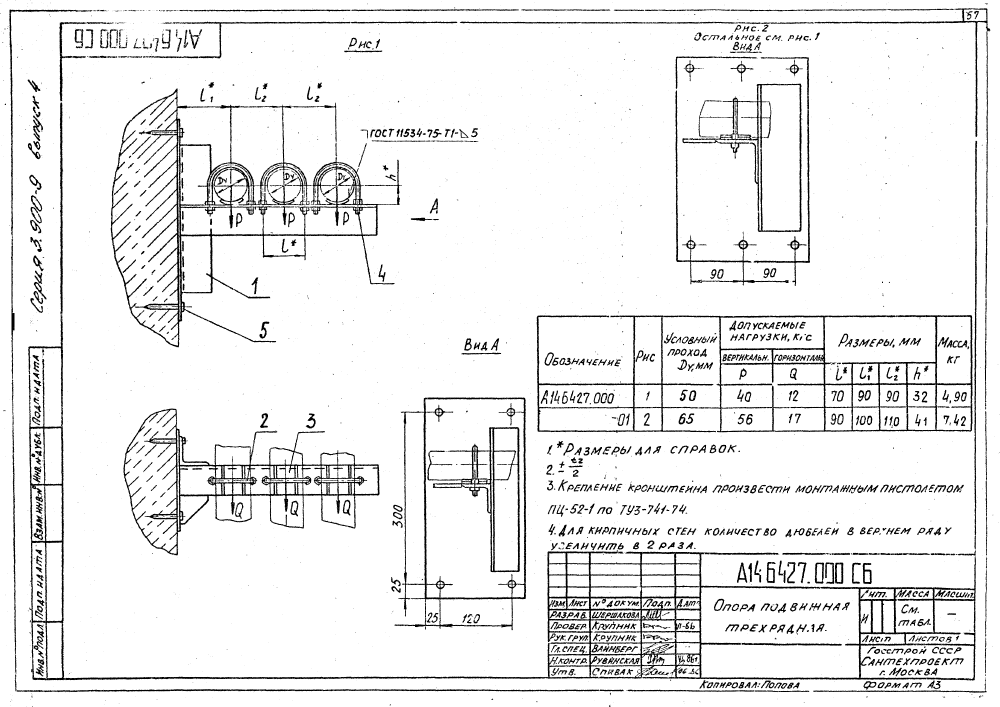

ООО "Изополимет Плюс" изготавливает опоры А14Б 427.000 серии 3.900-9 для средств крепления трубопроводов Ду 50-65 мм. В таблице приведены 2 исполнения по рисункам 1 и 2. Размер l составляет 70-90 мм, l1 - 90-100 мм, l2 - 90-110 мм, h - 32-41 мм. Допускаемая вертикальная нагрузка P находится в пределах 40-56 кгс, горизонтальная Q - 12-17 кгс. Масса опор - 4,9-7,42 кг.
| Обозначение | Рис. | Условный проход ДУ, мм | Размеры, мм | Допуск. нагрузки, кгс | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||||
| l | l₁ | l₂ | h | Р | Q | ||||
| А14Б 427.000 | 1 | 50 | 70 | 90 | 90 | 32 | 40 | 12 | 4,9 |
| А14Б 427.000-01 | 2 | 65 | 90 | 100 | 110 | 41 | 56 | 17 | 7,42 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
