Опора А14Б 430.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры А14Б 430.000 серии 3.900-9. Изделие относится к опорам трубопроводов и применяется для Ду 50-250 мм. В таблице приведены 8 исполнений. Крепежный размер d указан от M10 до M16, размер K - 5-6 мм. Допускаемая нагрузка P находится в пределах 40-840 кгс. Масса изделий составляет 6,6-12,0 кг. Опора подбирается по условному проходу и расчетной нагрузке.

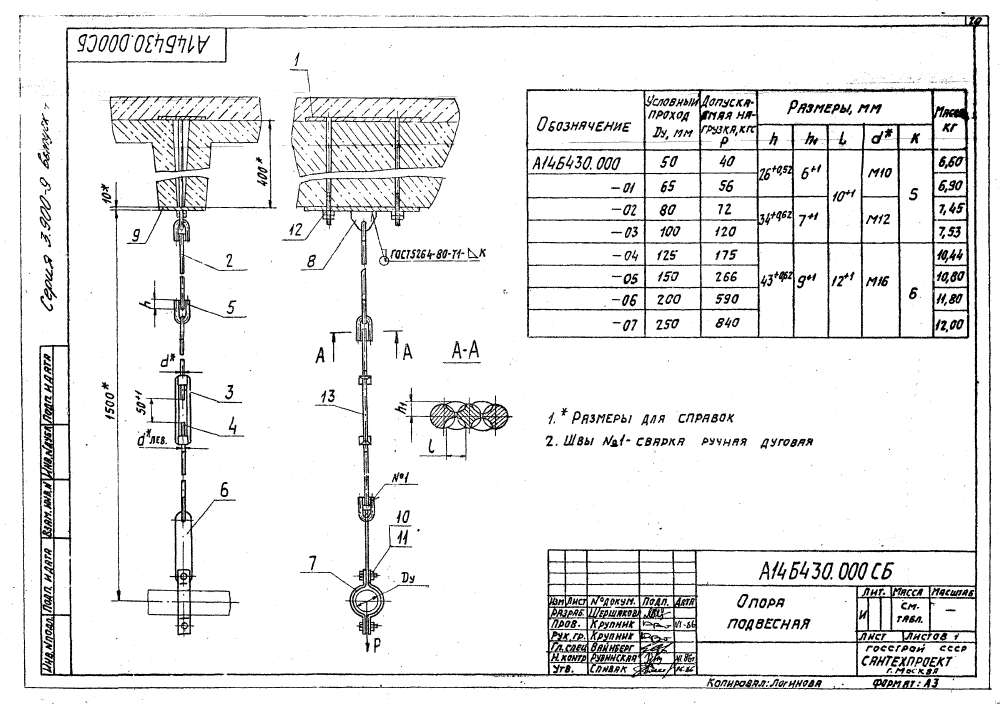

| Обозначение | Условный проход ДУ, мм | Размеры, мм | Допуск.нагрузки Р, кгс | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|
| h | h₁ | L | d | K | ||||
| А14Б 430.000 | 50 | 26⁺⁰´⁵² | 6⁺¹ | 10⁺¹ | M10 | 5 | 40 | 6,6 |
| А14Б 430.000-01 | 65 | 26⁺⁰´⁵² | 6⁺¹ | 10⁺¹ | M10 | 5 | 56 | 6,9 |
| А14Б 430.000-02 | 80 | 34⁺⁰´⁶² | 7⁺¹ | 10⁺¹ | M12 | 5 | 72 | 7,45 |
| А14Б 430.000-03 | 100 | 34⁺⁰´⁶² | 7⁺¹ | 10⁺¹ | M12 | 5 | 120 | 7,53 |
| А14Б 430.000-04 | 125 | 43⁺⁰´⁶² | 9⁺¹ | 12⁺¹ | M16 | 6 | 175 | 10,44 |
| А14Б 430.000-05 | 150 | 43⁺⁰´⁶² | 9⁺¹ | 12⁺¹ | M16 | 6 | 266 | 10,8 |
| А14Б 430.000-06 | 200 | 43⁺⁰´⁶² | 9⁺¹ | 12⁺¹ | M16 | 6 | 590 | 11,8 |
| А14Б 430.000-07 | 250 | 43⁺⁰´⁶² | 9⁺¹ | 12⁺¹ | M16 | 6 | 840 | 12 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
от 10 руб
А14Б 424.000

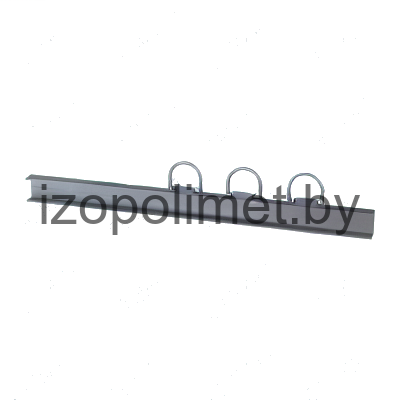

Опора А14Б 424.000
