Опора А14Б 424.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

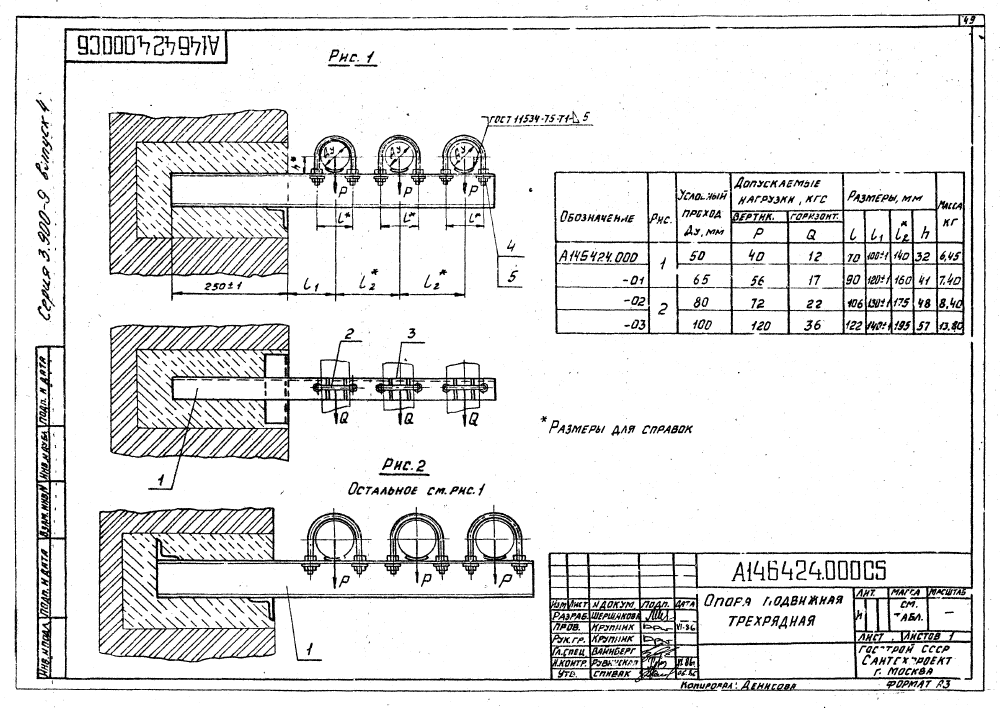

ООО "Изополимет Плюс" изготавливает опоры А14Б 424.000 серии 3.900-9 для крепления трубопроводов Ду 50-100 мм. В таблице указаны 4 исполнения по рисункам 1 и 2. Размер l составляет 70-122 мм, l1 задан с допуском, l2 - 140-195 мм, h - 32-57 мм. Допускаемая вертикальная нагрузка P находится в пределах 40-120 кгс, горизонтальная Q - 12-36 кгс. Масса изделий - 6,45-13,8 кг.
| Обозначение | Рис. | Условный проход ДУ, мм | Размеры, мм | Допуск. нагрузки, кгс | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||||
| l | l₁ | l₂ | h | Р | Q | ||||
| А14Б 424.000 | 1 | 50 | 70 | 100±1 | 140 | 32 | 40 | 12 | 6,45 |
| А14Б 424.000-01 | 1 | 65 | 90 | 120±2 | 160 | 41 | 56 | 17 | 7,4 |
| А14Б 424.000-02 | 2 | 80 | 106 | 130±3 | 175 | 48 | 72 | 22 | 8,4 |
| А14Б 424.000-03 | 2 | 100 | 122 | 140±4 | 195 | 57 | 120 | 36 | 13,8 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
от 10 руб
А14Б 418.000
Опора А14Б 418.000
от 10 руб
А14Б 419.000
Опора А14Б 419.000
от 10 руб
А14Б 420.000
Опора А14Б 420.000
от 10 руб
А14Б 421.000
Опора А14Б 421.000
от 10 руб
А14Б 422.000
Опора А14Б 422.000
от 10 руб

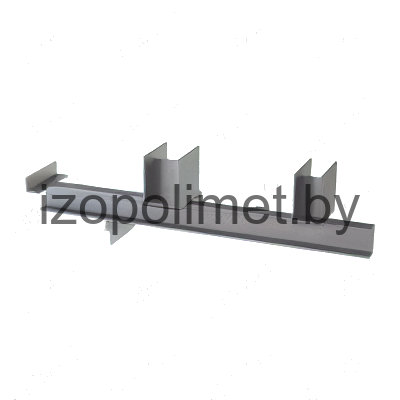

А14Б 423.000
Опора А14Б 423.000
от 10 руб

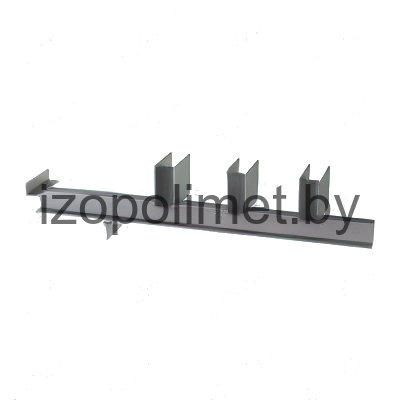

А14Б 425.000
Опора А14Б 425.000
от 10 руб

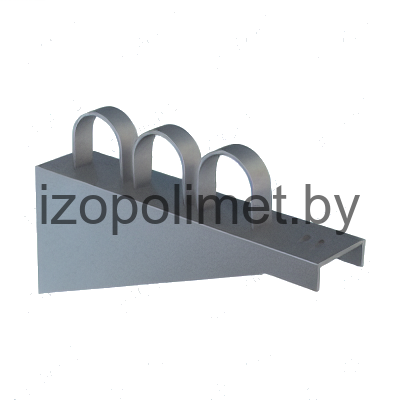

А14Б 426.000
Опора А14Б 426.000
от 10 руб

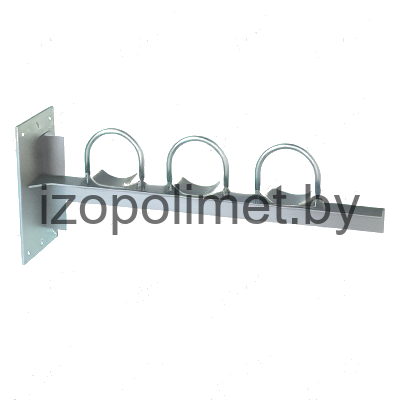

А14Б 427.000
Опора А14Б 427.000
от 10 руб

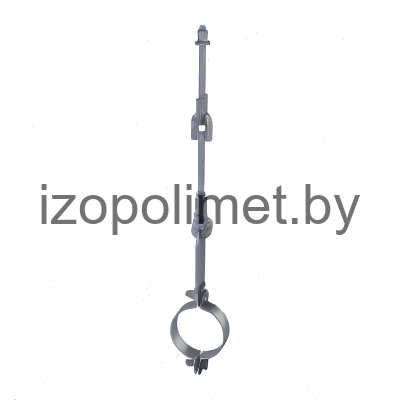

А14Б 428.000
Опора А14Б 428.000
от 10 руб

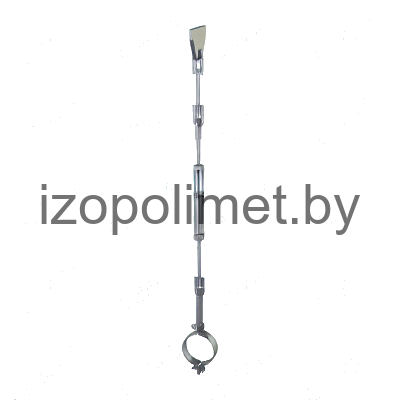

А14Б 429.000
