Опора скользящая и неподвижная Л8-148.000

Name: Л8-148.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

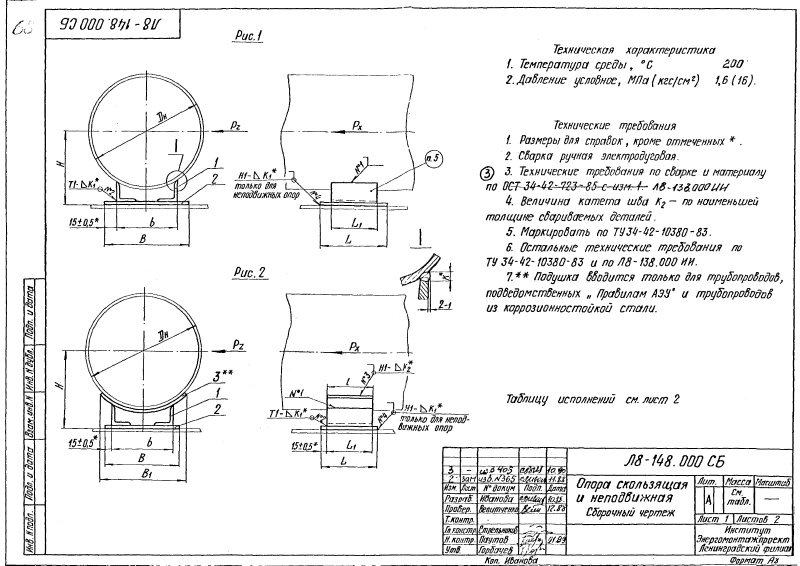

ООО "Изополимет Плюс" изготавливает скользящие и неподвижные опоры Л8-148.000 серии Л8-138.000 - Л8-200.000. Изделие применяется для станционных трубопроводов крупных диаметров. В таблице приведены 18 исполнений для Dн 820-1620 мм. Допускаемая вертикальная нагрузка на скользящую опору составляет 9500-26000 кгс, усилия неподвижной опоры Px - 10000-16000 кгс, Pz - 2300-3000 кгс. Масса по рисункам 1 и 2 указана 23,20-41,10 и 39,70-84,30 кг.

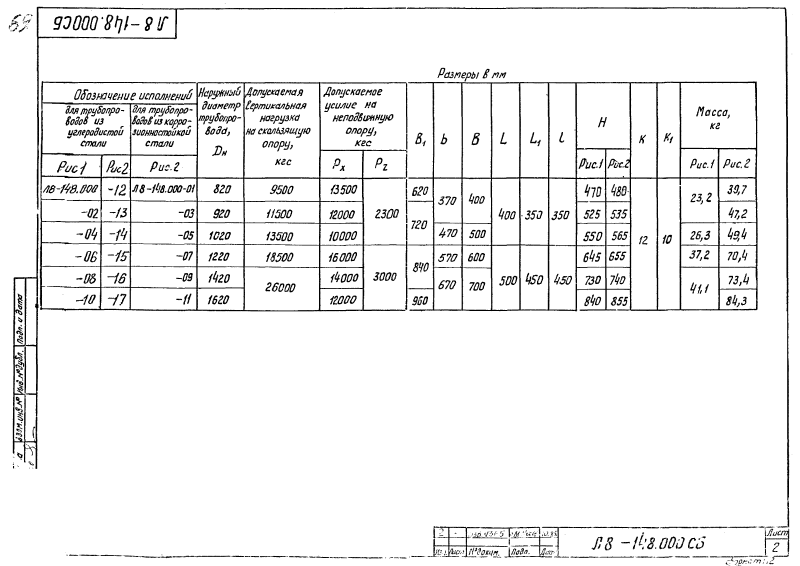

Обозначение	Dн	Допуск. вертик. нагрузка на скольз. опору, кгс	Допускаемое усилие на неподвижную опору		B1	b	B	L	L1	j	H		K	K1	Масса, кг
Обозначение	Dн	Допуск. вертик. нагрузка на скольз. опору, кгс	Px	Pz	B1	b	B	L	L1	j	Рис.1	Рис.2	K	K1	Рис.1	Рис.2
Л8-148.000	820	9500	13500	2300	620	370	400	400	350	350	470	488	12	10	23,20	39,70
Л8-148.000-01	820	9500	13500	2300	620	370	400	400	350	350	470	488	12	10	23,20	39,70
Л8-148.000-02	920	11500	12000	2300	720	370	400	400	350	350	525	535	12	10	23,20	47,20
Л8-148.000-03	920	11500	12000	2300	720	370	400	400	350	350	525	535	12	10	23,20	47,20
Л8-148.000-04	1020	13500	10000	2300	720	470	500	400	350	350	550	565	12	10	26,30	49,40
Л8-148.000-05	1020	13500	10000	2300	720	470	500	400	350	350	550	565	12	10	26,30	49,40
Л8-148.000-06	1220	18500	16000	3000	840	570	600	500	450	450	645	655	12	10	37,20	70,40
Л8-148.000-07	1220	18500	16000	3000	840	570	600	500	450	450	645	655	12	10	37,20	70,40
Л8-148.000-08	1420	26000	14000	3000	840	670	700	500	450	450	730	740	12	10	41,10	73,40
Л8-148.000-09	1420	26000	14000	3000	840	670	700	500	450	450	730	740	12	10	41,10	73,40
Л8-148.000-10	1620	26000	12000	3000	960	670	700	500	450	450	840	855	12	10	41,10	84,30
Л8-148.000-11	1620	26000	12000	3000	960	670	700	500	450	450	840	855	12	10	41,10	84,30
Л8-148.000-12	820	9500	13500	2300	620	370	400	400	350	350	470	480	12	10	23,20	39,70
Л8-148.000-13	920	11500	12000	2300	720	370	400	400	350	350	525	535	12	10	23,20	47,20
Л8-148.000-14	1020	13500	10000	2300	720	470	500	400	350	350	550	565	12	10	26,30	49,40
Л8-148.000-15	1220	18500	16000	3000	840	570	600	500	450	450	645	655	12	10	37,20	70,40
Л8-148.000-16	1420	26000	14000	3000	840	670	700	500	450	450	730	740	12	10	41,10	73,40
Л8-148.000-17	1620	26000	12000	3000	960	670	700	500	450	450	840	855	12	10	41,10	84,30
