Хомут вертикальных трубопроводов Л8-173.000

Name: Л8-173.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

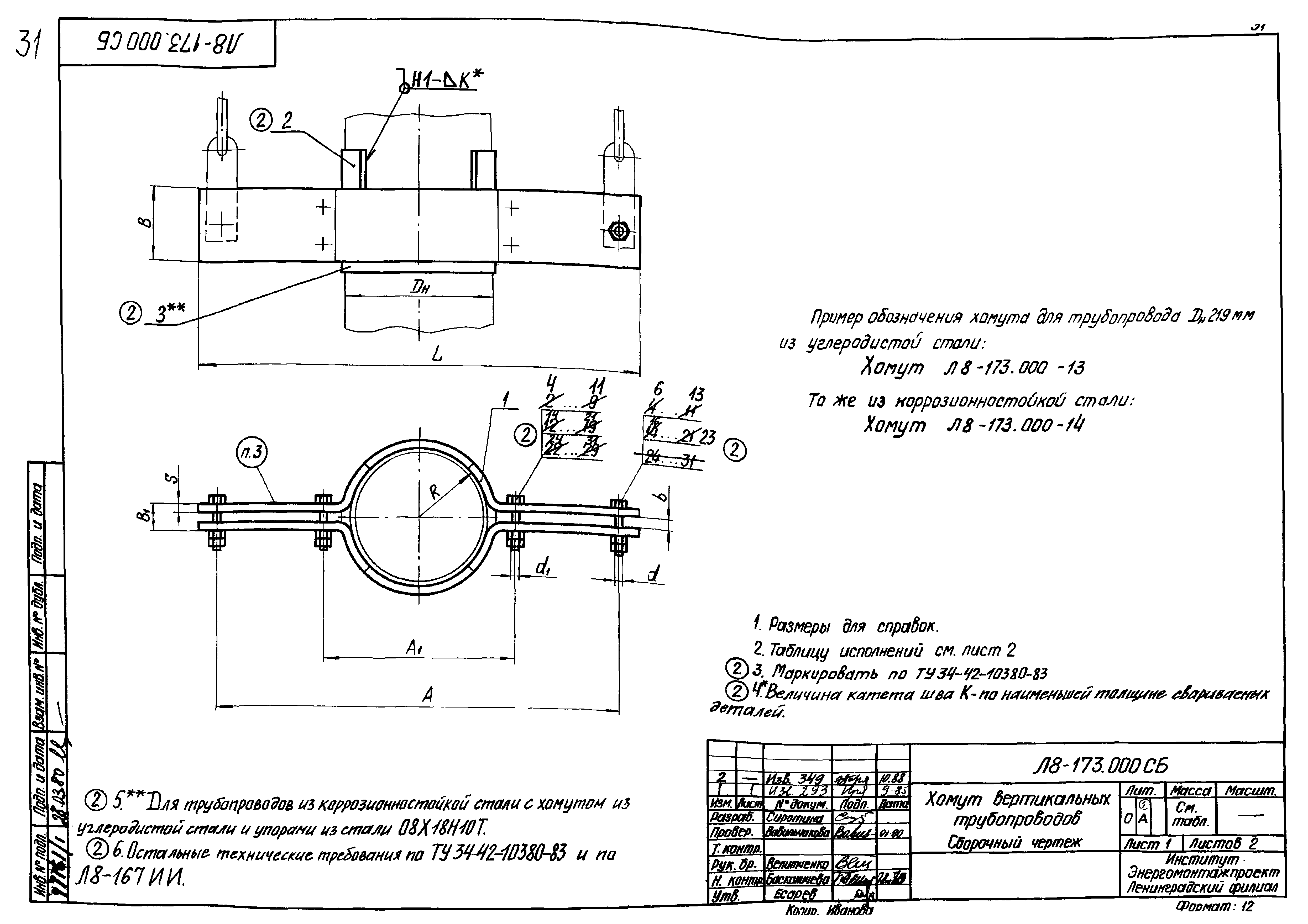

ООО "Изополимет Плюс" изготавливает хомуты вертикальных трубопроводов Л8-173.000 серии Л8-138.000 - Л8-200.000. Изделие применяется для крепления вертикальных участков станционных трубопроводов. В таблице указаны 26 исполнений для Dн 57-630 мм. Допускаемая нагрузка составляет 100-4000 кгс, R - 29-316 мм, A - 380-1130 мм, A1 - 100-730 мм, L - 420-1200 мм. Масса хомутов находится в диапазоне от 2,30 до 49,10 кг.

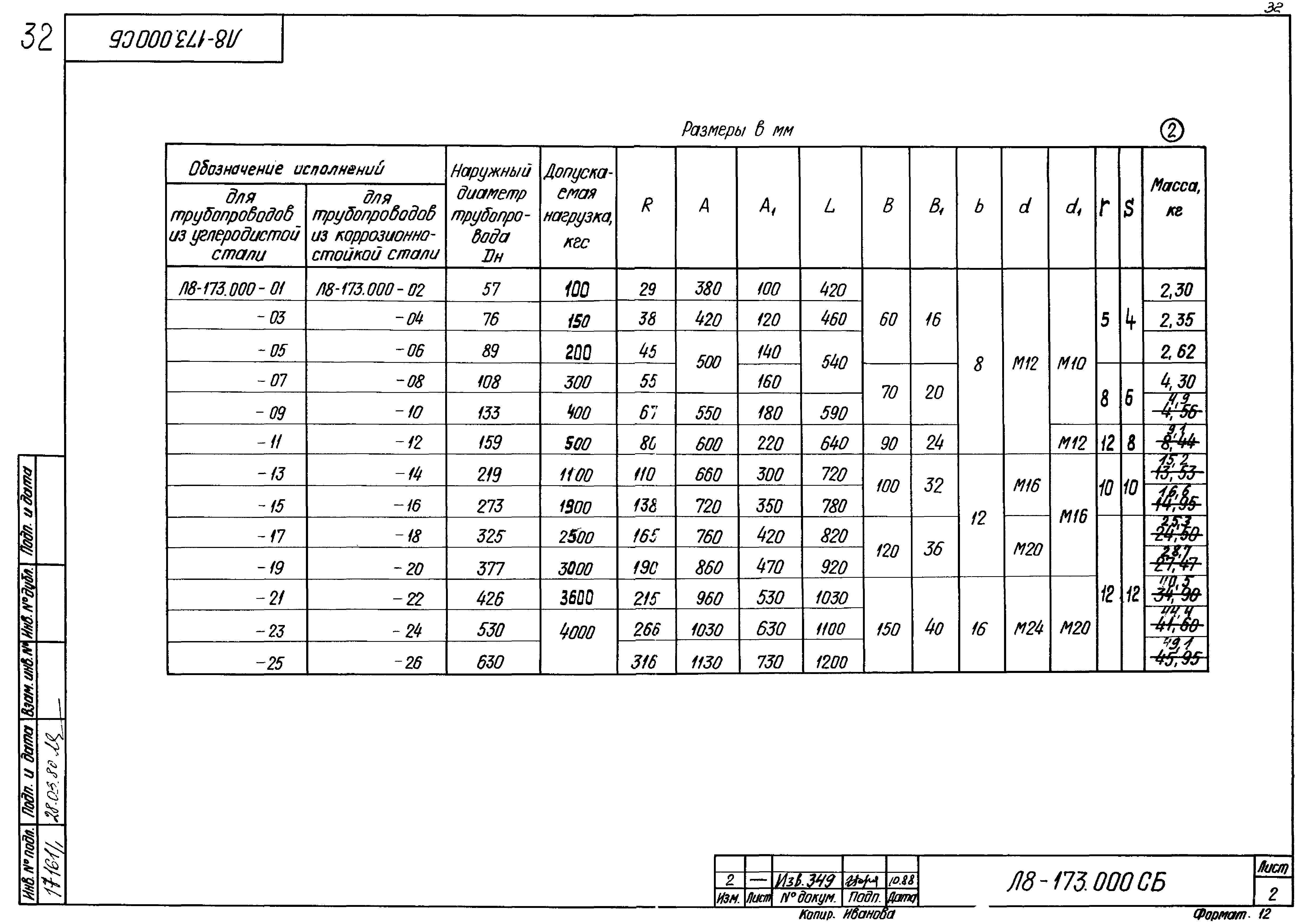

Наименование	Наружный диаметр трубопровода Dн	Допускаемая нагрузка, кгс	R	A	A1	L	B	B1	b	d	d1	r	S	Масса, кг
Л8-173.000-01	57	100	29	380	100	420	60	16	8	М12	М10	5	4	2,30
Л8-173.000-02	57	100	29	380	100	420	60	16	8	М12	М10	5	4	2,30
Л8-173.000-03	76	150	38	420	120	460	60	16	8	М12	М10	5	4	2,35
Л8-173.000-04	76	150	38	420	120	460	60	16	8	М12	М10	5	4	2,35
Л8-173.000-05	89	200	45	500	140	540	60	16	8	М12	М10	5	4	2,62
Л8-173.000-06	89	200	45	500	140	540	60	16	8	М12	М10	5	4	2,62
Л8-173.000-07	108	300	55	500	160	540	70	20	8	М12	М10	8	5	4,30
Л8-173.000-08	108	300	55	500	160	540	70	20	8	М12	М10	8	5	4,30
Л8-173.000-09	133	400	67	550	180	590	70	20	8	М12	М10	8	5	4,90
Л8-173.000-10	133	400	67	550	180	590	70	20	8	М12	М10	8	5	4,90
Л8-173.000-11	159	500	86	600	220	640	90	24	8	М12	М12	12	8	9,10
Л8-173.000-12	159	500	86	600	220	640	90	24	8	М12	М12	12	8	9,10
Л8-173.000-13	219	1100	110	660	300	720	100	32	12	М16	М16	10	10	15,20
Л8-173.000-14	219	1100	110	660	300	720	100	32	12	М16	М16	10	10	15,20
Л8-173.000-15	273	1900	138	720	350	780	100	32	12	М16	М16	10	10	16,60
Л8-173.000-16	273	1900	138	720	350	780	100	32	12	М16	М16	10	10	16,60
Л8-173.000-17	325	2500	165	760	420	820	120	36	12	М20	М16	12	12	25,70
Л8-173.000-18	325	2500	165	760	420	820	120	36	12	М20	М16	12	12	25,70
Л8-173.000-19	377	3000	190	860	470	920	120	36	12	М20	М16	12	12	28,70
Л8-173.000-20	377	3000	190	860	470	920	120	36	12	М20	М16	12	12	28,70
Л8-173.000-21	426	3600	215	960	530	1030	150	40	16	М24	М20	12	12	40,50
Л8-173.000-22	426	3600	215	960	530	1030	150	40	16	М24	М20	12	12	40,50
Л8-173.000-23	530	4000	266	1030	630	1100	150	40	16	М24	М20	12	12	44,40
Л8-173.000-24	530	4000	266	1030	630	1100	150	40	16	М24	М20	12	12	44,40
Л8-173.000-25	630	4000	316	1130	730	1200	150	40	16	М24	М20	12	12	49,10
Л8-173.000-26	630	4000	316	1130	730	1200	150	40	16	М24	М20	12	12	49,10
