Блок крепления подвески Л8-174.000

Name: Л8-174.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

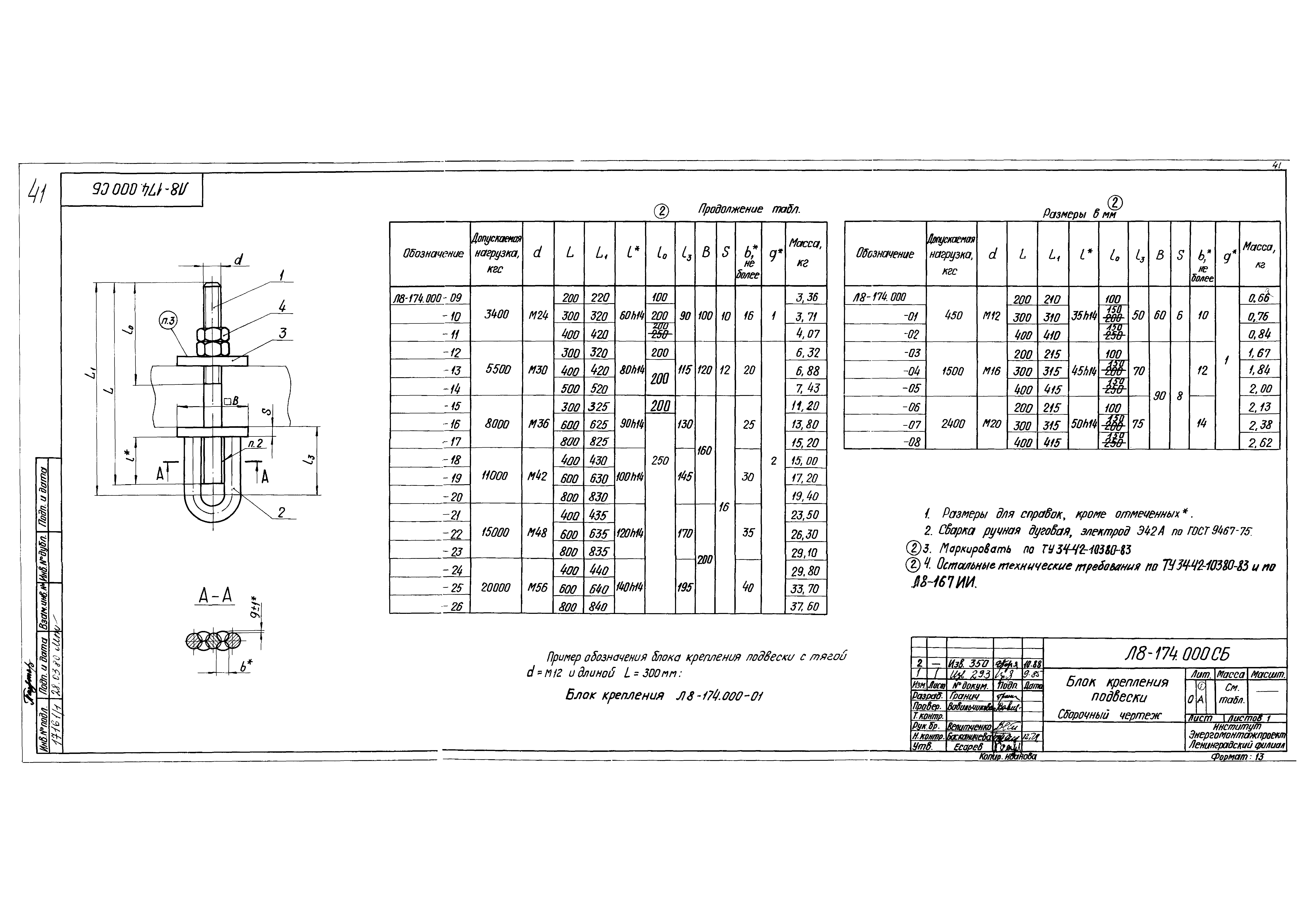

ООО "Изополимет Плюс" изготавливает блоки крепления подвески Л8-174.000 серии Л8-138.000 - Л8-200.000. Изделие применяется в подвесных узлах станционных трубопроводов как элемент передачи нагрузки на строительную или металлоконструкцию. Таблица содержит 27 исполнений с допускаемой нагрузкой 450-20000 кгс. Диаметр резьбы d указан от М12 до М56, L - 200-800 мм, L1 - 210-840 мм, L0 - 100-250 мм, B - 60-200 мм. Масса блока - 0,66-37,60 кг.

Наименование	Допускаемая нагрузка,кгс	d	L	L1	L*	L0	L3	B	S	b*, не более	q*	Масса, кг
Л8-174.000	450	М12	200	210	35h14	100	50	60	6	10	1	0,66
Л8-174.000-01	450	М12	300	310	35h14	150	50	60	6	10	1	0,76
Л8-174.000-02	450	М12	400	410	35h14	150	50	60	6	10	1	0,84
Л8-174.000-03	1500	М16	200	215	45h14	100	70	90	8	12	1	1,67
Л8-174.000-04	1500	М16	300	315	45h14	150	70	90	8	12	1	1,84
Л8-174.000-05	1500	М16	400	415	45h14	150	70	90	8	12	1	2,00
Л8-174.000-06	2400	М20	200	215	50h14	100	75	90	8	14	1	2,13
Л8-174.000-07	2400	М20	300	315	50h14	150	75	90	8	14	1	2,38
Л8-174.000-08	2400	М20	400	415	50h14	150	75	90	8	14	1	2,62
Л8-174.000-09	3400	М24	200	220	60h14	100	90	100	10	16	1	3,36
Л8-174.000-10	3400	М24	300	320	60h15	200	90	100	10	16	1	3,71
Л8-174.000-11	3400	М24	400	420	60h16	200	90	100	10	16	1	4,07
Л8-174.000-12	5500	М30	300	320	80h12	200	115	120	12	20	2	6,32
Л8-174.000-13	5500	М30	400	420	80h13	200	115	120	12	20	2	6,88
Л8-174.000-14	5500	М30	500	520	80h14	200	115	120	12	20	2	7,43
Л8-174.000-15	8000	М36	300	325	90h14	200	130	160	16	25	2	11,20
Л8-174.000-16	8000	М36	600	625	90h15	250	130	160	16	25	2	13,80
Л8-174.000-17	8000	М36	800	825	90h16	250	130	160	16	25	2	15,20
Л8-174.000-18	11000	М42	400	430	100h14	250	145	160	16	30	2	15,00
Л8-174.000-19	11000	М42	600	630	100h15	250	145	160	16	30	2	17,20
Л8-174.000-20	11000	М42	800	830	100h16	250	145	160	16	30	2	19,40
Л8-174.000-21	15000	М48	400	435	120h14	250	170	200	16	35	2	23,50
Л8-174.000-22	15000	М48	600	635	120h15	250	170	200	16	35	2	26,30
Л8-174.000-23	15000	М48	800	835	120h16	250	170	200	16	35	2	29,10
Л8-174.000-24	20000	М56	400	440	140h14	250	195	200	16	40	2	29,80
Л8-174.000-25	20000	М56	600	640	140h15	250	195	200	16	40	2	33,70
Л8-174.000-26	20000	М56	800	840	140h16	250	195	200	16	40	2	37,60
