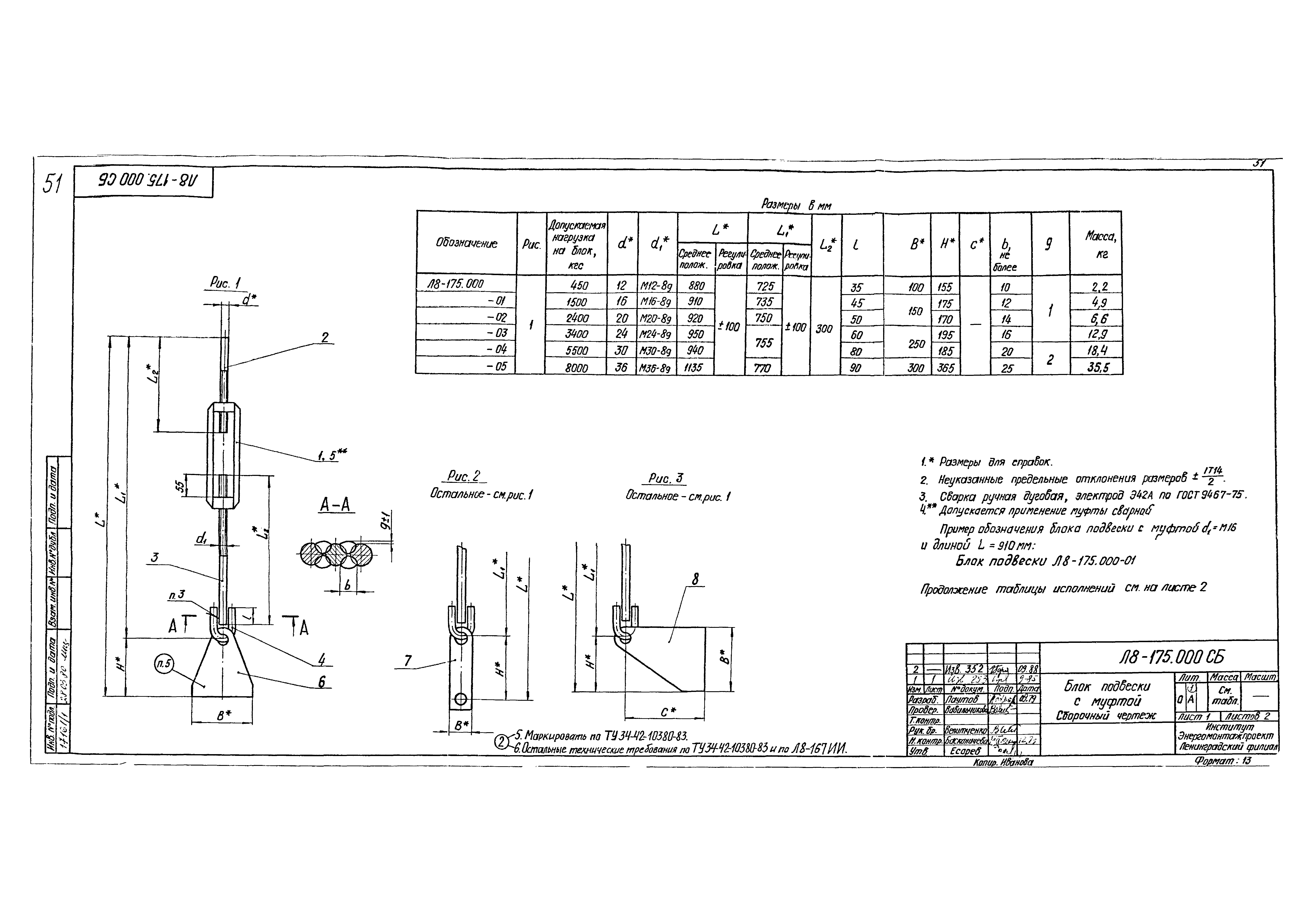

Блок подвески с муфтой Л8-175.000
Описание изделия
ООО "Изополимет Плюс" изготавливает блоки подвески с муфтой Л8-175.000 серии Л8-138.000 - Л8-200.000. Изделие применяется в подвесках станционных трубопроводов, где требуется соединение тягового элемента через муфту. В таблице приведены 18 исполнений с допускаемой нагрузкой на блок 450-20000 кгс. Размеры d и d1 соответствуют диапазону 12-56 и M12-8g - M56-8g, L - 860-1420 мм, L1 - 725-1005 мм, L2 - 300-400 мм. Масса изделий - 1,70-74,40 кг.

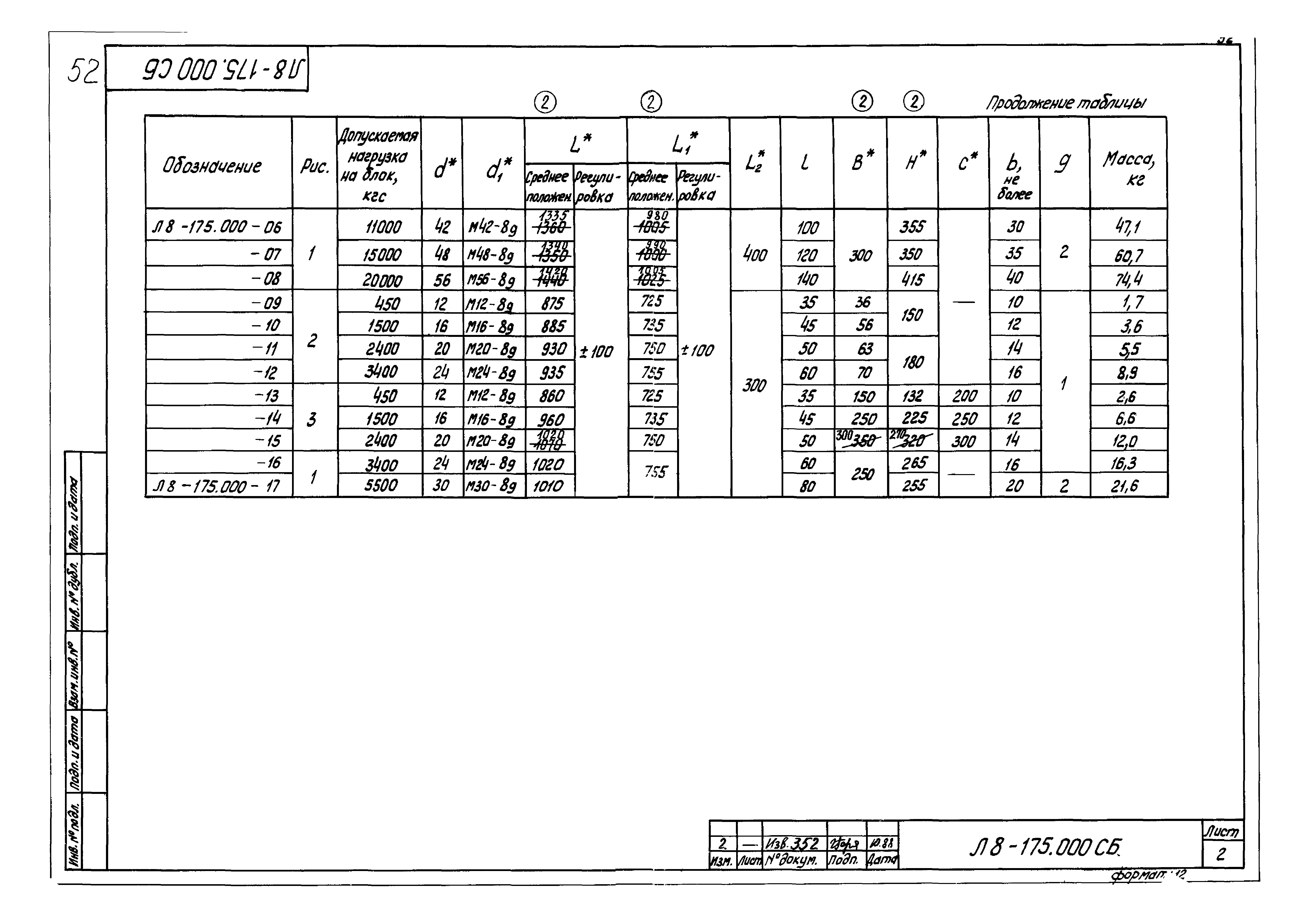

| Наименование | Допускаемая нагрузка на блок, кгс | d* | d1* | L* | L1* | L2* | L | B* | H* | c* | b, не более | g | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Л8-175.000 | 450 | 12 | M12-8g | 880 | 725 | 300 | 35 | 100 | 155 | - | 10 | 1 | 2,20 |
| Л8-175.000-01 | 1500 | 16 | M16-8g | 910 | 735 | 300 | 45 | 150 | 175 | - | 12 | 1 | 4,90 |
| Л8-175.000-02 | 2400 | 20 | M20-8g | 920 | 750 | 300 | 50 | 150 | 170 | - | 14 | 1 | 6,60 |
| Л8-175.000-03 | 3400 | 24 | M24-8g | 950 | 755 | 300 | 60 | 250 | 195 | - | 16 | 1 | 12,90 |
| Л8-175.000-04 | 5500 | 30 | M30-8g | 940 | 755 | 300 | 80 | 250 | 185 | - | 20 | 2 | 18,40 |
| Л8-175.000-05 | 8000 | 36 | M36-8g | 1135 | 770 | 300 | 90 | 300 | 365 | - | 25 | 2 | 35,50 |
| Л8-175.000-06 | 11000 | 42 | M42-8g | 1335 | 980 | 400 | 100 | 300 | 355 | - | 30 | 2 | 47,10 |
| Л8-175.000-07 | 15000 | 48 | M48-8g | 1340 | 990 | 400 | 120 | 300 | 350 | - | 35 | 2 | 60,70 |
| Л8-175.000-08 | 20000 | 56 | M56-8g | 1420 | 1005 | 400 | 140 | 300 | 415 | - | 40 | 2 | 74,40 |
| Л8-175.000-09 | 450 | 12 | M12-8g | 875 | 725 | 300 | 35 | 36 | 150 | - | 10 | 1 | 1,70 |
| Л8-175.000-10 | 1500 | 16 | M16-8g | 885 | 735 | 300 | 45 | 56 | 150 | - | 12 | 1 | 3,60 |
| Л8-175.000-11 | 2400 | 20 | M20-8g | 930 | 750 | 300 | 50 | 63 | 180 | - | 14 | 1 | 5,50 |
| Л8-175.000-12 | 3400 | 24 | M24-8g | 935 | 755 | 300 | 60 | 70 | 180 | - | 16 | 1 | 8,90 |
| Л8-175.000-13 | 450 | 12 | M12-8g | 860 | 725 | 300 | 35 | 150 | 132 | 200 | 10 | 1 | 2,60 |
| Л8-175.000-14 | 1500 | 16 | M16-8g | 960 | 735 | 300 | 45 | 250 | 225 | 250 | 12 | 1 | 6,60 |
| Л8-175.000-15 | 2400 | 20 | M20-8g | 1020 | 750 | 300 | 50 | 300 | 270 | 300 | 14 | 1 | 12,00 |
| Л8-175.000-16 | 3400 | 24 | M24-8g | 1020 | 755 | 300 | 60 | 250 | 265 | - | 16 | 1 | 16,30 |
| Л8-175.000-17 | 5500 | 30 | M30-8g | 1010 | 755 | 300 | 80 | 250 | 255 | - | 20 | 2 | 21,60 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
