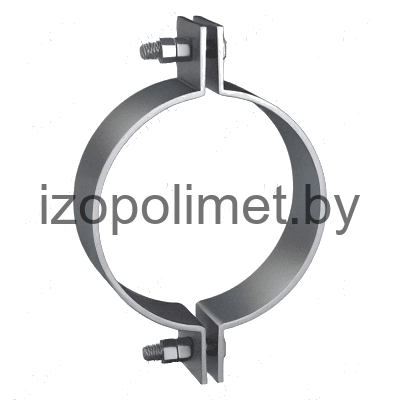

Хомут горизонтальных трубопроводов Л8-172.000

Name: Л8-172.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает хомуты горизонтальных трубопроводов Л8-172.000 серии Л8-138.000 - Л8-200.000. Изделие применяется в составе опор и подвесок станционных трубопроводов. Таблица содержит 24 исполнения для Dн 57-530 мм. Максимальная нагрузка составляет 100-3400 кгс, размер A - 104-640 мм, L - 140-710 мм, B - 30-100 мм. Диаметр крепежа указан от М12 до М24, толщина b - 8-20 мм, масса хомута - 0,40-16,50 кг.

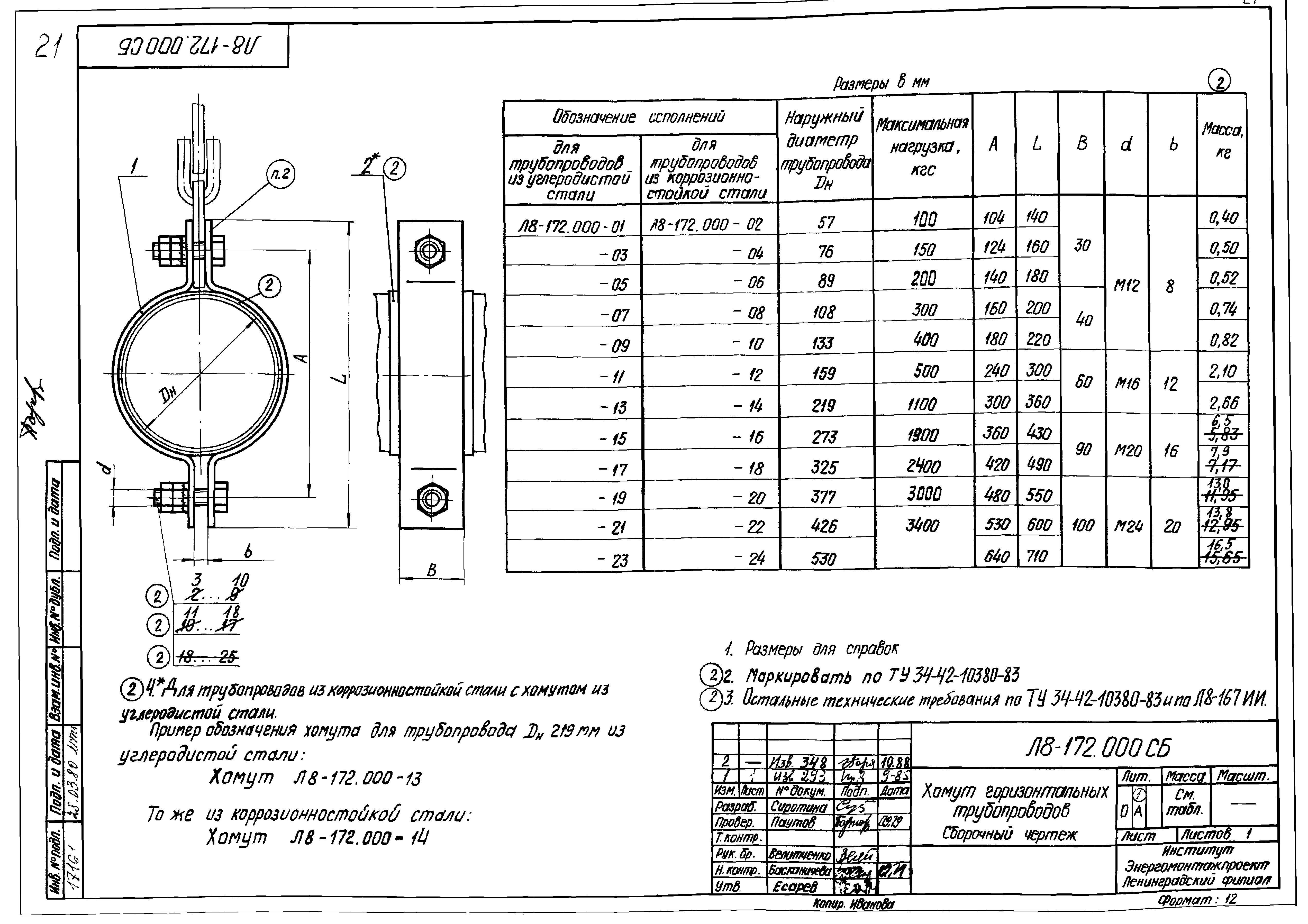

Наименование	Наружный диаметр трубопровода Dн	Макс. нагрузка, кгс	A	L	B	d	b	Масса, кг
Л8-172.000-01	57	100	104	140	30	М12	8	0,40
Л8-172.000-02	57	100	104	140	30	М12	8	0,40
Л8-172.000-03	76	150	124	160	30	М12	8	0,50
Л8-172.000-04	76	150	124	160	30	М12	8	0,50
Л8-172.000-05	89	200	140	180	30	М12	8	0,52
Л8-172.000-06	89	200	140	180	30	М12	8	0,52
Л8-172.000-07	108	300	160	200	40	М12	8	0,74
Л8-172.000-08	108	300	160	200	40	М12	8	0,74
Л8-172.000-09	133	400	180	220	40	М12	8	0,82
Л8-172.000-10	133	400	180	220	40	М12	8	0,82
Л8-172.000-11	159	500	240	300	60	М16	12	2,10
Л8-172.000-12	159	500	240	300	60	М16	12	2,10
Л8-172.000-13	219	1100	300	360	60	М16	12	2,66
Л8-172.000-14	219	1100	300	360	60	М16	12	2,66
Л8-172.000-15	273	1900	360	430	90	М20	16	6,50
Л8-172.000-16	273	1900	360	430	90	М20	16	6,50
Л8-172.000-17	325	2400	420	490	90	М20	16	7,90
Л8-172.000-18	325	2400	420	490	90	М20	16	7,90
Л8-172.000-19	377	3000	480	550	100	М24	20	13,00
Л8-172.000-20	377	3000	480	550	100	М24	20	13,00
Л8-172.000-21	426	3400	530	600	100	М24	20	13,80
Л8-172.000-22	426	3400	530	600	100	М24	20	13,80
Л8-172.000-23	530	3400	640	710	100	М24	20	16,50
Л8-172.000-24	530	3400	640	710	100	М24	20	16,50
