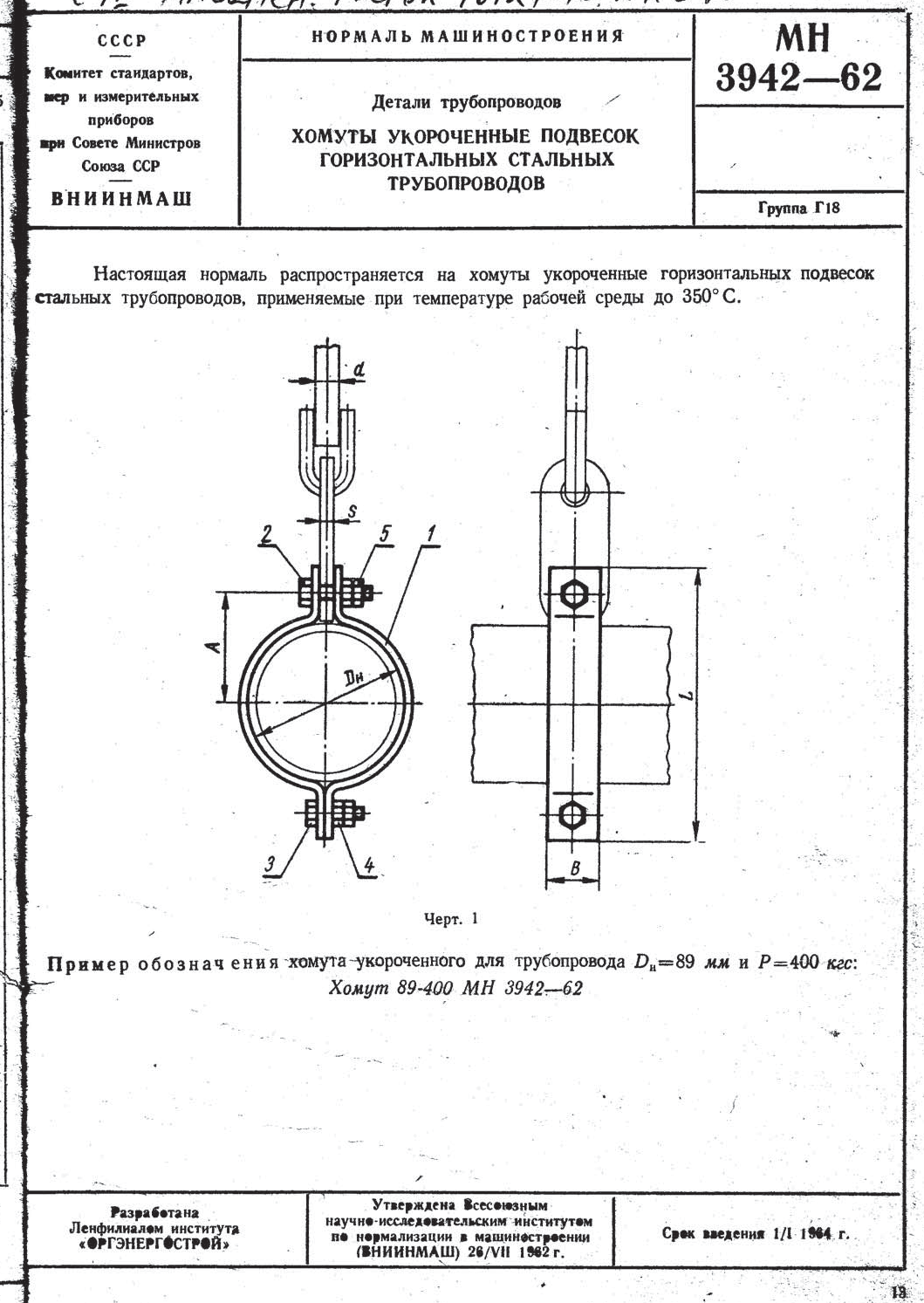

Хомуты укороченных подвесок МН 3942-62

Name: МН 3942-62
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

МН3941-62 - МН3967-62: Детали и узлы подвесок стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает хомуты укороченных подвесок МН 3942-62 для стальных трубопроводов. Изделие применяется в подвесках, где требуется укороченное хомутовое исполнение. Таблица содержит 39 шифров для Dн от 57, 60 до 1020 мм. Допустимая нагрузка P составляет 200-6500 кгс, L - 140-1240 мм, A - 52-568 мм, B - 30-100 мм. Вес изделий находится в диапазоне от 0,46 до 36,70 кг.

Шифр изделия (Dн-Р)	Наружный диаметр трубопровода Dн	Допустимая нагрузка Р, кгс	L	A	B	Вес, кг
57-200	57, 60	200	140	52	30	0,46
68-250	68	250	150	57	30	0,50
76-250	76	250	160	61	30	0,54
83-400	83	400	165	64	30	0,65
89-400	89	400	170	67	30	0,67
102-400	102	400	185	74	30	0,71
108-400	108	400	200	80	30	0,73
114-400	114	400	205	83	30	0,75
127-900	127	900	215	89	40	1,18
133-900	133	900	220	92	40	1,22
140-900	140	900	230	96	40	1,26
152-900	152	900	250	105	40	1,34
159-1100	159	1100	265	108	50	1,68
168-1100	168	1100	275	113	50	1,80
180-1100	180	1100	285	119	50	2,02
194-1800	194	1800	335	131	50	2,64
219-2000	219	2000	360	144	50	2,79
245-1100	245	1100	355	152	50	2,20
245-2400	245	2400	405	167	60	2,85
273-1500	273	1500	420	172	50	3,24
273-2400	273	2400	445	182	60	4,20
325-1800	325	1800	470	198	50	3,62
325-3400	325	3400	500	208	80	9,72
377-2400	377	2400	550	234	60	5,14
377-3400	377	3400	550	234	80	10,78
426-2400	426	2400	600	259	60	5,58
426-3400	426	3400	600	259	80	11,76
480-3400	478, 480	3400	650	286	80	13,04
480-4500	478, 480	4500	675	291	80	13,64
530-3400	529, 530	3400	705	311	80	13,82
530-5500	529, 530	5500	745	321	100	21,53
630-3800	630	3800	805	351	80	15,78
630-6500	630	6500	845	371	100	25,00
720-4300	720	4300	915	411	80	18,24
720-6500	720	6500	935	416	100	27,89
820-4300	820	4300	1020	462	80	19,38
820-6500	820	6500	1040	467	100	30,70
920-6500	920	6500	1140	517	100	33,65
1020-6500	1020	6500	1240	568	100	36,70
