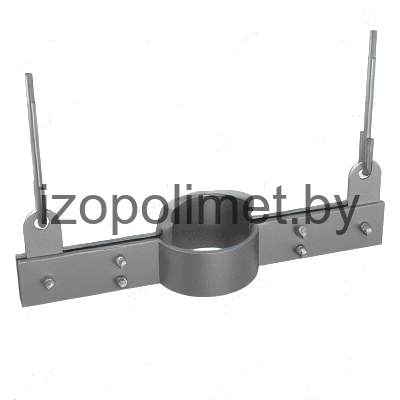

Хомуты укороченных подвесок трубопроводов МН 3952-62

Name: МН 3952-62
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

МН3941-62 - МН3967-62: Детали и узлы подвесок стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

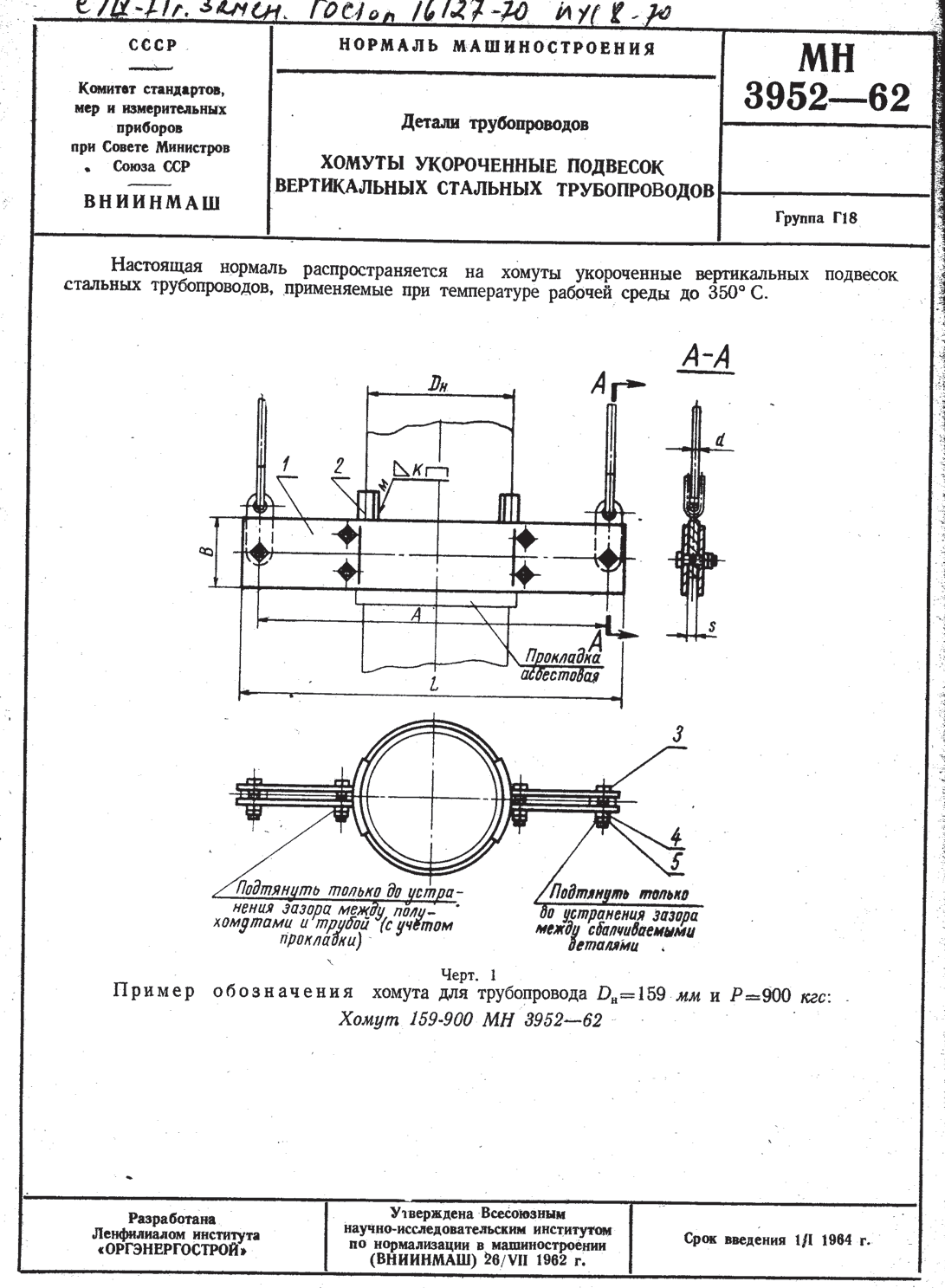

ООО "Изополимет Плюс" изготавливает хомуты укороченных подвесок трубопроводов МН 3952-62. Изделие применяется в подвесках стальных трубопроводов, когда требуется укороченное хомутовое исполнение для больших диаметров. Таблица содержит 49 шифров для Dн от 57, 60 до 1620 мм. Допустимая нагрузка P составляет 300-11000 кгс, L - 440-2250 мм, A - 400-2160 мм, B - 60-250 мм, K - 3-10 мм. Вес - 2,58-293,55 кг.

Шифр (Dн-Р)	Наружный диаметр трубопровода Dн	Допустимая нагрузка Р, кгс	L	A	B	К	Вес, кг
57-300	57, 60	300	440	400	60	3	2,58
68-300	68	300	450	410	70	3	3,47
76-300	76	300	480	440	70	3	3,69
83-450	83	450	520	480	90	3	5,19
89-450	89	450	540	500	90	3	5,41
102-600	102	500	550	510	90	4	7,36
108-600	108	600	600	560	90	4	7,92
114-750	114	750	600	560	90	4	8,11
127-750	127	750	600	560	90	4	8,21
133-900	133	900	640	600	100	4	12,30
140-900	140	900	640	600	100	5	12,25
152-600	152	600	640	600	90	5	9,01
159-900	159	900	670	630	100	5	11,88
168-900	168	900	670	630	100	6	15,60
180-900	180	900	670	630	120	6	18,30
194-1900	194	1900	720	680	120	6	20,92
219-2000	219	2000	800	750	120	8	23,24
245-2000	245	2000	800	750	120	8	23,67
245-3000	245	3000	850	810	160	8	41,39
273-2300	273	2300	850	810	120	8	29,66
273-3000	273	3000	900	860	160	8	44,06
299-1800	299	1800	900	860	120	8	28,10
325-3000	325	3000	930	880	160	10	47,75
325-4800	325	4800	950	900	180	10	54,99
377-3000	377	3000	960	920	160	10	39,87
377-4800	377	4800	970	920	180	10	57,55
426-4800	426	4800	1090	1030	180	10	65,03
426-6000	426	6000	1100	1030	200	10	73,04
480-4800	478, 480	4800	1110	1060	180	6	67,41
530-4800	529, 530	4800	1150	1100	180	6	68,99
530-6800	529, 530	6800	1200	1150	200	6	99,03
630-4800	630	4800	1290	1230	180	8	78,75
630-9000	630	9000	1310	1250	220	8	120,13
720-4800	720	4800	1370	1320	180	8	84,59
720-9000	720	9000	1420	1350	220	8	132,85
820-4800	820	4800	1470	1420	180	8	92,17
820-9000	820	9000	1520	1450	220	8	143,89
920-6000	920	6000	1560	1490	200	8	111,66
920-11000	920	11000	1570	1490	250	10	172,20
1020-7400	1020	7400	1630	1560	200	10	146,31
1020-11000	1020	11000	1650	1560	250	10	185,99
1120-7400	1120	7400	1720	1650	200	10	155,77
1120-11000	1120	11000	1740	1650	250	10	200,04
1220-7400	1220	7400	1830	1760	220	10	182,02
1220-11000	1220	11000	1850	1760	250	10	215,01
1420-7400	1420	7400	2030	1960	220	10	207,75
1420-11000	1420	11000	2050	1960	250	10	263,40
1620-7400	1620	7400	2230	2160	220	10	232,34
1620-10000	1620	10000	2250	2160	250	10	293,55
