Каталог/Опоры трубопроводов/МН 3944-62

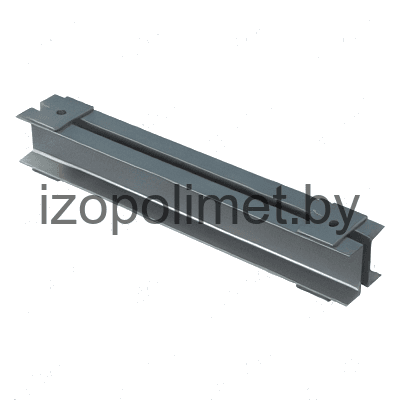

Балки опорных подвесок трубопроводов МН 3944-62

Name: МН 3944-62
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

МН3941-62 - МН3967-62: Детали и узлы подвесок стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

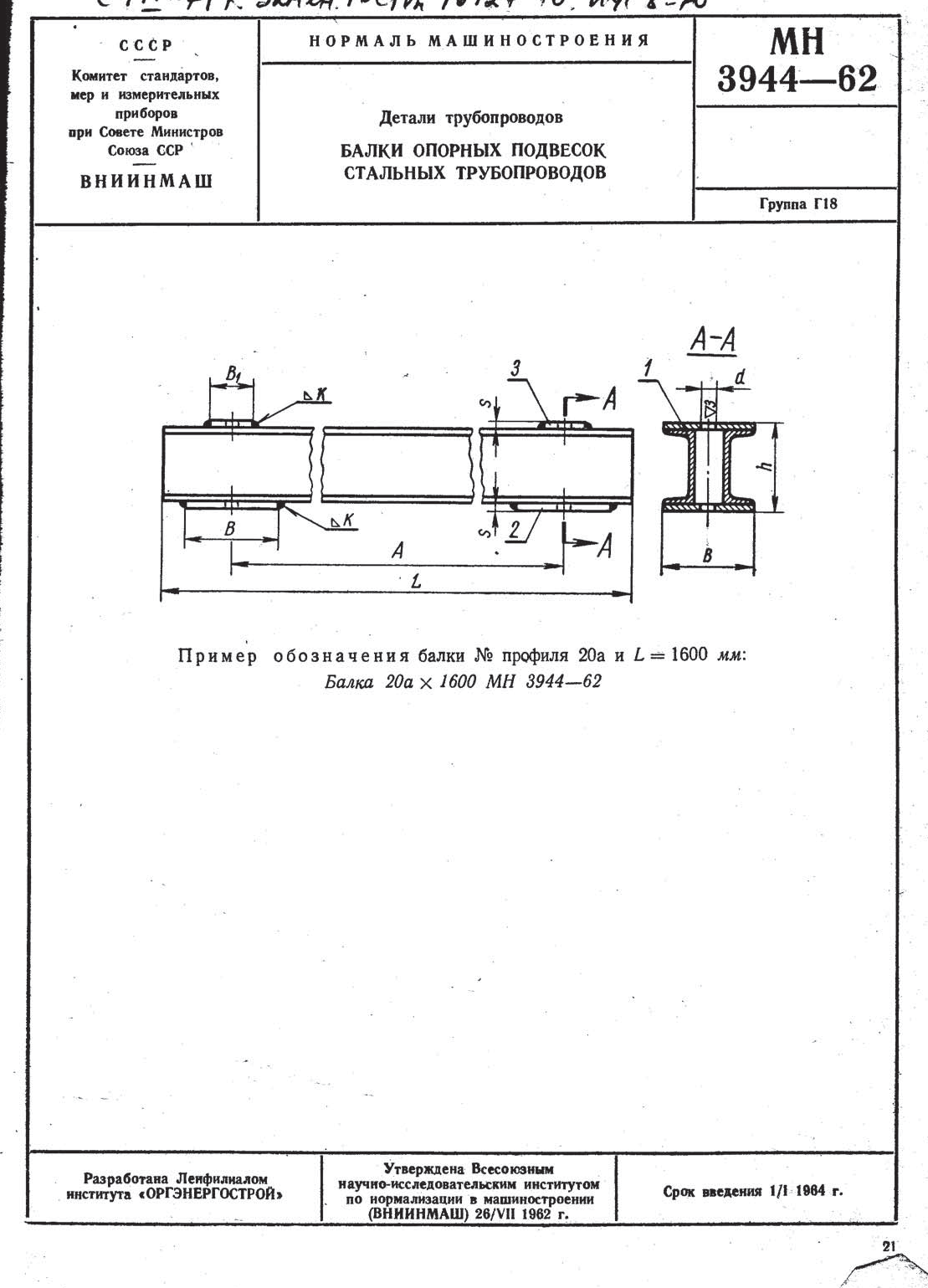

ООО "Изополимет Плюс" изготавливает балки опорных подвесок трубопроводов МН 3944-62. Изделие применяется в деталях и узлах подвесок стальных трубопроводов как опорная балка с заданной нагрузкой. В таблице приведены 20 шифров для Dн 168-530 мм. Допустимая нагрузка P составляет 1300-8000 кгс, A - 550-1000 мм, L - 670-1180 мм, B - 95-190 мм, H - 234-415 мм, H1 - 150 мм. Вес изделий - 16,04-90,41 кг.

Шифр изделия (Dн-Р-Н₃)	Для трубопровода Dн	Допустимая нагрузка Р, кгс	A	L	B	Н	Н₁	Вес, кг
168-1300-150	168	1300	550	670	95	234	150	16,04
180-1800-150	180	1800	600	750	105	240	150	19,75
194-1800-150	194	1800	600	750	105	247	150	20,22
219-2400-150	219	2400	650	800	120	260	150	26,91
245-2400-150	245	2400	700	850	120	272	150	28,60
273-2400-150	273	2400	700	850	120	286	150	30,55
273-4500-150	273	4500	750	950	150	286	150	42,54
299-4500-150	299	4500	750	950	150	300	150	51,25
325-2400-150	325	2400	850	1000	120	312	150	43,01
325-5100-150	325	5100	850	1000	150	312	150	53,66
377-2400-150	377	2400	850	1000	120	338	150	45,98
377-6000-150	377	6000	900	1120	170	338	150	68,37
426-3400-150	426	3400	900	1060	130	363	150	55,38
426-6000-150	426	6000	900	1120	170	363	150	72,10
465-3400-150	465	3400	900	1060	130	382	150	57,95
465-8000-150	465	8000	970	1180	190	382	150	84,91
480-3400-150	480	3400	950	1120	130	390	150	59,23
480-8000-150	480	8000	970	1180	190	390	150	85,93
530-4500-150	530	4500	1000	1180	150	415	150	72,85
530-8000-150	530	8000	970	1180	190	415	150	90,41
