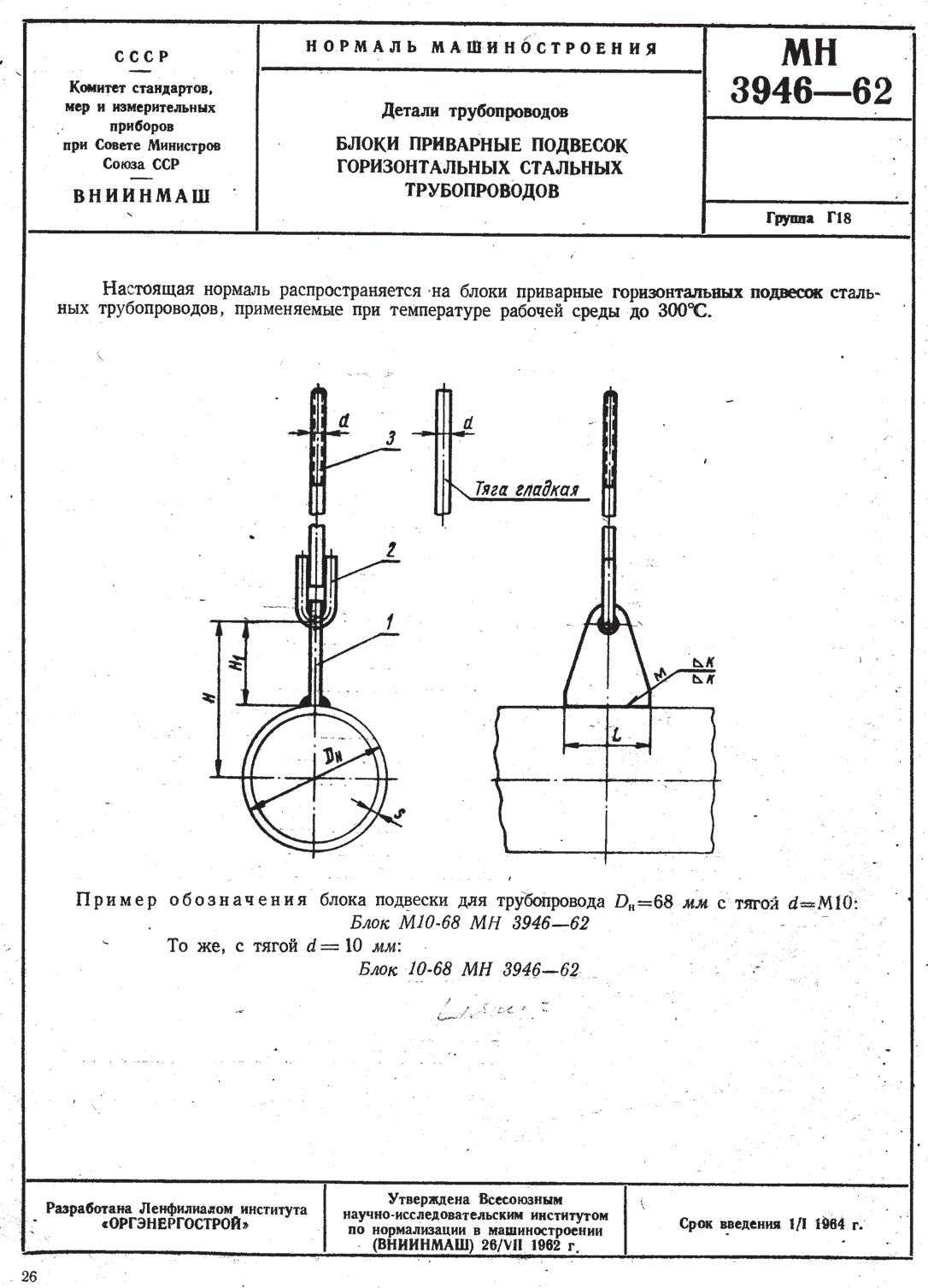

Блоки приварные подвесок трубопроводов МН 3946-62

Name: МН 3946-62
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

МН3941-62 - МН3967-62: Детали и узлы подвесок стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает приварные блоки подвесок трубопроводов МН 3946-62. Изделие применяется в узлах подвесок стальных трубопроводов, где блок крепится сваркой. В таблице приведены 17 исполнений для труб Dн 57-325 мм при толщине s не менее 6-28 мм. Допустимая нагрузка P составляет 40-2100 кгс, H - 112-317 мм, H1 - 83-154 мм, L - 80-350 мм, d - 10-20 мм. Вес изделий - 0,71-7,85 кг.

Размер трубы		Допустимая нагрузка Р, кгс	Н	Н₁	L	d	К	Вес, кг
Dн	s не менее	Допустимая нагрузка Р, кгс	Н	Н₁	L	d	К	Вес, кг
57	6	40	112	83	80	10	3	0,71
68	12	150	117	83	80	10	6	0,71
76	9	150	121	83	80	10	6	0,71
83	14	200	125	83	80	10	8	0,71
102	16	200	134	83	80	10	8	0,71
108	9	200	137	83	80	10	8	0,71
127	18	300	162	98	100	10	10	0,85
133	10	300	165	98	100	10	10	0,85
140	20	300	168	98	100	10	10	0,85
159	18	300	178	98	100	10	10	0,85
168	13	600	207	123	130	16	12	2,75
180	28	700	213	123	130	16	12	2,75
194	15	850	220	123	130	16	12	2,75
219	16	1000	230	120	180	16	12	3,19
245	17	1300	243	120	180	16	16	3,19
273	20	1500	257	120	250	16	16	3,80
325	24	2100	317	154	350	20	20	7,85
