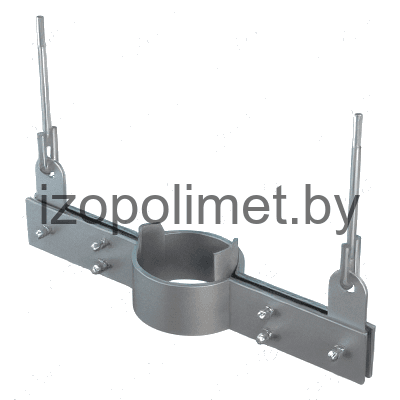

Хомуты подвесок вертикальных трубопроводов МН 3950-62

Name: МН 3950-62
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

МН3941-62 - МН3967-62: Детали и узлы подвесок стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает хомуты подвесок вертикальных трубопроводов МН 3950-62. Изделие применяется в подвесках стальных трубопроводов с вертикальным расположением участка. В таблице приведены 32 шифра для Dн 57,6-530 мм. Допустимая нагрузка P составляет 200-6800 кгс, L - 550-1320 мм, A - 510-1250 мм, B - 80-220 мм, K - 4-12 мм. Вес хомутов - 4,85-117,55 кг.

Шифр (Dн-Р)	Наружный диаметр трубопровода Dн	Допустимая нагрузка Р, кгс	L	A	B	К	Вес, кг
57-200	57,6	200	570	530	80	4	4,85
68-200	68	200	550	510	80	4	4,85
76-200	76	200	590	550	80	6	5,12
83-400	83	400	580	540	80	4	6,55
89-200	89	200	630	590	80	6	5,53
102-500	102	500	610	570	90	4	9,,86
108-600	108	600	670	630	100	4	12,00
114-400	114	400	720	680	90	8	11,65
127-700	127	700	700	660	100	5	12,64
133-700	133	700	720	680	100	5	13,70
140-700	140	700	720	680	100	6	13,56
159-900	159	900	740	700	100	6	16,57
168-900	168	900	810	770	100	8	18,44
180-900	180	900	800	750	120	8	21,39
194-800	194	800	900	850	120	8	24,62
194-2000	194	2000	910	860	160	8	33,13
219-2000	219	2000	980	930	160	8	35,76
245-1500	245	1500	910	860	160	8	33,93
245-3000	245	3000	940	890	160	8	45,30
273-1800	273	1800	990	940	160	8	37,28
273-3000	273	3000	1000	940	160	8	49,06
299-1800	299	1800	1010	960	160	8	39,42
325-2200	325	2200	1040	990	160	10	40,98
325-4800	325	4800	1050	990	200	10	65,88
377-2400	377	2400	1100	1050	200	10	69,72
377-4800	377	4800	1130	1080	200	10	88,08
426-4000	426	4000	1180	1130	200	10	93,80
426-6000	426	6000	1240	1160	220	10	106,81
465-4000	465	4000	1220	1170	200	10	98,01
480-4800	480	4800	1230	1180	200	10	98,20
530-4800	530	4800	1280	1230	200	10	103,34
530-6800	530	6800	1320	1250	220	12	117,55
