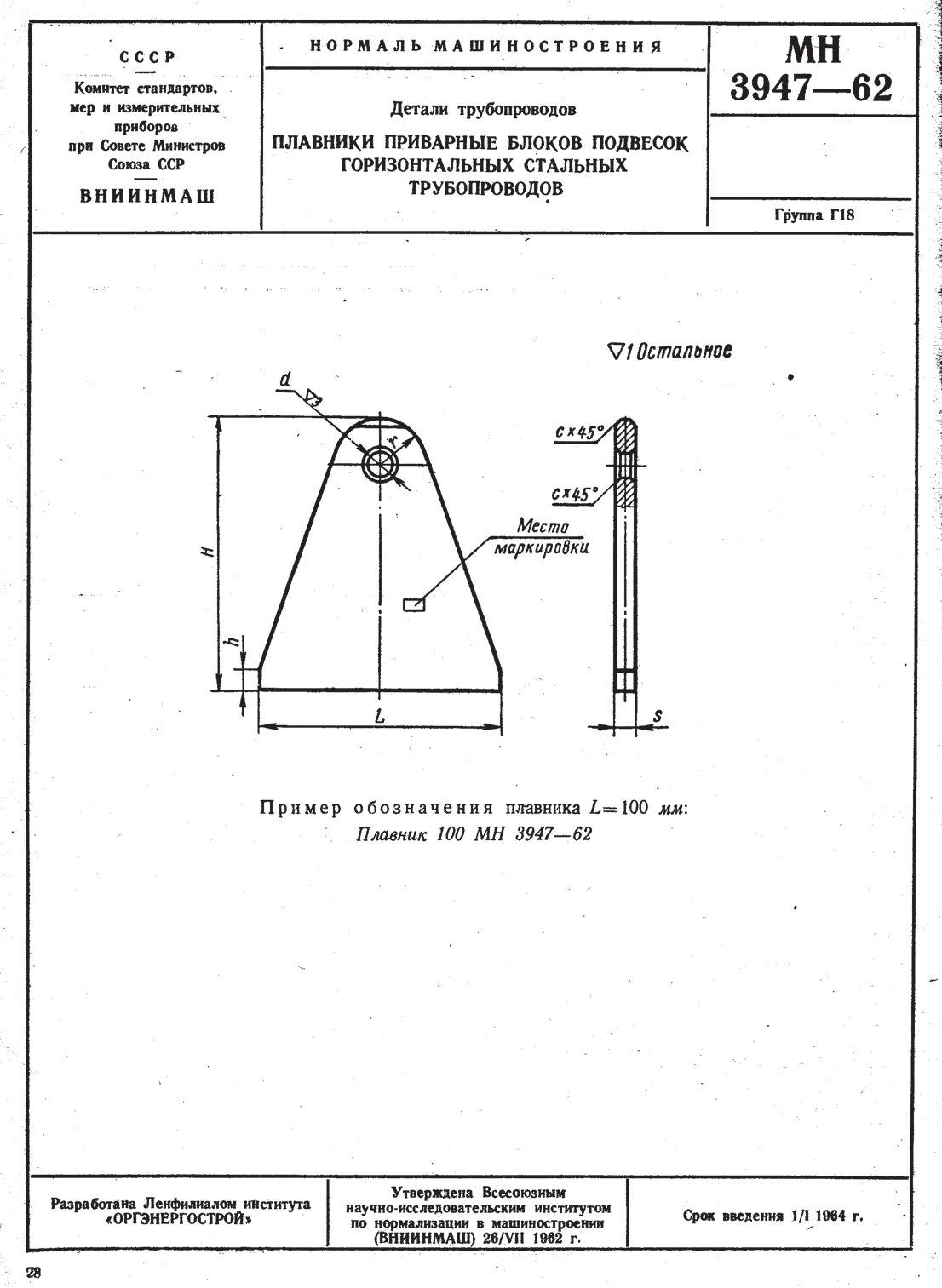

Плавники приварные блоков подвесок МН 3947-62
Описание изделия

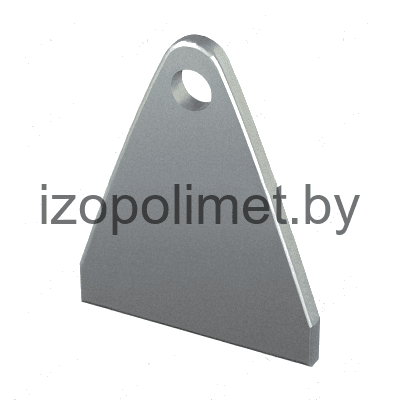

ООО "Изополимет Плюс" изготавливает приварные плавники блоков подвесок МН 3947-62. Изделия применяются в узлах подвесок стальных трубопроводов как приварные элементы для тяг. В таблице указаны 7 шифров длиной L 80-350 мм для тяг диаметром 10-20 мм. Размер H составляет 100-190 мм, h - 10-20 мм, d - 12-23 мм, r - 17-36 мм, s - 8-20 мм. Вес изделий находится в диапазоне от 0,32 до 5,70 кг.
| Шифр (L) | Для тяг диаметром | Н | L | h | d | r | s | c | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|
| 80 | 10 | 100 | 80 | 10 | 12 | 17 | 8 | 2 | 0,32 |
| 100 | 10 | 115 | 100 | 10 | 12 | 17 | 8 | 2 | 0,45 |
| 130 | 16 | 145 | 130 | 10 | 18 | 22 | 12 | 3 | 1,04 |
| 180 | 16 | 150 | 180 | 15 | 18 | 30 | 16 | 3 | 2,03 |
| 250 | 16 | 150 | 250 | 15 | 18 | 30 | 16 | 4 | 2,64 |
| 350 | 20 | 190 | 350 | 20 | 23 | 36 | 20 | 4 | 5,70 |
| 350 | 20 | 190 | 350 | 20 | 23 | 36 | 20 | 5 | 5,70 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
