Блоки опорные подвесок трубопроводов МН 3945-62

Name: МН 3945-62
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

МН3941-62 - МН3967-62: Детали и узлы подвесок стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает опорные блоки подвесок трубопроводов МН 3945-62. Изделие применяется в подвесках стальных трубопроводов для восприятия нагрузки и крепления хомутового или опорного узла. Таблица содержит 33 шифра для Dн 108-1020 мм. Допустимая нагрузка P составляет 750-8000 кгс, A - 400-1450 мм, L - 500-1700 мм, L1 - 150-300 мм. Размеры B и B1 - 85-200 и 50-420 мм, вес - 6,86-90,03 кг.

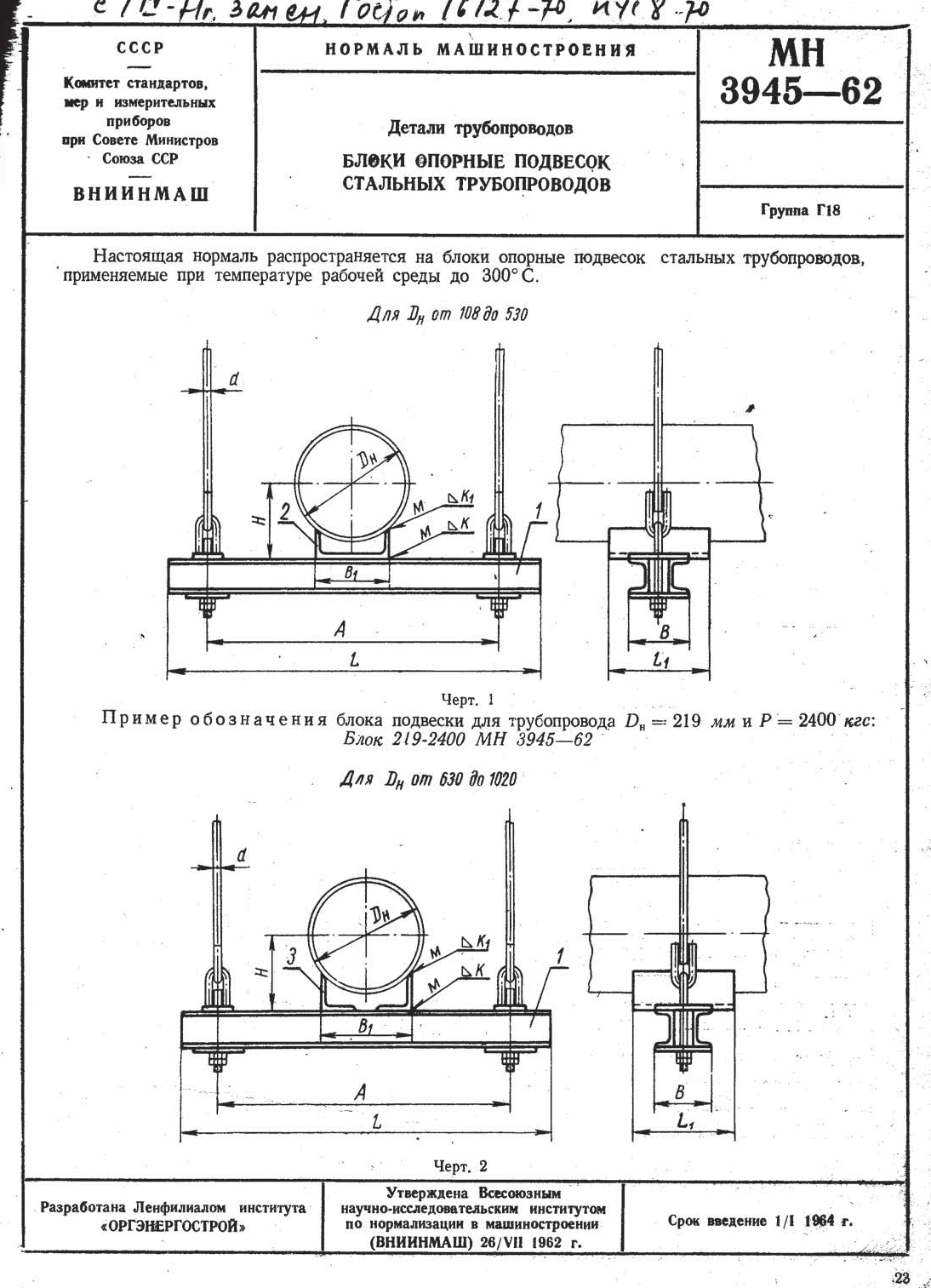

Шифр (Dн-Р)	Наружный диаметр трубопровода Dн	Допустимая нагрузка Р, кгс	A	L	L₁	B	B₁	Н	К	Вес, кг
108-750	108	750	400	500	150	85	50	80	4	6,86
114-750	114	750	400	500	150	85	50	84	4	6,86
127-900	127	900	500	600	150	85	65	90	4	7,94
133-900	133	900	500	600	150	85	65	94	4	7,94
140-1300	140	1300	550	670	150	95	65	98	4	10,29
152-1300	152	1300	550	670	150	95	100	104	4	10,69
159-1300	159	1300	550	670	150	95	100	108	4	10,72
168-1300	168	1300	550	670	150	95	100	114	4	10,72
180-1800	180	1800	600	750	180	105	100	120	4	14,48
194-1800	194	1800	600	750	180	105	100	128	4	14,48
219-2400	219	2400	650	800	180	120	140	146	6	19,71
245-2400	245	2400	700	850	200	120	140	162	6	20,97
273-2400	273	2400	700	850	200	120	160	178	6	21,42
273-4500	273	4500	750	950	200	150	160	178	6	33,41
299-4500	299	4500	750	950	200	150	160	195	6	33,41
325-2400	325	2400	850	1000	200	120	160	210	6	24,00
325-4800	325	4800	850	1000	200	150	160	210	6	34,65
377-2400	377	2400	850	1000	200	120	200	240	8	24,90
377-6000	377	6000	900	1120	200	170	200	240	8	47,29
426-3000	426	3000	900	1060	260	130	240	270	8	33,32
426-6000	426	6000	900	1120	260	170	240	270	8	50,04
480-3000	480	3000	950	1120	260	130	240	304	8	33,58
480-8000	480	8000	970	1180	260	190	240	304	8	60,28
530-4500	530	4500	1000	1180	260	150	240	330	8	42,72
530-8000	530	8000	970	1180	260	190	240	330	8	60,28
630-4500	630	4500	1000	1180	300	150	300	376	8	45,07
630-8000	630	8000	1100	1320	300	190	300	376	8	67,51
720-5500	720	5500	1100	1320	300	170	300	428	8	58,51
720-8000	720	8000	1100	1320	300	190	300	428	8	67,51
820-5500	820	5500	1200	1400	300	170	360	468	8	60,97
820-8000	820	8000	1170	1400	300	200	360	468	8	78,15
920-8000	920	8000	1350	1600	300	200	360	524	8	86,07
1020-8000	1020	8000	1450	1700	300	200	420	565	8	90,03
