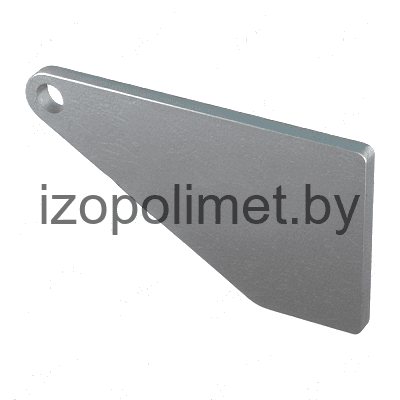

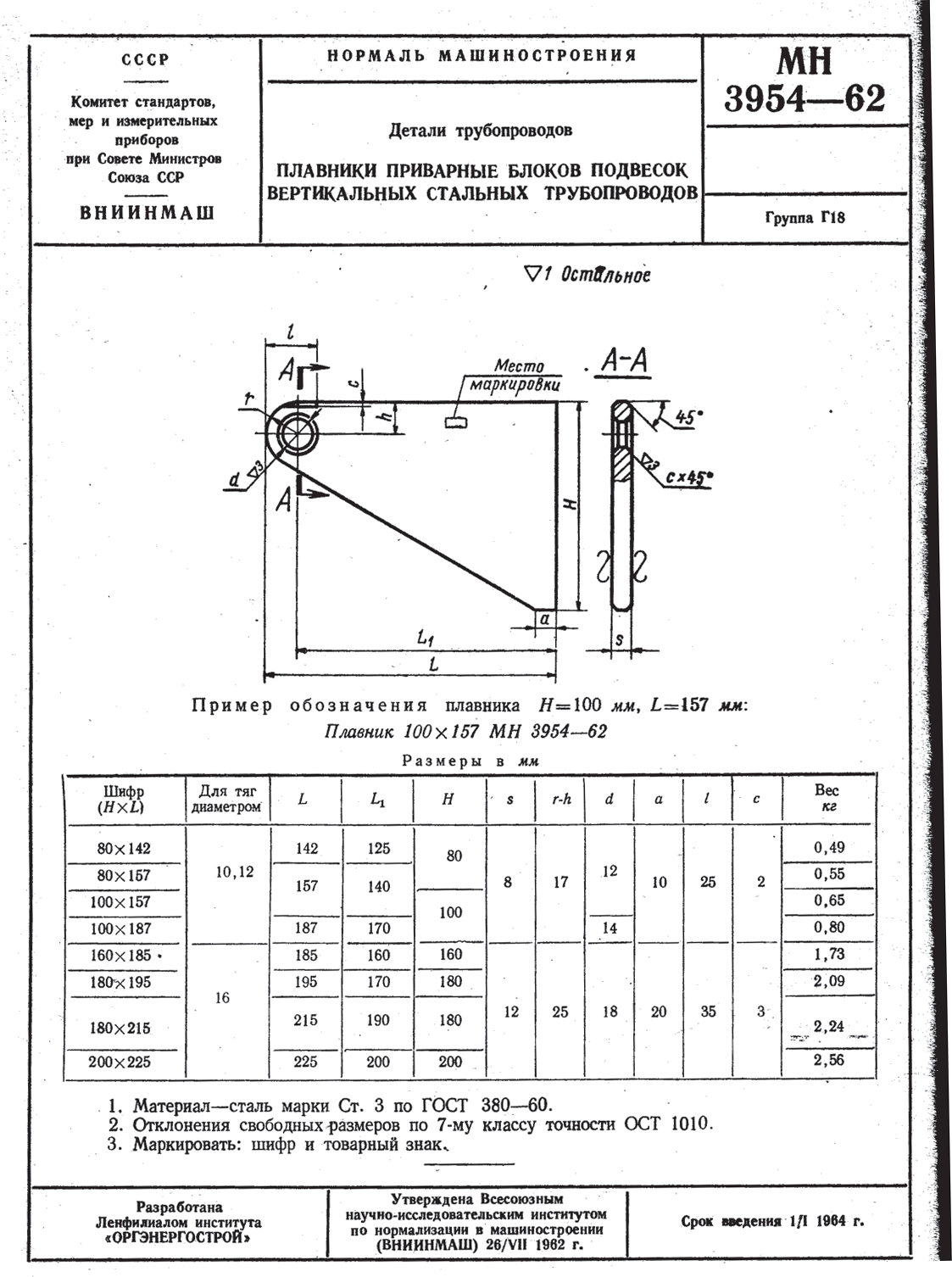

Плавники приварных блоков подвесок МН 3954-62
Описание изделия
ООО "Изополимет Плюс" изготавливает плавники приварных блоков подвесок МН 3954-62. Изделия применяются в блоках подвесок стальных трубопроводов для соединения с тягами. Таблица содержит 8 шифров HxL для тяг диаметром 10-16 мм. Размер L составляет 142-215 мм, L1 - 125-200 мм, H - 80-200 мм, s - 8-12 мм, d - 12-18 мм. Вес изделий находится в диапазоне от 0,49 до 2,56 кг.
| Шифр (HxL) | Для тяг диаметром | L | L₁ | H | s | r-h | d | a | l | c | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 80х142 | 10,12 | 142 | 125 | 80 | 8 | 17 | 12 | 10 | 25 | 2 | 0,49 |
| 80х157 | 10,12 | 157 | 140 | 80 | 8 | 17 | 12 | 10 | 25 | 2 | 0,55 |
| 100х157 | 10,12 | 157 | 140 | 100 | 8 | 17 | 12 | 10 | 25 | 2 | 0,65 |
| 100х187 | 10,12 | 187 | 170 | 100 | 8 | 17 | 14 | 10 | 25 | 2 | 0,80 |
| 160х185 | 16 | 185 | 160 | 160 | 12 | 25 | 18 | 20 | 35 | 3 | 1,73 |
| 180х195 | 16 | 195 | 170 | 180 | 12 | 25 | 18 | 20 | 35 | 3 | 2,09 |
| 180х215 | 16 | 215 | 190 | 180 | 12 | 25 | 18 | 20 | 35 | 3 | 2,24 |
| 200х225 | 16 | 215 | 200 | 200 | 12 | 25 | 18 | 20 | 35 | 3 | 2,56 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция

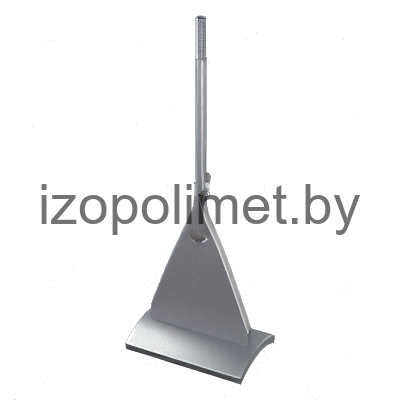

МН 3948-62
Плавники приварные с накладкой МН 3948-62

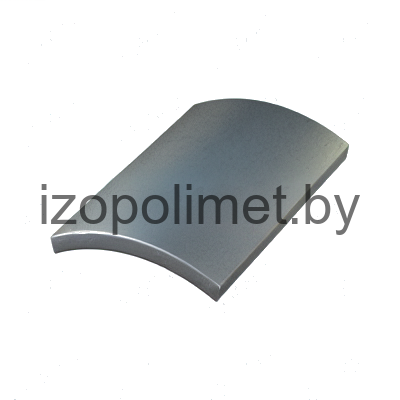

МН 3949-62
Накладки блоков приварных подвесок МН 3949-62

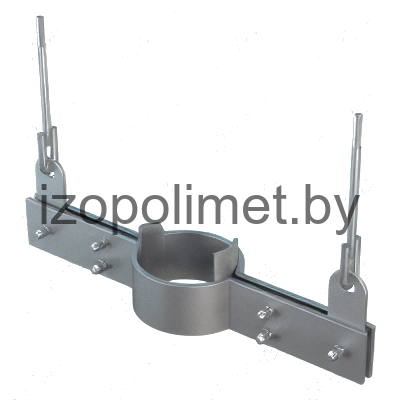

МН 3950-62
Хомуты подвесок вертикальных трубопроводов МН 3950-62

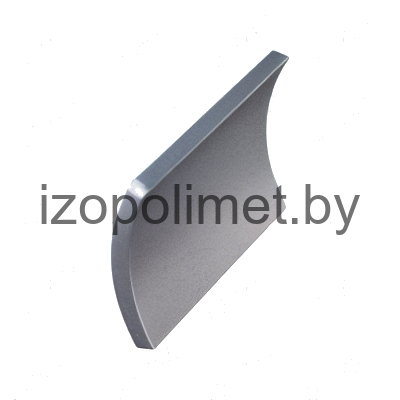

МН 3951-62
Упоры подвесок стальных трубопроводов МН 3951-62

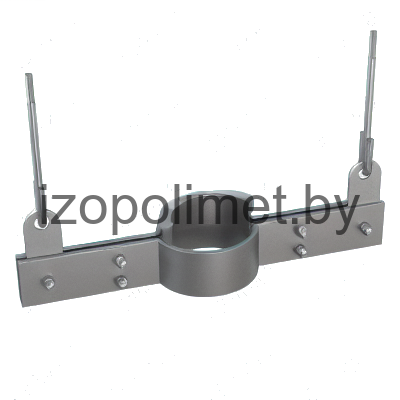

МН 3952-62
Хомуты укороченных подвесок трубопроводов МН 3952-62

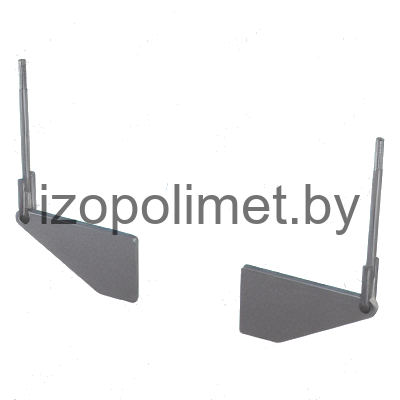

МН 3953-62
Блоки приварных подвесок МН 3953-62

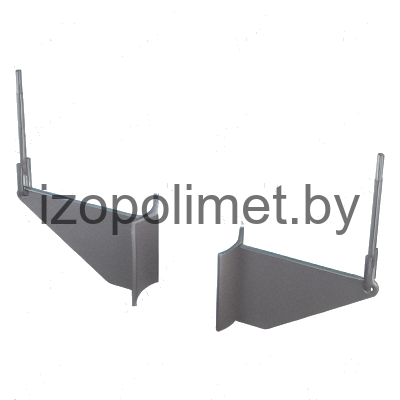

МН 3955-62
Блоки приварные с накладкой МН 3955-62

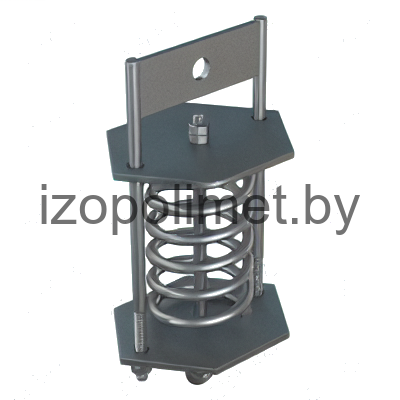

МН 3956-62
Блоки пружин подвесок МН 3956-62

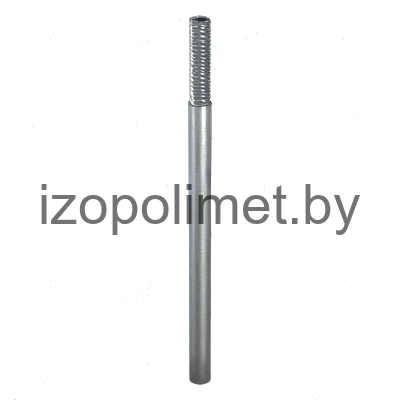

МН 3957-62
Тяги резьбовые МН 3957-62

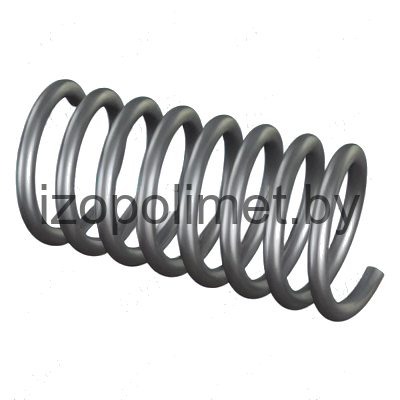

МН 3958-62
Пружины цилиндрические винтовые МН 3958-62

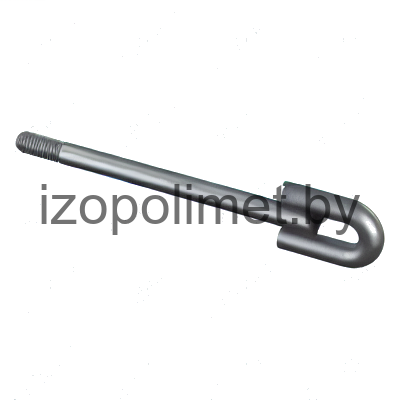

МН 3959-62
