Блоки приварных подвесок МН 3953-62

Name: МН 3953-62
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

МН3941-62 - МН3967-62: Детали и узлы подвесок стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

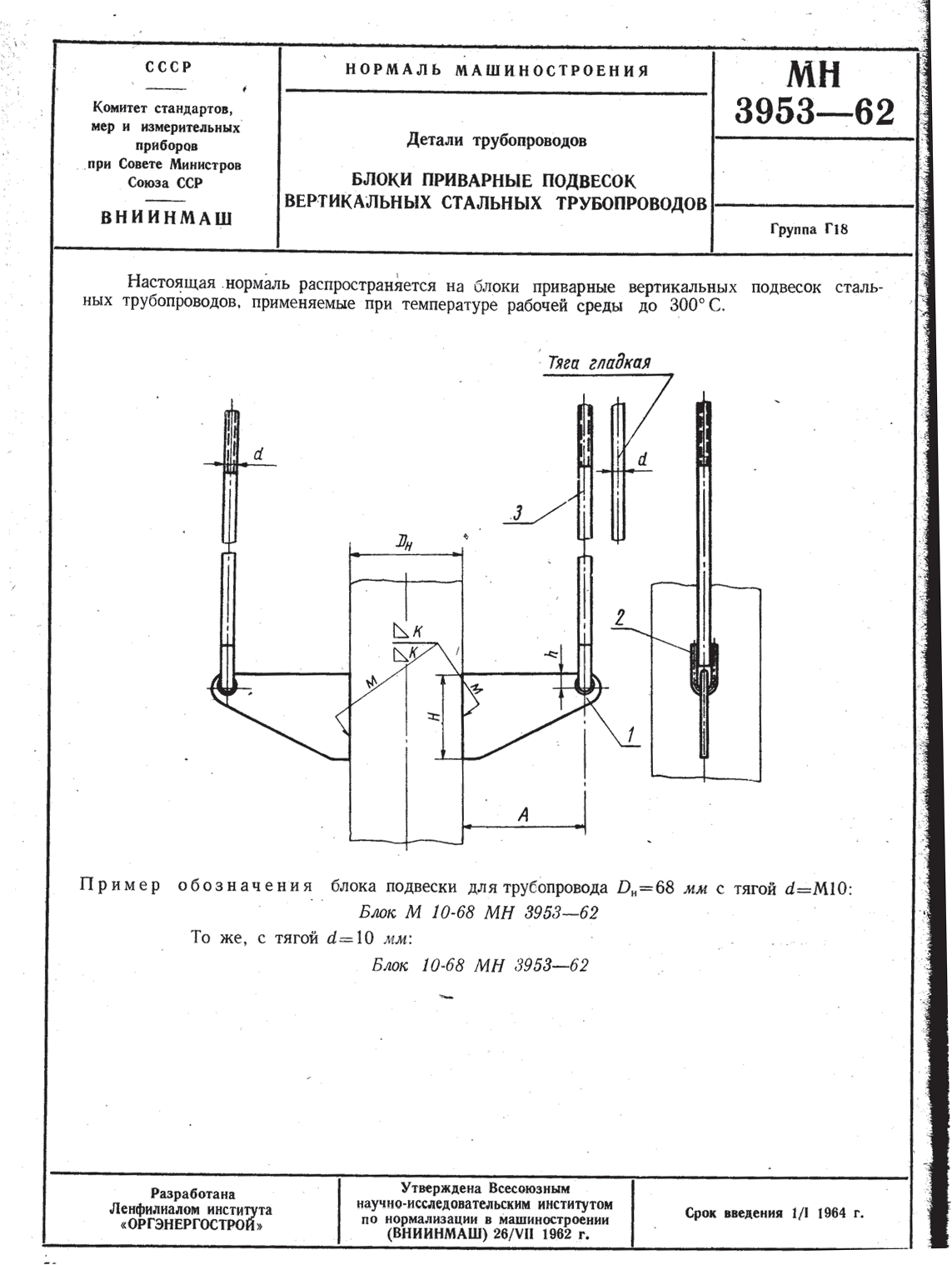

ООО "Изополимет Плюс" изготавливает блоки приварных подвесок МН 3953-62. Изделие применяется в узлах подвесок стальных трубопроводов с приварным креплением. В таблице указаны 17 исполнений для труб Dн 57-325 мм при s не менее 7-28 мм. Допустимая нагрузка P составляет 40-2100 кгс, A - 125-200 мм, H - 80-200 мм, h - 17-25 мм, d - 10-16 мм, K - 6-12 мм. Вес изделий - 1,74-7,29 кг.

Размер трубы		Допустимая нагрузка Р, кгс	A	Н	h	d	К	Вес, кг
Dн	s не менее	Допустимая нагрузка Р, кгс	A	Н	h	d	К	Вес, кг
57	7	40	125	80	17	10	6	1,74
68	12	160	125	80	17	10	8	1,74
76	9	160	140	80	17	10	8	1,86
83	14	200	140	80	17	10	10	1,86
102	16	200	140	80	17	10	10	1,86
108	9	200	140	80	17	10	8	1,86
127	18	300	140	100	17	10	10	2,07
133	10	300	140	100	17	10	10	2,07
140	20	300	140	100	17	10	10	2,07
159	18	300	140	100	17	10	10	2,07
168	13	700	170	100	17	12	12	2,77
180	28	700	170	100	17	12	12	2,77
194	15	850	170	100	17	12	12	2,77
219	16	1000	160	160	25	16	12	5,62
245	17	1300	190	180	25	16	12	6,65
273	20	1600	190	180	25	16	12	6,65
325	24	2100	200	200	25	16	12	7,29
