Тяги резьбовые МН 3957-62

Name: МН 3957-62
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

МН3941-62 - МН3967-62: Детали и узлы подвесок стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

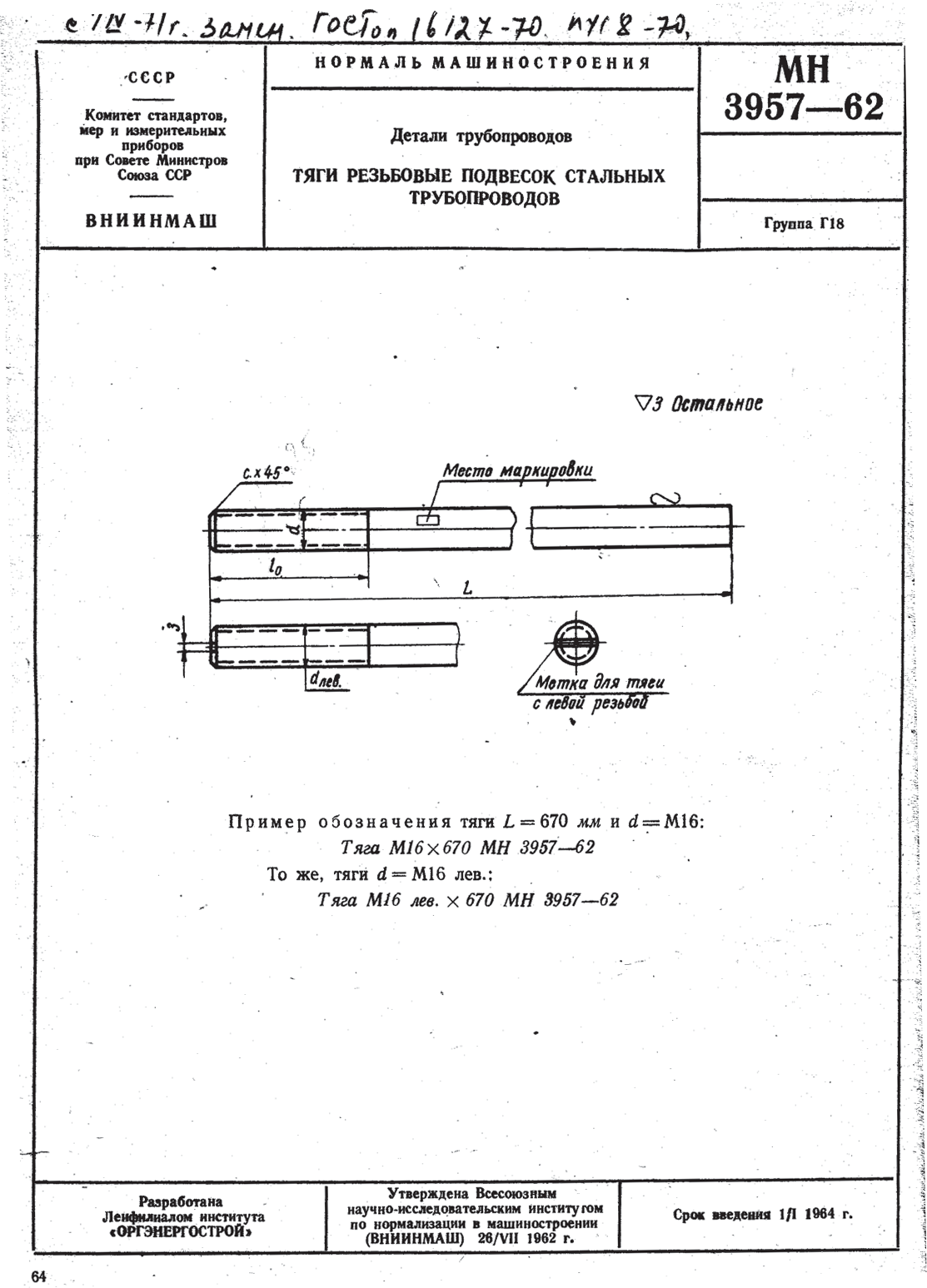

ООО "Изополимет Плюс" изготавливает резьбовые тяги МН 3957-62 для подвесок стальных трубопроводов. Изделие применяется как тяговый элемент подвески с резьбовым соединением. В таблице приведены 50 шифров dхL. Допустимая нагрузка P составляет 300-8000 кгс, резьба d - от М10 до М36, длина L - 200-1000 мм. Размер t0 указан 90-160 мм, c - 1,5-4,5 мм. Вес тяг - от 0,12 до 7,99 кг.

Шифр детали (dxL)	Допустимая нагрузка Р, кгс	d	L	t₀ (доп. Откл. + 4	с	Вес, кг
М10х200	300	М10	200	90	1,5	0,12
М10х250	300	М10	250	90	1,5	0,15
М10х300	300	М10	300	90	1,5	0,18
М10х360	300	М10	360	90	1,5	0,22
М10х400	300	М10	400	90	1,5	0,25
М10450	300	М10	450	90	1,5	0,28
М10х500	300	М10	500	90	1,5	0,31
М10х600	300	М10	600	90	1,5	0,37
М10х800	300	М10	800	90	1,5	0,49
М10х1000	300	М10	1000	90	1,5	0,62
М12х300	450	М12	300	100	1,8	0,26
М12х400	450	М12	400	100	1,8	0,35
М12х500	450	М12	500	100	1,8	0,44
М12х560	450	М12	560	100	1,8	0,50
М12х600	450	М12	600	100	1,8	0,53
М12х800	450	М12	800	100	1,8	0,71
М12х1000	450	М12	1000	100	1,8	0,89
М16х300	1500	М16	300	110	2	0,47
М16х320	1500	М16	320	110	2	0,50
М16х450	1500	М16	450	110	2	0,71
М16х500	1500	М16	500	110	2	0,79
М16х560	1500	М16	560	110	2	0,88
М16х600	1500	М16	600	110	2	0,94
М16х670	1500	М16	670	110	2	1,06
М16х750	1500	М16	750	110	2	1,18
М16х800	1500	М16	800	110	2	1,26
М16х1000	1500	М16	1000	110	2	1,58
М20х360	2400	М20	360	120	2,5	0,88
М20х400	2400	М20	400	120	2,5	0,99
М20х600	2400	М20	600	120	2,5	1,48
М20х670	2400	М20	670	120	2,5	1,65
М20х800	2400	М20	800	120	2,5	1,97
М20х850	2400	М20	850	120	2,5	2,10
М20х1000	2400	М20	1000	120	2,5	2,47
М24х420	3400	М24	420	130	3	1,50
М24х600	3400	М24	600	130	3	2,13
М24х670	3400	М24	670	130	3	2,38
М24х800	3400	М24	800	130	3	2,84
М24х1000	3400	М24	1000	130	3	3,55
М27х450	4500	М27	450	140	3,5	2,02
М27х710	4500	М27	710	140	3,5	3,19
М27х850	4500	М27	850	140	3,5	3,82
М27х1000	4500	М27	1000	140	3,5	4,50
М30х450	5500	М30	450	150	4	2,49
М30х670	5500	М30	670	150	4	3,72
М30х800	5500	М30	800	150	4	4,44
М30х1000	5500	М30	1000	150	4	5,55
М36х600	8000	М36	600	160	4,5	4,79
М36х800	8000	М36	800	160	4,5	6,39
М36х1000	8000	М36	1000	160	4,5	7,99
