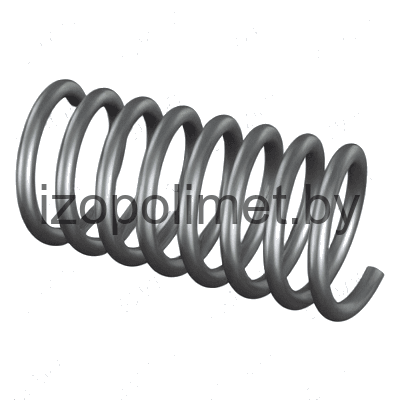

Пружины цилиндрические винтовые МН 3958-62
Описание изделия

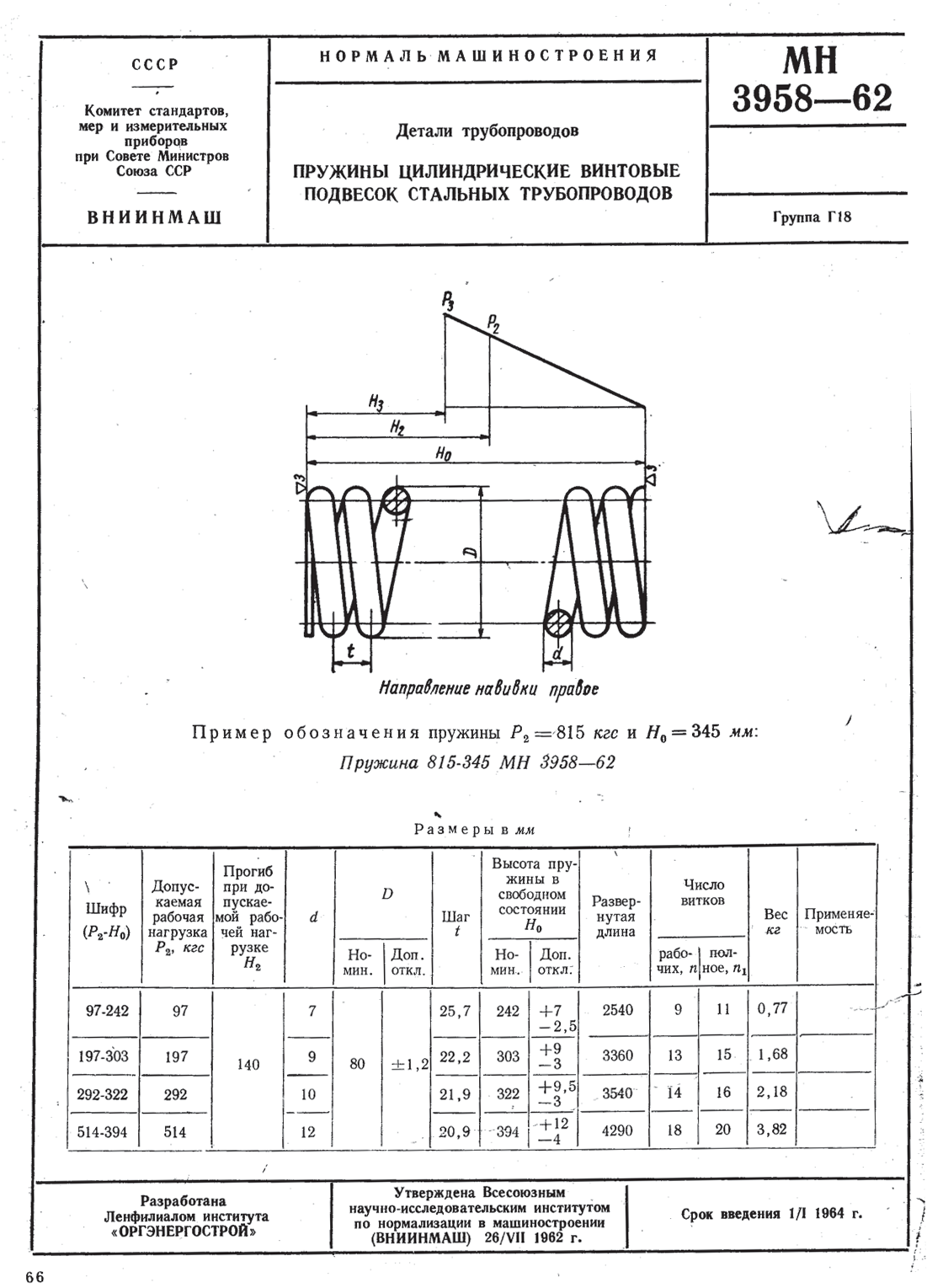

ООО "Изополимет Плюс" изготавливает цилиндрические винтовые пружины МН 3958-62 для подвесок стальных трубопроводов. Изделие применяется в пружинных блоках и подвесках. Таблица содержит 24 шифра P2-H0. Допустимая рабочая нагрузка P2 составляет 97-5392 кгс, прогиб при нагрузке - 70-140 мм, диаметр проволоки d - 7-36 мм, D - 80-220 мм. Высота H0 - 126-543 мм, развернутая длина - 1500-5690 мм, вес - 0,45-41,90 кг.
| Шифр (Р₂-Н₀) | Допустимая рабочая нагрузка Р₂, кгс | Прогиб при допукаемой рабочей нагрузке, Н₂ | d | D | Шаг t | Высота пружины в свободном состоянии, Н₀ | Развернутая длина | Число витков | Вес, кг | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номин. | Доп. Откл. | Номин. | Доп. Откл. | рабочих, п | полное, п₁ | |||||||
| 97-242 | 97 | 140 | 7 | 80 | ±1,2 | 25,7 | 242 | +7;-2,5 | 2540 | 9 | 11 | 0,77 |
| 197-303 | 197 | 140 | 9 | 80 | ±1,2 | 22,2 | 303 | +9;-3 | 3360 | 13 | 15 | 1,68 |
| 292-322 | 292 | 140 | 10 | 80 | ±1,2 | 21,9 | 322 | +9,5;-3 | 3540 | 14 | 16 | 2,18 |
| 514-394 | 514 | 140 | 12 | 80 | ±1,2 | 20,9 | 394 | +12;-4 | 4290 | 18 | 20 | 3,82 |
| 815-345 | 815 | 140 | 16 | 120 | ±1,8 | 32,1 | 345 | +10;-3,5 | 3950 | 10 | 12 | 6,23 |
| 1155-405 | 1155 | 140 | 18 | 120 | ±1,8 | 31,5 | 405 | +12;-4 | 4500 | 12 | 14 | 8,99 |
| 1562-373 | 1562 | 140 | 22 | 160 | ±2,4 | 42,5 | 373 | +11;-4 | 4360 | 8 | 10 | 13,00 |
| 2050-413 | 2050 | 140 | 24 | 160 | ±2,4 | 41,9 | 413 | +12;-4 | 4730 | 9 | 11 | 16,80 |
| 2420-497 | 2420 | 140 | 26 | 160 | ±2,4 | 41,6 | 497 | +15;-5 | 5510 | 11 | 13 | 23,00 |
| 3360-507 | 3360 | 140 | 30 | 180 | ±2,7 | 46,2 | 507 | +15;-5 | 5690 | 10 | 12 | 31,60 |
| 4528-543 | 4528 | 140 | 32 | 180 | ±2,7 | 49,5 | 543 | +15;-5 | 5600 | 10 | 12 | 35,40 |
| 5392-473 | 5392 | 140 | 36 | 220 | ±2,7 | 59,9 | 473 | +15;-5 | 5240 | 7 | 9 | 41,90 |
| 97-126 | 97 | 70 | 7 | 80 | ±1,2 | 25,7 | 126 | +3,5;-1 | 1500 | 4,5 | 6,5 | 0,45 |
| 197-158 | 197 | 70 | 9 | 80 | ±1,2 | 22,2 | 158 | +4,5;-1,5 | 1910 | 6,5 | 8,5 | 0,95 |
| 292-168 | 292 | 70 | 10 | 80 | ±1,2 | 21,9 | 168 | +5;-1,5 | 1990 | 7 | 9 | 1,22 |
| 514-206 | 514 | 70 | 12 | 80 | ±1,2 | 20,9 | 206 | +6;-2 | 2360 | 9 | 11 | 2,09 |
| 815-184 | 815 | 70 | 16 | 120 | ±1,8 | 32,1 | 184 | +5,5;-2 | 2320 | 5 | 7 | 3,66 |
| 1155-216 | 1155 | 70 | 18 | 120 | ±1,8 | 31,5 | 216 | +6;-2 | 2570 | 6 | 8 | 5,13 |
| 1562-203 | 1562 | 70 | 22 | 160 | ±2,4 | 42,5 | 203 | +6;-2 | 2620 | 4 | 6 | 7,82 |
| 2050-225 | 2050 | 70 | 24 | 160 | ±2,4 | 41,9 | 225 | +6,5;-2 | 2800 | 4,5 | 6,5 | 9,95 |
| 2420-268 | 2420 | 70 | 26 | 160 | ±2,4 | 41,6 | 268 | +8;-2,5 | 3180 | 5,5 | 7,5 | 13,20 |
| 3360-276 | 3360 | 70 | 30 | 180 | ±2,7 | 46,2 | 276 | +8;-3 | 3320 | 5 | 7 | 18,50 |
| 4528-296 | 4528 | 70 | 32 | 180 | ±2,7 | 49,5 | 296 | +8;-3 | 3270 | 5 | 7 | 20,60 |
| 5392-264 | 5392 | 70 | 36 | 220 | ±2,7 | 59,9 | 264 | +8;-2,5 | 3200 | 3,5 | 5,5 | 25,60 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
