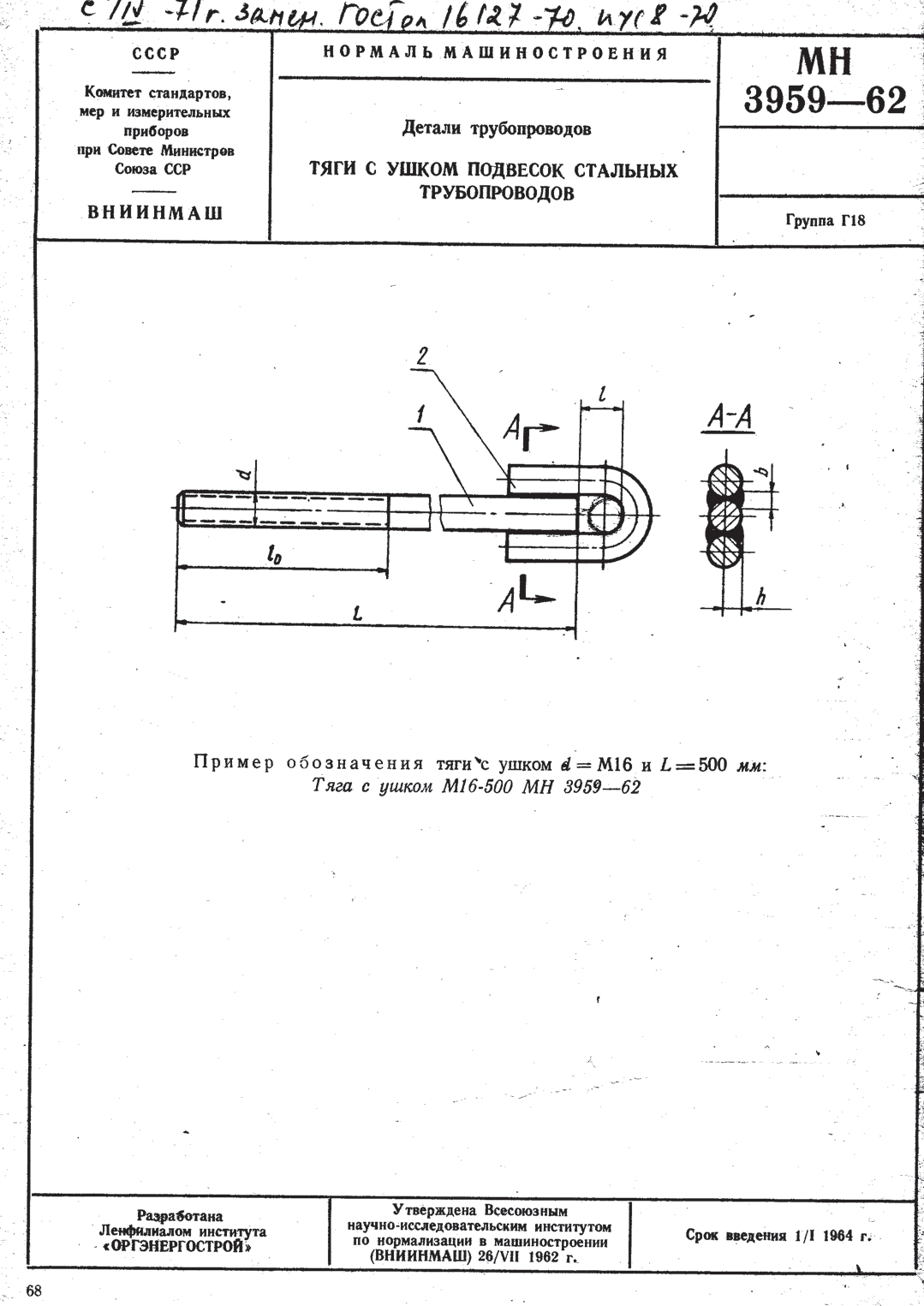

Тяги с ушком МН 3959-62

Name: МН 3959-62
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

МН3941-62 - МН3967-62: Детали и узлы подвесок стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает тяги с ушком МН 3959-62 для подвесок стальных трубопроводов. Изделие применяется в подвесных узлах, где тяга должна иметь ушко для соединения с другими деталями. В таблице приведены 50 шифров dхL. Допустимая нагрузка P составляет 300-8000 кгс, резьба d - М10-М36, L - 200-1000 мм, t - 15-45 мм, t0 - 90-160 мм, h - 6-20 мм. Вес изделий - 0,21-11,39 кг.

Шифр изделия (dxL)	Допустимая нагрузка Р, кгс	d	L	t (доп. Откл. + 1)	t₀ (доп. Откл. + 4)	h (доп. Откл. + 1)	b	Вес, кг
М10х200	300	М10	200	15	90	6	10	0,21
М10х250	300	М10	250	15	90	6	10	0,23
М10х300	300	М10	300	15	90	6	10	0,27
М10х360	300	М10	360	15	90	6	10	0,30
М10х400	300	М10	400	15	90	6	10	0,33
М10450	300	М10	450	15	90	6	10	0,36
М10х500	300	М10	500	15	90	6	10	0,39
М10х600	300	М10	600	15	90	6	10	0,45
М10х800	300	М10	800	15	90	6	10	0,58
М10х1000	300	М10	1000	15	90	6	10	0,70
М12х300	450	М12	300	18	100	7	10	0,40
М12х400	450	М12	400	18	100	7	10	0,49
М12х500	450	М12	500	18	100	7	10	0,59
М12х560	450	М12	560	18	100	7	10	0,64
М12х600	450	М12	600	18	100	7	10	0,68
М12х800	450	М12	800	18	100	7	10	0,85
М12х1000	450	М12	1000	18	100	7	10	1,03
М16х300	1500	М16	300	22	110	9	12	0,79
М16х320	1500	М16	320	22	110	9	12	0,82
М16х450	1500	М16	450	22	110	9	12	1,04
М16х500	1500	М16	500	22	110	9	12	1,11
М16х560	1500	М16	560	22	110	9	12	1,20
М16х600	1500	М16	600	22	110	9	12	1,26
М16х670	1500	М16	670	22	110	9	12	1,38
М16х750	1500	М16	750	22	110	9	12	1,50
М16х800	1500	М16	800	22	110	9	12	1,59
М16х1000	1500	М16	1000	22	110	9	12	1,91
М20х360	2400	М20	360	26	120	11	14	1,49
М20х400	2400	М20	400	26	120	11	14	1,59
М20х600	2400	М20	600	26	120	11	14	2,08
М20х670	2400	М20	670	26	120	11	14	2,25
М20х800	2400	М20	800	26	120	11	14	2,57
М20х850	2400	М20	850	26	120	11	14	2,71
М20х1000	2400	М20	1000	26	120	11	14	3,08
М24х420	3400	М24	420	32	130	13	17	2,54
М24х600	3400	М24	600	32	130	13	17	3,17
М24х670	3400	М24	670	32	130	13	17	3,43
М24х800	3400	М24	800	32	130	13	17	3,88
М24х1000	3400	М24	1000	32	130	13	17	4,59
М27х450	4500	М27	450	35	140	15	19	3,48
М27х710	4500	М27	710	35	140	15	19	4,65
М27х850	4500	М27	850	35	140	15	19	5,28
М27х1000	4500	М27	1000	35	140	15	19	5,96
М30х450	5500	М30	450	40	150	17	21	4,52
М30х670	5500	М30	670	40	150	17	21	5,75
М30х800	5500	М30	800	40	150	17	21	6,47
М30х1000	5500	М30	1000	40	150	17	21	7,58
М36х600	8000	М36	600	45	160	20	25	8,19
М36х800	8000	М36	800	45	160	20	25	9,79
М36х1000	8000	М36	1000	45	160	20	25	11,39
