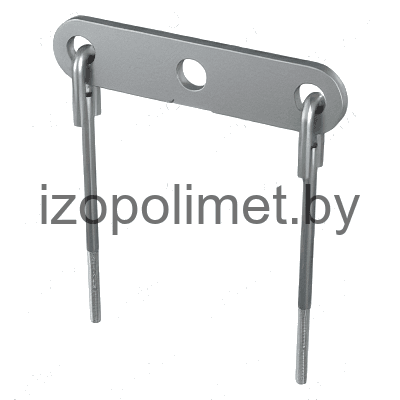

Коромысла с тягами МН 3961-62

Name: МН 3961-62
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

МН3941-62 - МН3967-62: Детали и узлы подвесок стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает коромысла с тягами МН 3961-62 для подвесок стальных трубопроводов. Изделие применяется для распределения нагрузки в подвесном узле. В таблице приведены 27 шифров dхL. Допустимая нагрузка P составляет 450-8000 кгс, d - М10-М27, L - 400-1000 мм, L1 - 154-400 мм, L2 - 120-310 мм, H - 40-100 мм. Вес изделий находится в диапазоне от 0,98 до 17,50 кг.

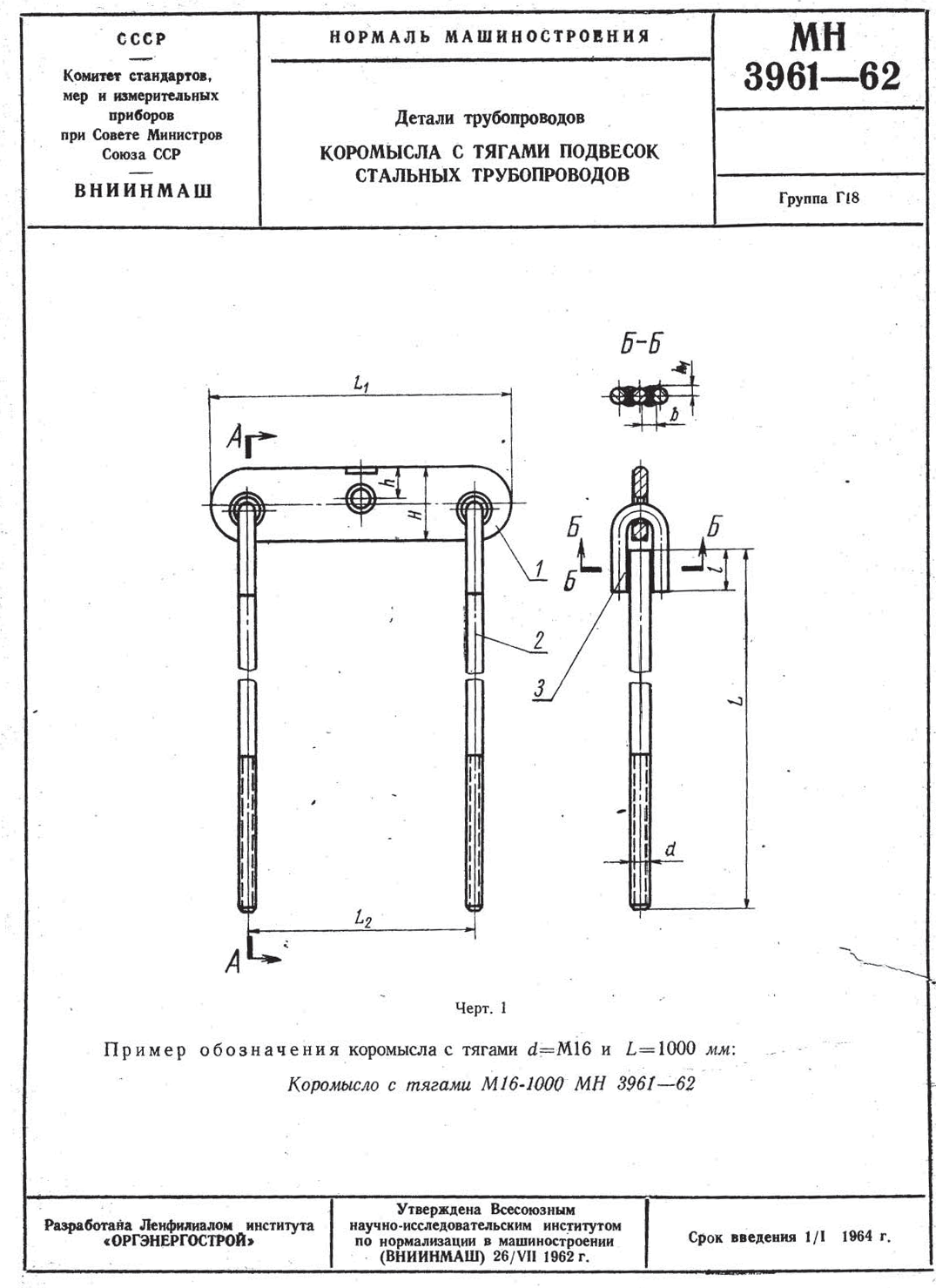

Шифр изделия (dxL)	Допустимая нагрузка Р, кгс	d	L	L₁	L₂	l	H	h	h₁ (доп. Откл. + 1)	b	Вес, кг
М10х400	450	М10	400	154	120	26	40	17	6	10	0,98
М10х500	450	М10	500	154	120	26	40	17	6	10	1,10
М10х600	450	М10	600	154	120	26	40	17	6	10	1,23
М10х800	450	М10	800	154	120	26	40	17	6	10	1,47
М10х1000	450	М10	1000	154	120	26	40	17	6	10	1,72
М12х500	850	М12	500	210	160	43	50	25	9	12	2,08
М12х560	850	М12	560	210	160	43	50	25	9	12	2,18
М12х600	850	М12	600	210	160	43	50	25	9	12	2,26
М12х800	850	М12	800	210	160	43	50	25	9	12	2,62
М12х1000	850	М12	1000	210	160	43	50	25	9	12	2,97
М16х450	2400	М16	450	260	160	43	60	30	9	12	3,75
М16х560	2400	М16	560	260	160	43	60	30	9	12	4,08
М16х670	2400	М16	670	260	160	43	60	30	9	12	4,41
М16х750	2400	М16	750	260	160	43	60	30	9	12	4,69
М16х800	2400	М16	800	260	160	43	60	30	9	12	4,86
М16х1000	2400	М16	1000	260	160	43	60	30	9	12	5,49
М20х400	3400	М20	400	322	250	51	85	36	11	14	6,11
М20х600	3400	М20	600	322	250	51	85	36	11	14	7,10
М20х850	3400	М20	850	322	250	51	85	36	11	14	8,34
М20х1000	3400	М20	1000	322	250	51	85	36	11	14	9,07
М24х600	5500	М24	600	334	250	62	90	42	13	17	10,30
М24х800	5500	М24	800	334	250	62	90	42	13	17	11,67
М24х1000	5500	М24	1000	334	250	62	90	42	13	17	13,13
М27х450	8000	М27	450	400	310	40	100	52	17	21	12,54
М27х710	8000	М27	710	400	310	40	100	52	17	21	14,88
М27х850	8000	М27	850	400	310	40	100	52	17	21	16,14
М27х1000	8000	М27	1000	400	310	40	100	52	17	21	17,50
