Ушки подвесок трубопроводов МН 3960-62
Описание изделия

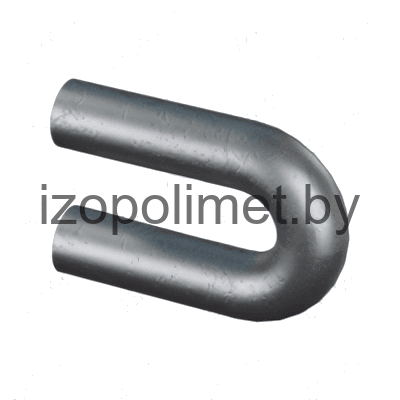

ООО "Изополимет Плюс" изготавливает ушки подвесок трубопроводов МН 3960-62. Изделие применяется как соединительная деталь подвесок стальных трубопроводов. В таблице приведены 8 шифров d. Допустимая нагрузка P составляет 300-8000 кгс, d - 10-36 мм, L - 35-115 мм, b - 13-40 мм, r - 6,5-20 мм. Развернутая длина указана примерно 106-350 мм, вес изделий - 0,06-2,80 кг.

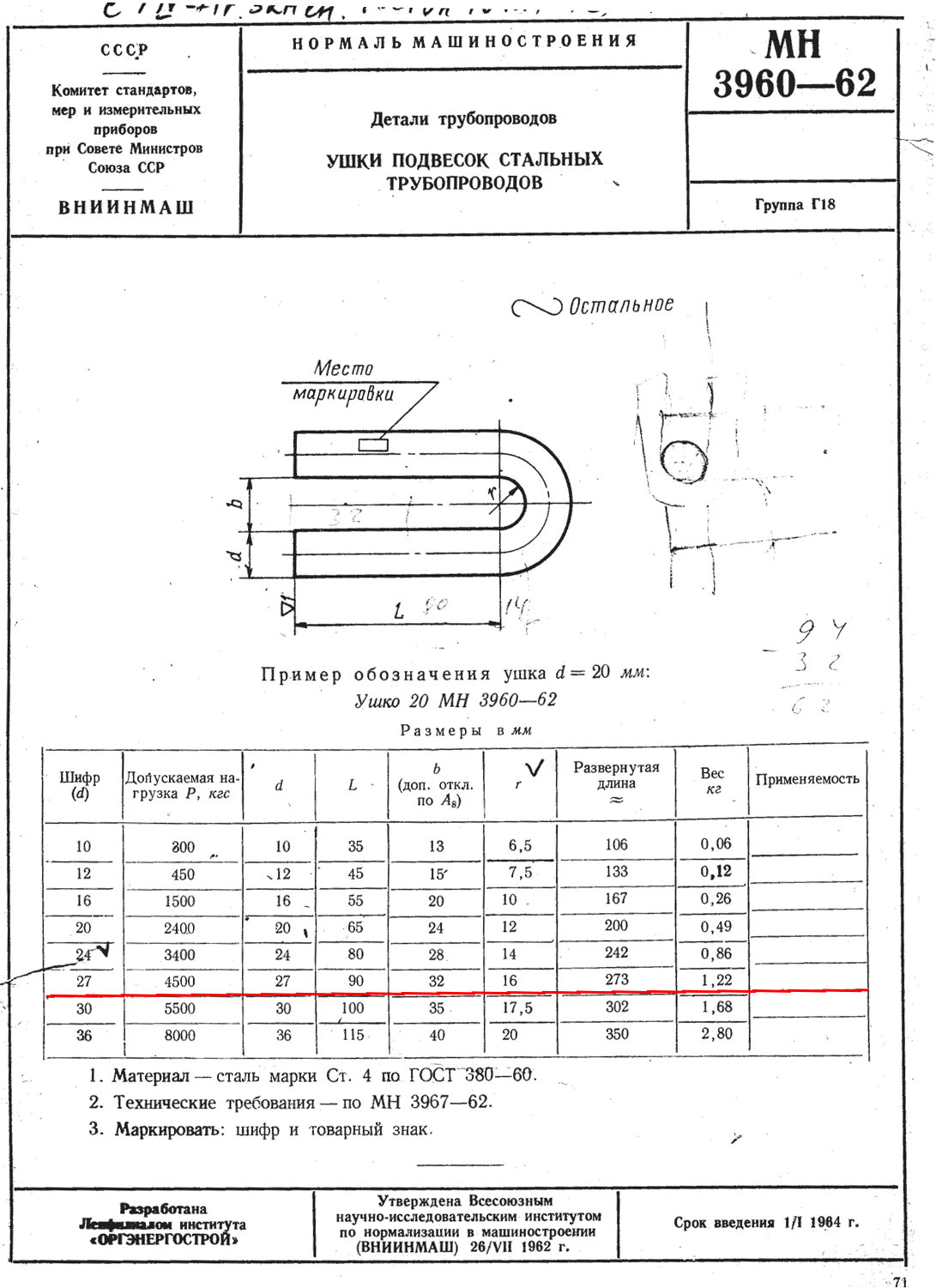

| Шифр (d) | Допустимая нагрузка Р, кгс | d | L | b (доп. Откл. По А₈) | r | Развернутая длина ≈ | Вес, кг |
|---|---|---|---|---|---|---|---|
| 10 | 300 | 10 | 35 | 13 | 6,5 | 106 | 0,06 |
| 12 | 450 | 12 | 45 | 15 | 7,5 | 133 | 0,12 |
| 16 | 1500 | 16 | 55 | 20 | 10 | 167 | 0,26 |
| 20 | 2400 | 20 | 65 | 24 | 12 | 200 | 0,49 |
| 24 | 3400 | 24 | 80 | 28 | 14 | 242 | 0,86 |
| 27 | 4500 | 27 | 90 | 32 | 16 | 273 | 1,22 |
| 30 | 5500 | 30 | 100 | 35 | 17,5 | 302 | 1,68 |
| 36 | 8000 | 36 | 115 | 40 | 20 | 350 | 2,80 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
