Серьги подвесок стальных трубопроводов МН 3965-62
Описание изделия

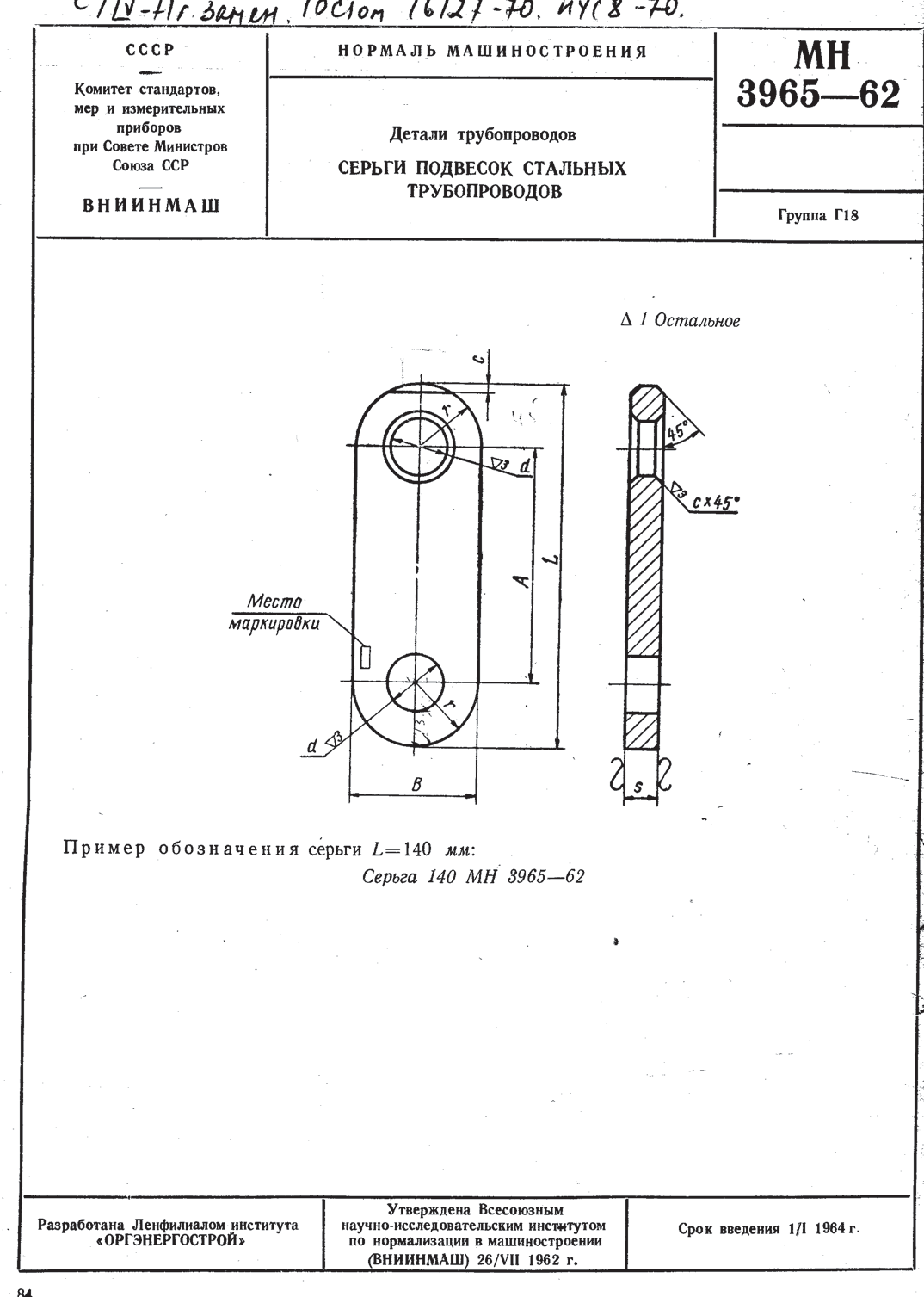

ООО "Изополимет Плюс" изготавливает серьги подвесок стальных трубопроводов МН 3965-62. Изделие применяется как соединительный элемент в подвесках с тягами. В таблице приведены 8 шифров L для тяг диаметром от 10, 12 до 27, 30, 36 мм. Размер L составляет 120-250 мм, A - 80-160 мм, B - 40-90 мм, r - 20-90 мм, s - 8-25 мм, d - 14-41 мм. Вес изделий - 0,26-3,58 кг.
| Шифр L | Для тяг диаметром | L | A | В | r | s | d | c | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|
| 120 | 10, 12 | 120 | 80 | 40 | 20 | 8 | 14 | 2 | 0,26 |
| 140 | 12, 16 | 140 | 100 | 40 | 20 | 12 | 18 | 3 | 0,42 |
| 170 | 16, 20 | 170 | 120 | 50 | 50 | 16 | 23 | 4 | 0,9 |
| 200 | 20, 24 | 200 | 130 | 70 | 70 | 20 | 27 | 4 | 1,85 |
| 210 | 20, 24, 27 | 210 | 140 | 70 | 70 | 20 | 30 | 4 | 1,92 |
| 230 | 24, 27 | 230 | 160 | 70 | 70 | 20 | 34 | 4 | 2,08 |
| 240 | 30 | 240 | 160 | 80 | 80 | 20 | 34 | 4 | 2,52 |
| 250 | 27, 30, 36 | 250 | 160 | 90 | 90 | 25 | 41 | 4 | 3,58 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
