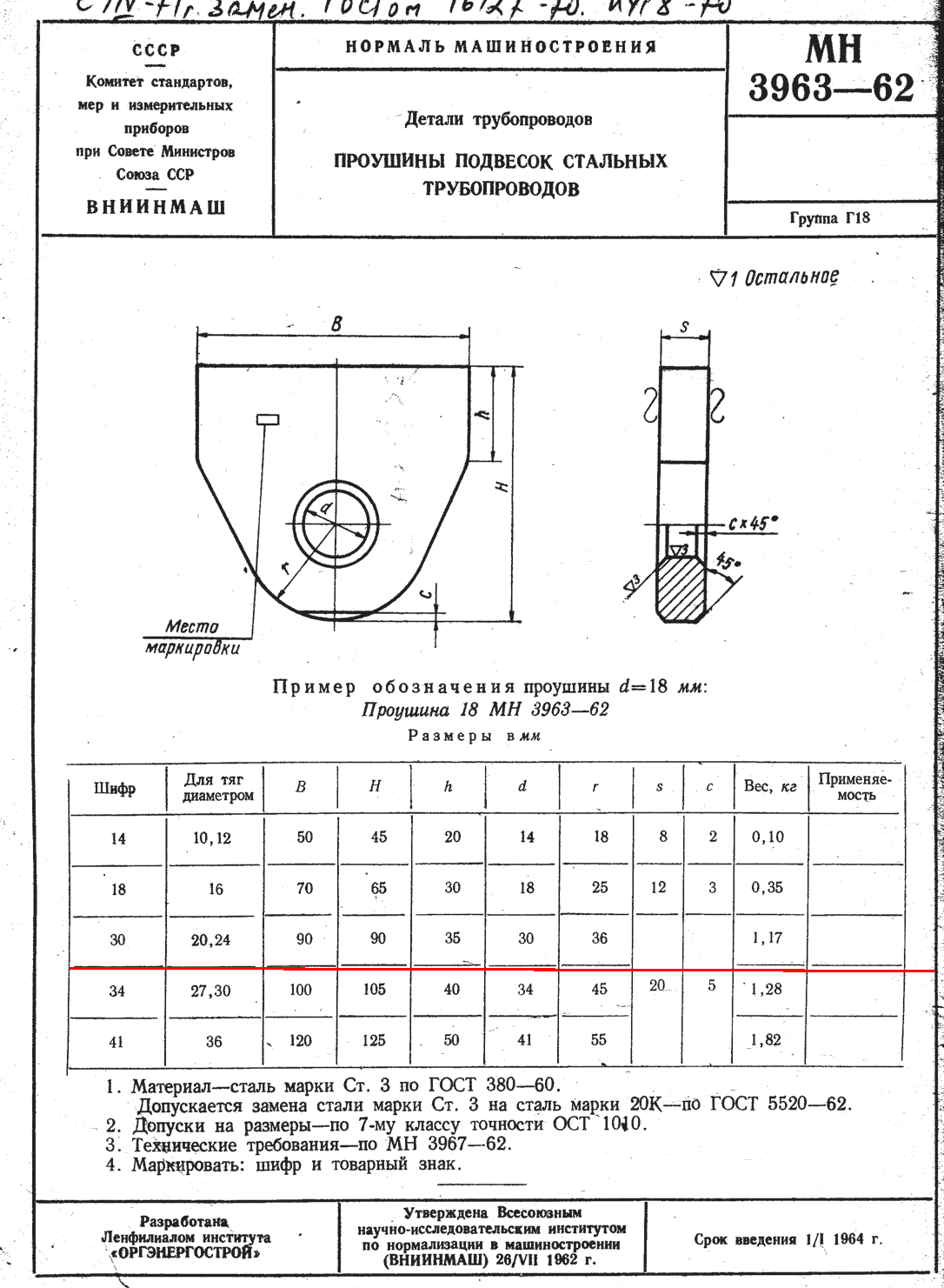

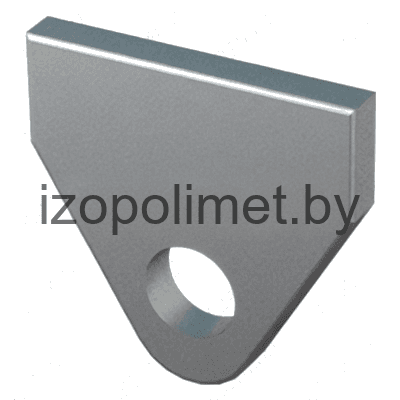

Проушина подвесок стальных трубопроводов МН 3963-62
Описание изделия
ООО "Изополимет Плюс" изготавливает проушины подвесок стальных трубопроводов МН 3963-62. Изделие применяется в подвесных узлах как соединительная деталь для тяг. Таблица содержит 5 шифров для тяг диаметром 10-36 мм. Размер B составляет 50-125 мм, H - 45-125 мм, h - 20-50 мм, d - 14-41 мм, r - 18-55 мм, s - 8-20 мм. Вес изделий находится в диапазоне от 0,10 до 1,82 кг.
| Шифр | Для тяг диаметром | В | Н | h | d | r | s | c | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|
| 14 | 10,12 | 50 | 45 | 20 | 14 | 18 | 8 | 2 | 0,10 |
| 18 | 16 | 70 | 65 | 30 | 18 | 25 | 12 | 3 | 0,35 |
| 30 | 20,24 | 90 | 90 | 35 | 30 | 36 | 20 | 5 | 1,17 |
| 34 | 27,3 | 105 | 105 | 40 | 34 | 45 | 20 | 5 | 1,28 |
| 41 | 36 | 125 | 125 | 50 | 41 | 55 | 20 | 5 | 1,82 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
