Проушина с тягой МН 3962-62

Name: МН 3962-62
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

МН3941-62 - МН3967-62: Детали и узлы подвесок стальных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

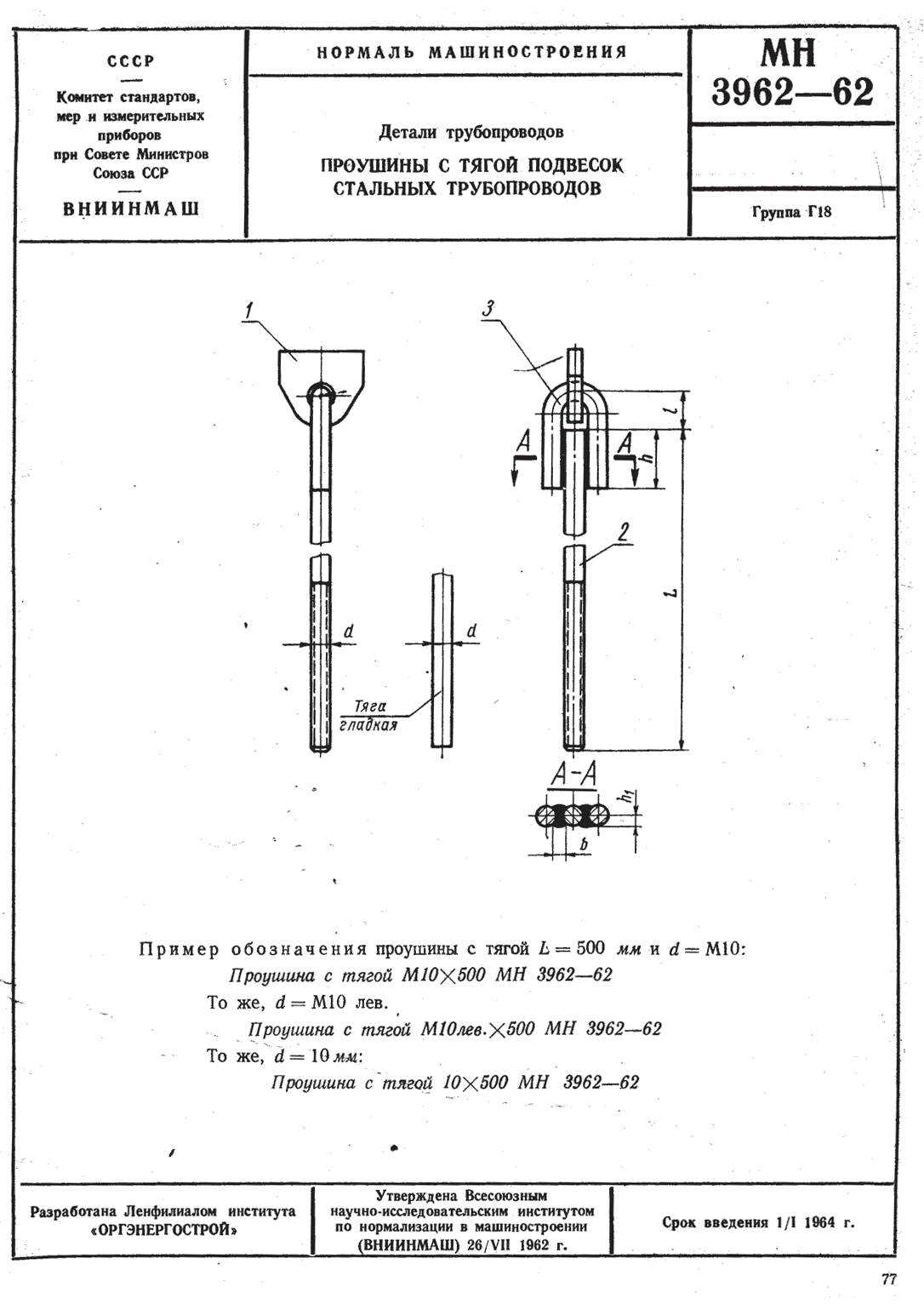

ООО "Изополимет Плюс" изготавливает проушины с тягой МН 3962-62 для подвесок стальных трубопроводов. Изделие применяется как соединительный тяговый элемент. В таблице указаны 34 шифра dхL. Допустимая нагрузка P составляет 300-8000 кгс, d - М10-М36, L - 400-1000 мм, l - 21-64 мм, h - 26-90 мм, h1 - 6-20 мм, b - 10-25 мм. Вес изделий - 0,43-13,21 кг.

Шифр изделия (dxL)	Допустимая нагрузка Р, кгс	d	L	l	h	h₁ (доп. Откл. + 1)	b	Вес, кг
М10х400	300	М10	400	21	26	6	10	0,43
М10х500	300	М10	500	21	26	6	10	0,49
М10х600	300	М10	600	21	26	6	10	0,55
М10х800	300	М10	800	21	26	6	10	0,67
М10х1000	300	М10	1000	21	26	6	10	0,80
М12х400	450	М12	400	25	34	7	10	0,60
М12х500	450	М12	500	25	34	7	10	0,69
М12х600	450	М12	600	25	34	7	10	0,78
М12х800	450	М12	800	25	34	7	10	0,96
М12х1000	450	М12	1000	25	34	7	10	1,14
М16х450	1500	М16	450	31	43	9	12	1,38
М16х560	1500	М16	560	31	43	9	12	1,55
М16х670	1500	М16	670	31	43	9	12	1,73
М16х750	1500	М16	750	31	43	9	12	1,85
М16х800	1500	М16	800	31	43	9	12	1,93
М16х1000	1500	М16	1000	31	43	9	12	2,25
М20х400	2400	М20	400	37	51	11	14	2,76
М20х670	2400	М20	670	37	51	11	14	3,40
М20х800	2400	М20	800	37	51	11	14	3,74
М20х1000	2400	М20	1000	37	51	11	14	4,24
М24х600	3400	М24	600	45	62	13	17	4,34
М24х800	3400	М24	800	45	62	13	17	5,05
М24х1000	3400	М24	1000	45	62	13	17	5,76
М27х450	4500	М27	450	49	71	15	19	4,76
М27х710	4500	М27	710	49	71	15	19	5,93
М27х850	4500	М27	850	49	71	15	19	6,56
М27х1000	4500	М27	1000	49	71	15	19	7,24
М30х450	5500	М30	450	56	77	17	21	5,70
М30х670	5500	М30	670	56	77	17	21	6,93
М30х800	5500	М30	800	56	77	17	21	7,65
М30х1000	5500	М30	1000	56	77	17	21	8,76
М36х600	8000	М36	600	64	90	20	25	10,01
М36х800	8000	М36	800	64	90	20	25	11,61
М36х1000	8000	М36	1000	64	90	20	25	13,21
