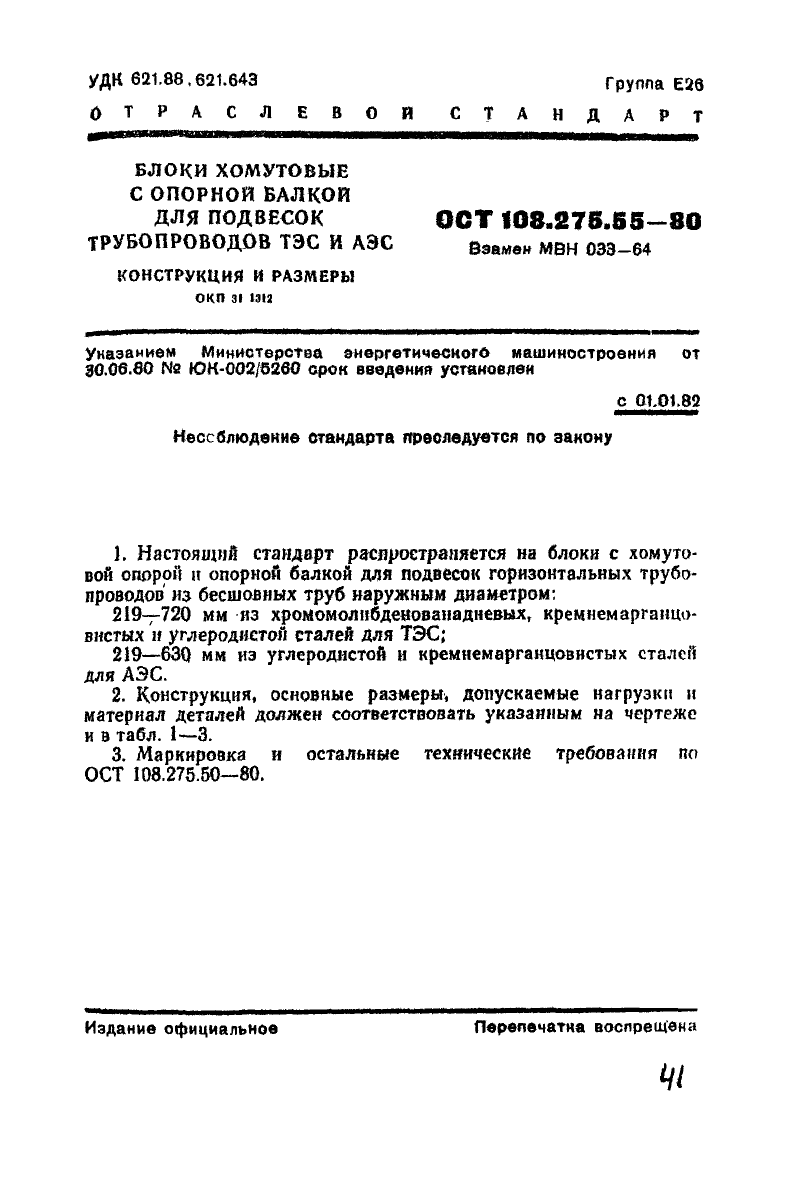

Блок хомутовый с опорной балкой для подвесок трубопроводов ТЭС и АЭС ОСТ 108.275.55-80
Описание изделия
ООО "Изополимет Плюс" изготавливает хомутовые блоки с опорной балкой ОСТ 108.275.55-80 для подвесок горизонтальных трубопроводов ТЭС и АЭС. Изделие применяется для бесшовных труб Dн 219-720 мм для ТЭС и Dн 219-630 мм для АЭС, согласно исходному описанию. Таблица включает исполнения 01-10. Допускаемая нагрузка указана от 29,4 до 157,0 кН, длина хомута — 800-1450 мм, высота блока — 373-786 мм, ширина — 120-330 мм. Масса изделия составляет от 26,61 до 181,00 кг.

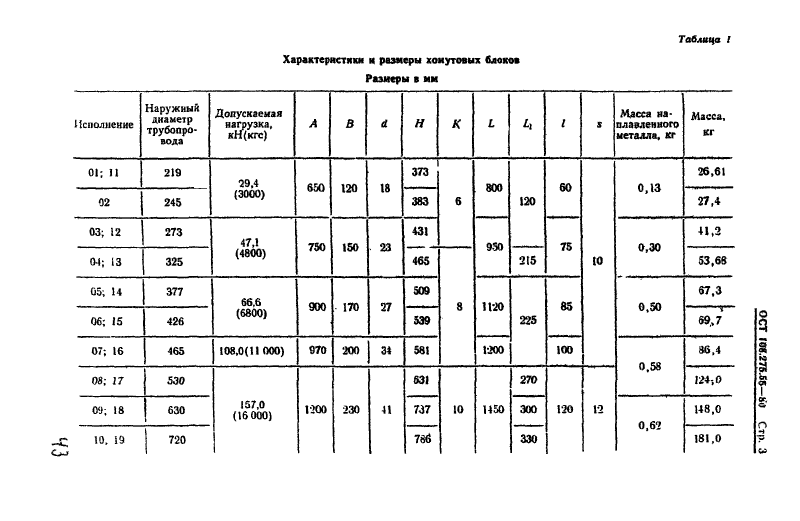

| Исполнение | Наружный диаметр трубопровода Дн | Допускаемая нагрузка кН, (кгс) | Длина хомута, мм | Высота блока, мм | Ширина, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 01 ОСТ108.275.55-80 | 219 | 29,4 (3000) | 800,00 | 373,00 | 120,00 | 26,61 |
| 02 ОСТ108.275.55-80 | 245 | 29,4 (3000) | 800,00 | 383,00 | 120,00 | 27,40 |
| 03 ОСТ108.275.55-80 | 273 | 47,1 (4800) | 950,00 | 431,00 | 120,00 | 41,20 |
| 04 ОСТ108.275.55-80 | 325 | 47,1 (4800) | 950,00 | 465,00 | 215,00 | 53,68 |
| 05 ОСТ108.275.55-80 | 377 | 66,6 (6800) | 1120,00 | 509,00 | 225,00 | 67,70 |
| 06 ОСТ108.275.55-80 | 426 | 66,6 (6800) | 1120,00 | 539,00 | 225,00 | 69,70 |
| 07 ОСТ108.275.55-80 | 465 | 108,0 (11000) | 1200,00 | 581,00 | 225,00 | 86,40 |
| 08 ОСТ108.275.55-80 | 530 | 157,0 (16000) | 1450,00 | 631,00 | 270,00 | 124,00 |
| 09 ОСТ108.275.55-80 | 630 | 157,0 (16000) | 1450,00 | 737,00 | 300,00 | 148,00 |
| 10 ОСТ108.275.55-80 | 720 | 157,0 (16000) | 1450,00 | 786,00 | 330,00 | 181,00 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ОСТ 108.275.47-80
Опора приварная ОСТ 108.275.47-80
ОСТ 108.275.49-80
Опора приварная скользящая направляющая ОСТ 108.275.49-80
ОСТ 108.275.51-80
Сборочные единицы и детали подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.51-80
ОСТ 108.275.52-80
Блок хомутовый для подвесок трубопроводов ТЭС и АЭС ОСТ 108.275.52-80
ОСТ 108.275.53-80
Блок хомутовый для подвесок трубопроводов АЭС ОСТ 108.275.53-80
ОСТ 108.275.54-80
Блок хомутовый с опорной балкой для подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.54-80
ОСТ 108.275.56-80
Блок хомутовый для подвесок трубопроводов АЭС и ТЭС ОСТ 108.275.56-80
ОСТ 108.275.57-80
Блок хомутовый для подвесок трубопроводов АЭС ОСТ 108.275.57-80
ОСТ 108.275.58-80

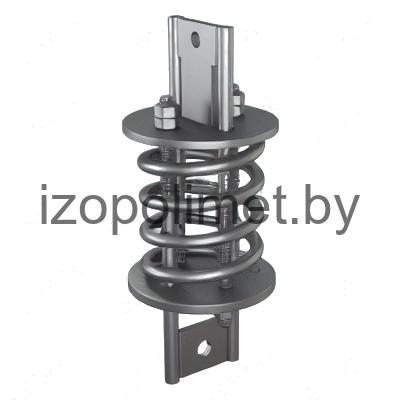

Блок пружинный для подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.58-80
ОСТ 108.275.59-80

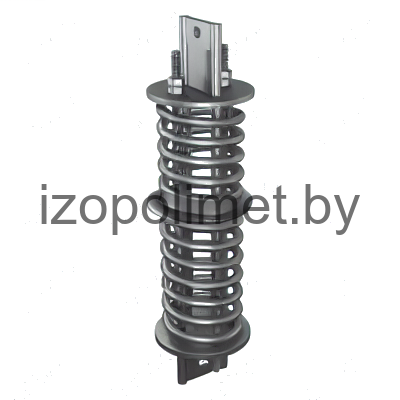

Блок пружинный сдвоенный для подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.59-80
ОСТ 108.275.60-80

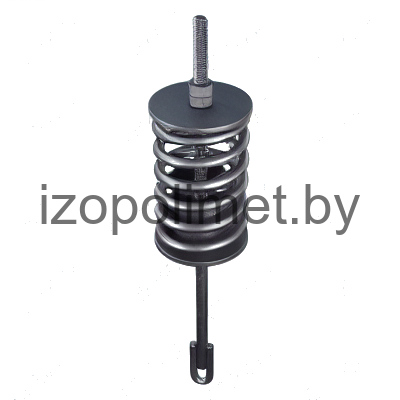

Блок пружинный опорный для подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.60-80
