Полухомуты для вертикальных трубопроводов ОСТ 24.125.128-01
Описание изделия
ООО "Изополимет Плюс" изготавливает полухомуты ОСТ 24.125.128-01 для вертикальных трубопроводов. Изделие относится к хомутовым изделиям серии ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и применяется в узлах крепления и подвески трубопроводов. Таблица содержит исполнения 01-23 для наружных диаметров Da от 57 до 920 мм. Размер A указан от 530 до 1640 мм, A1 — 105-1150 мм, A2 — 30-160 мм, B — 60-300 мм, L — 580-1780 мм. Масса полухомута составляет от 1,70 до 185,00 кг.

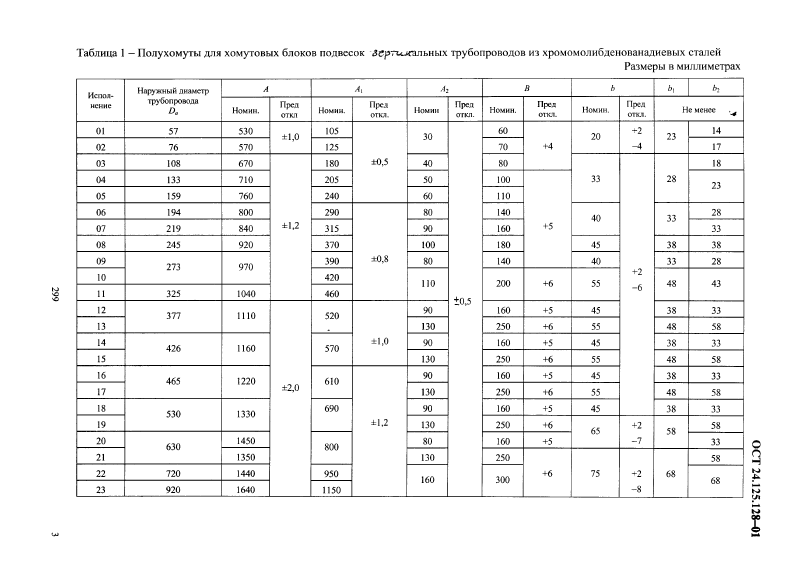

| Наименование | Наружный диаметр трубопровода Da | A | A1 | A2 | B | L | Масса, кг |
|---|---|---|---|---|---|---|---|
| 01 ОСТ 24.125.128-01 | 57 | 530 | 105 | 30 | 60 | 580 | 1,70 |
| 02 ОСТ 24.125.128-01 | 76 | 570 | 125 | 30 | 70 | 620 | 2,10 |
| 03 ОСТ 24.125.128-01 | 108 | 670 | 180 | 40 | 80 | 730 | 4,70 |
| 04 ОСТ 24.125.128-01 | 133 | 710 | 205 | 50 | 100 | 770 | 6,40 |
| 05 ОСТ 24.125.128-01 | 159 | 760 | 240 | 60 | 110 | 820 | 9,10 |
| 06 ОСТ 24.125.128-01 | 194 | 800 | 290 | 80 | 140 | 870 | 12,40 |
| 07 ОСТ 24.125.128-01 | 219 | 840 | 315 | 90 | 160 | 910 | 15,00 |
| 08 ОСТ 24.125.128-01 | 245 | 920 | 370 | 100 | 180 | 1000 | 30,70 |
| 09 ОСТ 24.125.128-01 | 273 | 970 | 390 | 80 | 140 | 1040 | 25,10 |
| 10 ОСТ 24.125.128-01 | 273 | 970 | 420 | 110 | 200 | 1070 | 36,50 |
| 11 ОСТ 24.125.128-01 | 325 | 1040 | 460 | 110 | 200 | 1140 | 39,40 |
| 12 ОСТ 24.125.128-01 | 377 | 1110 | 520 | 90 | 160 | 1190 | 33,70 |
| 13 ОСТ 24.125.128-01 | 377 | 1110 | 520 | 130 | 250 | 1210 | 53,40 |
| 14 ОСТ 24.125.128-01 | 426 | 1160 | 570 | 90 | 160 | 1240 | 35,50 |
| 15 ОСТ 24.125.128-01 | 426 | 1160 | 570 | 130 | 250 | 1260 | 56,20 |
| 16 ОСТ 24.125.128-01 | 465 | 1220 | 610 | 90 | 160 | 1300 | 37,50 |
| 17 ОСТ 24.125.128-01 | 465 | 1220 | 610 | 130 | 250 | 1320 | 59,40 |
| 18 ОСТ 24.125.128-01 | 530 | 1330 | 690 | 80 | 160 | 1410 | 41,20 |
| 19 ОСТ 24.125.128-01 | 530 | 1330 | 690 | 130 | 250 | 1450 | 65,60 |
| 20 ОСТ 24.125.128-01 | 630 | 1450 | 800 | 80 | 160 | 1570 | 45,90 |
| 21 ОСТ 24.125.128-01 | 630 | 1350 | 800 | 130 | 250 | 1490 | 68,80 |
| 22 ОСТ 24.125.128-01 | 720 | 1440 | 950 | 160 | 300 | 1580 | 160,00 |
| 23 ОСТ 24.125.128-01 | 920 | 1640 | 1150 | 160 | 300 | 1780 | 185,00 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
