Опора неподвижная трубопроводов ТЭС и АЭС ОСТ 24.125.151-01
Описание изделия

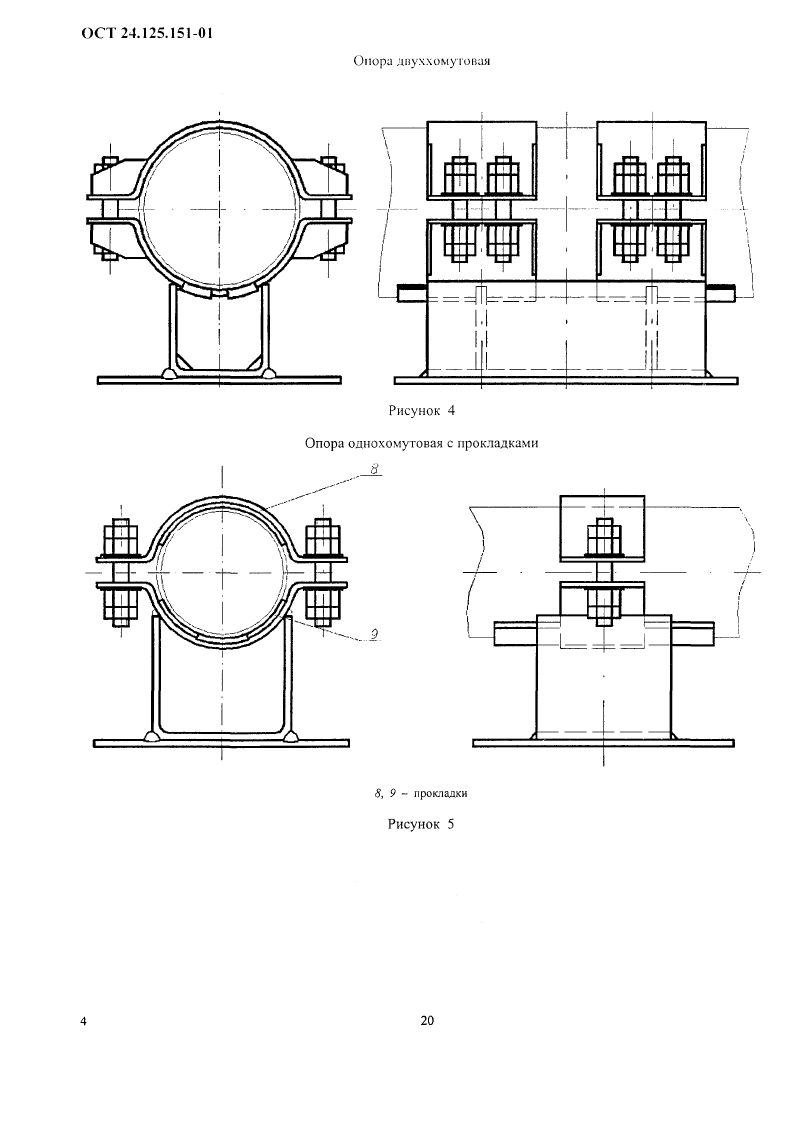

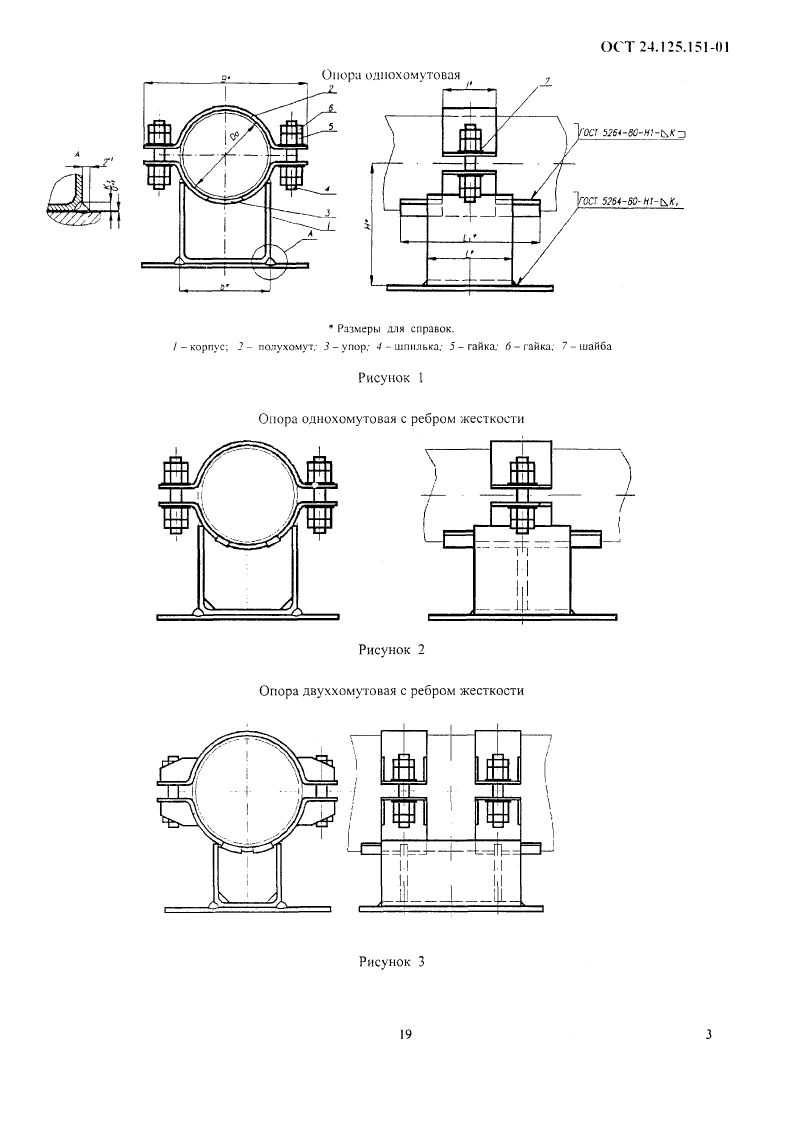

ООО "Изополимет Плюс" изготавливает неподвижные опоры трубопроводов ТЭС и АЭС ОСТ 24.125.151-01. Изделие входит в серию ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и применяется для фиксации трубопровода в проектном положении. В таблице приведены исполнения 01-17 для наружных диаметров Da от 57 до 920 мм и рисунков 1-4. Размер B составляет 140-1150 мм, b — 60-620 мм, L — 80-800 мм, L1 — 120-1240 мм, i — 60-180 мм, H — 135-686 мм. Масса опоры — от 2,04 до 270,30 кг.

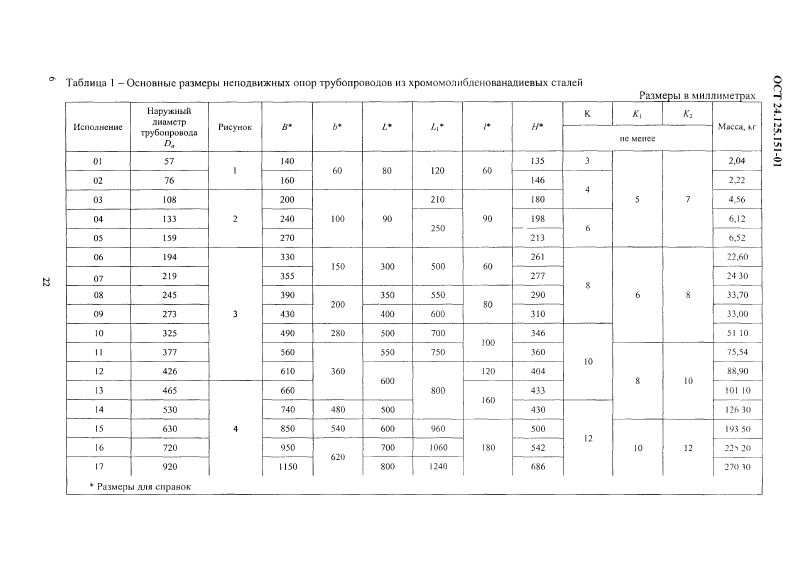

| Наименование | Наружный диаметр трубопровода Da | Рисунок | B | b | L | L1 | i | H | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 01 ОСТ 24.125.151-01 | 57 | 1 | 140 | 60 | 80 | 120 | 60 | 135 | 2,04 |
| 02 ОСТ 24.125.151-01 | 76 | 1 | 160 | 60 | 80 | 120 | 60 | 146 | 2,22 |
| 03 ОСТ 24.125.151-01 | 108 | 2 | 200 | 100 | 90 | 210 | 90 | 180 | 4,56 |
| 04 ОСТ 24.125.151-01 | 133 | 2 | 240 | 100 | 90 | 250 | 90 | 198 | 6,12 |
| 05 ОСТ 24.125.151-01 | 159 | 2 | 270 | 100 | 90 | 250 | 90 | 213 | 6,52 |
| 06 ОСТ 24.125.151-01 | 194 | 3 | 330 | 150 | 300 | 500 | 60 | 261 | 22,60 |
| 07 ОСТ 24.125.151-01 | 219 | 3 | 355 | 150 | 300 | 500 | 60 | 277 | 24,30 |
| 08 ОСТ 24.125.151-01 | 245 | 3 | 390 | 200 | 350 | 550 | 80 | 290 | 33,70 |
| 09 ОСТ 24.125.151-01 | 273 | 3 | 430 | 200 | 400 | 600 | 80 | 310 | 33,00 |
| 10 ОСТ 24.125.151-01 | 325 | 3 | 490 | 280 | 500 | 700 | 100 | 346 | 51,10 |
| 11 ОСТ 24.125.151-01 | 377 | 3 | 560 | 360 | 550 | 750 | 100 | 360 | 75,54 |
| 12 ОСТ 24.125.151-01 | 426 | 3 | 610 | 360 | 600 | 800 | 120 | 404 | 88,90 |
| 13 ОСТ 24.125.151-01 | 465 | 4 | 660 | 360 | 600 | 800 | 160 | 433 | 101,10 |
| 14 ОСТ 24.125.151-01 | 530 | 4 | 740 | 480 | 500 | 800 | 160 | 430 | 126,30 |
| 15 ОСТ 24.125.151-01 | 630 | 4 | 850 | 540 | 600 | 960 | 180 | 500 | 193,50 |
| 16 ОСТ 24.125.151-01 | 720 | 4 | 950 | 620 | 700 | 1060 | 180 | 542 | 225,20 |
| 17 ОСТ 24.125.151-01 | 920 | 4 | 1150 | 620 | 800 | 1240 | 180 | 686 | 270,30 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
