Опора скользящая направляющая приварная трубопроводов ТЭС и АЭС ОСТ 24.125.158-01
Описание изделия
ООО "Изополимет Плюс" изготавливает скользящие направляющие приварные опоры ОСТ 24.125.158-01 для трубопроводов ТЭС и АЭС. Изделие входит в серию ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и применяется в узлах, где направляющее скольжение обеспечивается приварной опорной конструкцией. В таблице приведены исполнения для наружных диаметров Da 530-1620 мм. Размер B составляет 330-715 мм, H — 378-860 мм, L — 400 или 500 мм, i — не менее 1000 или 1200 мм. Масса изделия указана от 27,78 до 64,60 кг.

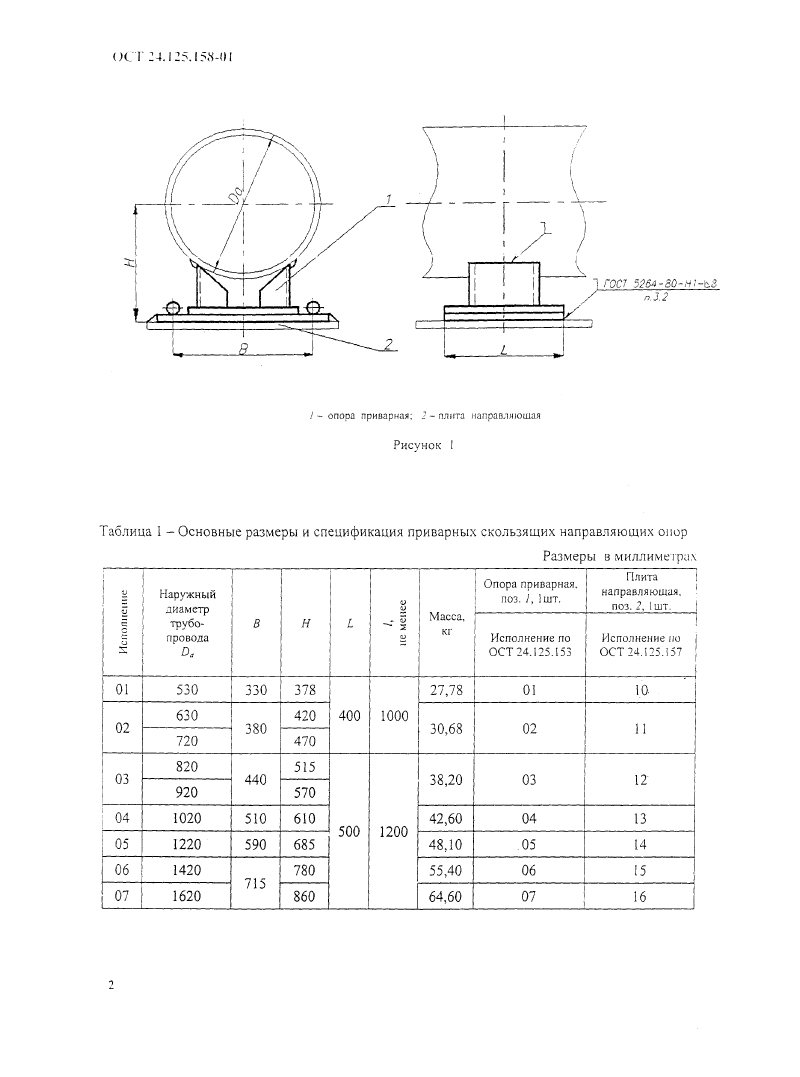

| Наименование | Наружный диаметр трубопровода Da | B | H | L | i, не менее | Масса, кг |
|---|---|---|---|---|---|---|
| 01 ОСТ 24.125.158-01 | 530 | 330 | 378 | 400 | 1000 | 27,78 |
| 02 ОСТ 24.125.158-01 | 630 | 380 | 420 | 400 | 1000 | 30,68 |
| 02 ОСТ 24.125.158-01 | 720 | 380 | 470 | 400 | 1000 | 30,68 |
| 03 ОСТ 24.125.158-01 | 820 | 440 | 515 | 500 | 1200 | 38,20 |
| 03 ОСТ 24.125.158-01 | 920 | 440 | 570 | 500 | 1200 | 38,20 |
| 04 ОСТ 24.125.158-01 | 1020 | 510 | 610 | 500 | 1200 | 42,60 |
| 05 ОСТ 24.125.158-01 | 1220 | 590 | 685 | 500 | 1200 | 48,10 |
| 06 ОСТ 24.125.158-01 | 1420 | 715 | 780 | 500 | 1200 | 55,40 |
| 07 ОСТ 24.125.158-01 | 1620 | 715 | 860 | 500 | 1200 | 64,60 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
