Опора скользящая трубопроводов ТЭС и АЭС ОСТ 24.125.154-01
Описание изделия
ООО "Изополимет Плюс" изготавливает скользящие опоры трубопроводов ТЭС и АЭС ОСТ 24.125.154-01. Изделие относится к серии ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и применяется в опорных узлах, где необходимо обеспечить скольжение трубопровода при сохранении расчетного положения. Таблица содержит исполнения 01-17 для наружных диаметров Da 57-920 мм. Размер B указан от 140 до 1150 мм, b — 60-620 мм, L — 80-200 мм, i — 60-180 мм, H — 135-686 мм. Масса опоры составляет от 1,99 до 86,32 кг.

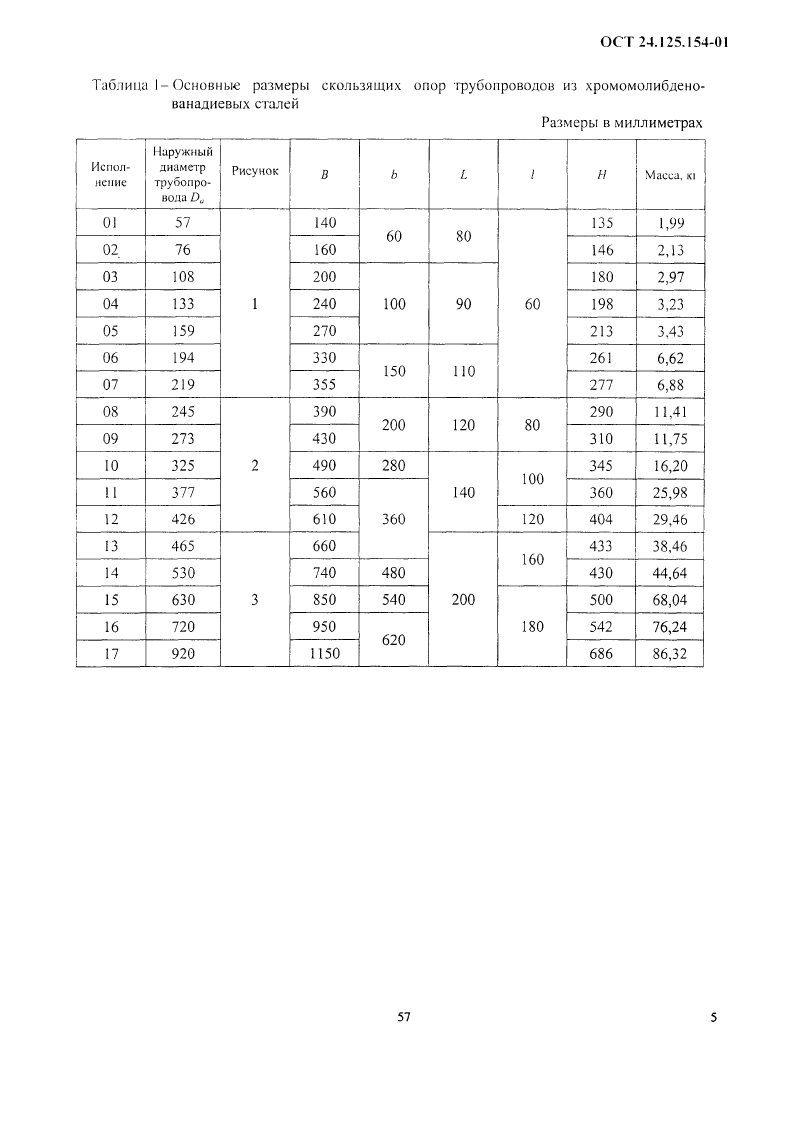

| Наименование | Наружный диаметр трубопровода Da | Рисунок | B | b | L | i | H | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 01 ОСТ 24.125.154-01 | 57 | 1 | 140 | 60 | 80 | 60 | 135 | 1,99 |
| 02 ОСТ 24.125.154-01 | 76 | 1 | 160 | 60 | 80 | 60 | 146 | 2,13 |
| 03 ОСТ 24.125.154-01 | 108 | 1 | 200 | 100 | 90 | 60 | 180 | 2,97 |
| 04 ОСТ 24.125.154-01 | 133 | 1 | 240 | 100 | 90 | 60 | 198 | 3,23 |
| 05 ОСТ 24.125.154-01 | 159 | 1 | 270 | 100 | 90 | 60 | 213 | 3,43 |
| 06 ОСТ 24.125.154-01 | 194 | 1 | 330 | 150 | 110 | 60 | 261 | 6,62 |
| 07 ОСТ 24.125.154-01 | 219 | 1 | 355 | 150 | 110 | 60 | 277 | 6,88 |
| 08 ОСТ 24.125.154-01 | 245 | 2 | 390 | 200 | 120 | 80 | 290 | 11,41 |
| 09 ОСТ 24.125.154-01 | 273 | 2 | 430 | 200 | 120 | 80 | 310 | 11,75 |
| 10 ОСТ 24.125.154-01 | 325 | 2 | 490 | 280 | 140 | 100 | 345 | 16,20 |
| 11 ОСТ 24.125.154-01 | 377 | 2 | 560 | 360 | 140 | 100 | 360 | 25,98 |
| 12 ОСТ 24.125.154-01 | 426 | 2 | 610 | 360 | 140 | 120 | 404 | 29,46 |
| 13 ОСТ 24.125.154-01 | 465 | 3 | 660 | 360 | 200 | 160 | 433 | 38,46 |
| 14 ОСТ 24.125.154-01 | 530 | 3 | 740 | 480 | 200 | 160 | 430 | 44,64 |
| 15 ОСТ 24.125.154-01 | 630 | 3 | 850 | 540 | 200 | 180 | 500 | 68,04 |
| 16 ОСТ 24.125.154-01 | 720 | 3 | 950 | 620 | 200 | 180 | 542 | 76,24 |
| 17 ОСТ 24.125.154-01 | 920 | 3 | 1150 | 620 | 200 | 180 | 686 | 86,32 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
