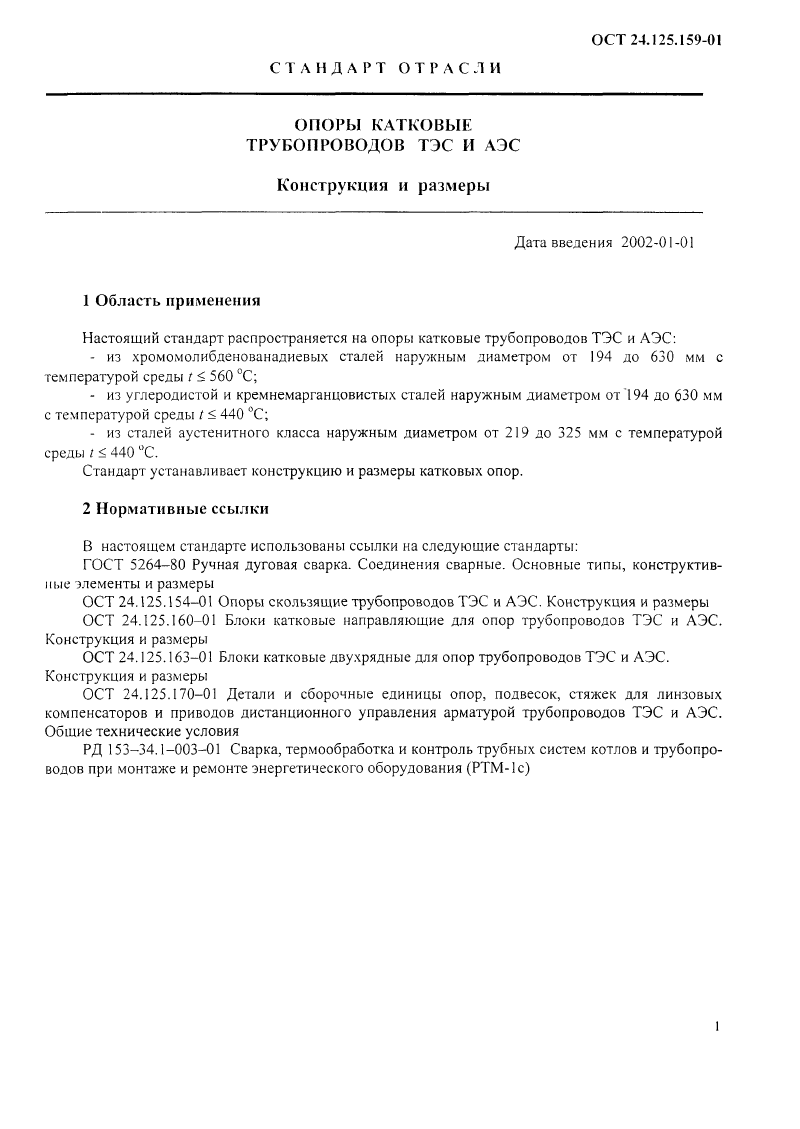

Опора катковая трубопроводов ТЭС и АЭС ОСТ 24.125.159-01
Описание изделия
ООО "Изополимет Плюс" изготавливает катковые опоры трубопроводов ТЭС и АЭС ОСТ 24.125.159-01. Изделие относится к серии ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и применяется в опорных узлах, где перемещения трубопровода воспринимаются катковыми элементами. В таблице представлены исполнения 01-20 для наружных диаметров Da от 194 до 630 мм. Размер B составляет 330-850 мм, B1 — 320 или 470 мм, H — 331-636 мм, i — не менее 600 или 800 мм. Масса опоры — от 33,90 до 153,08 кг.

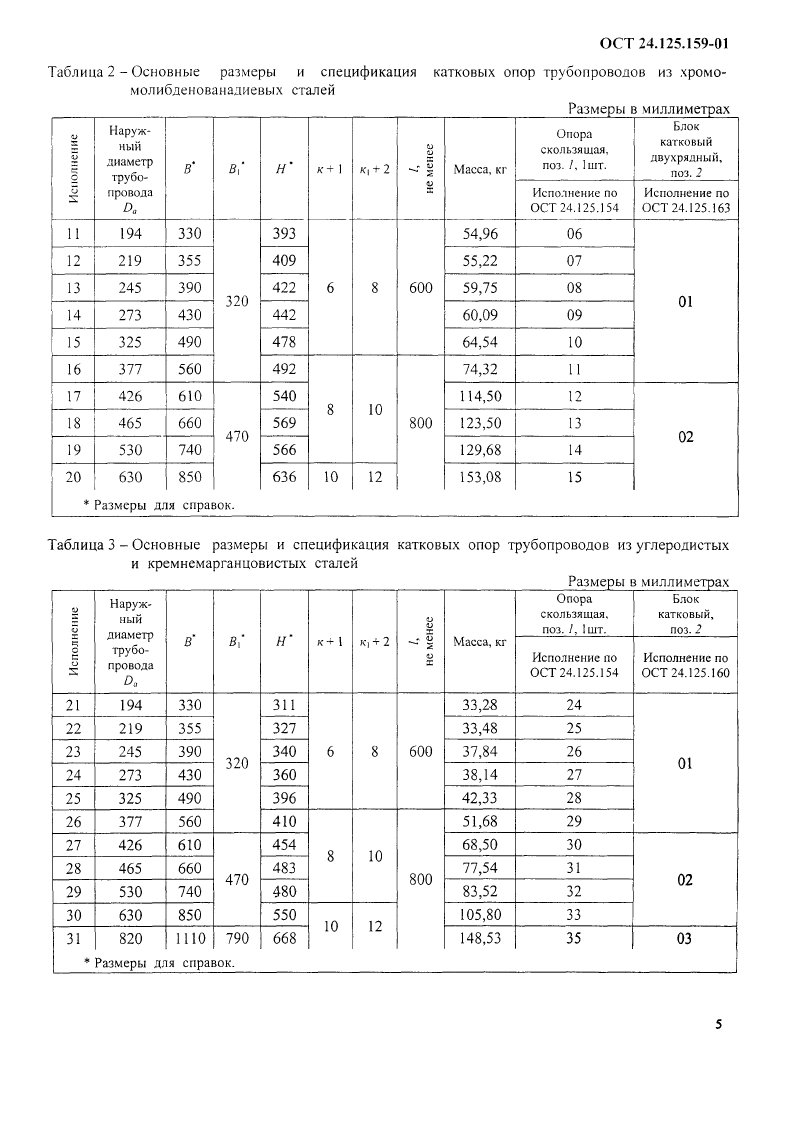

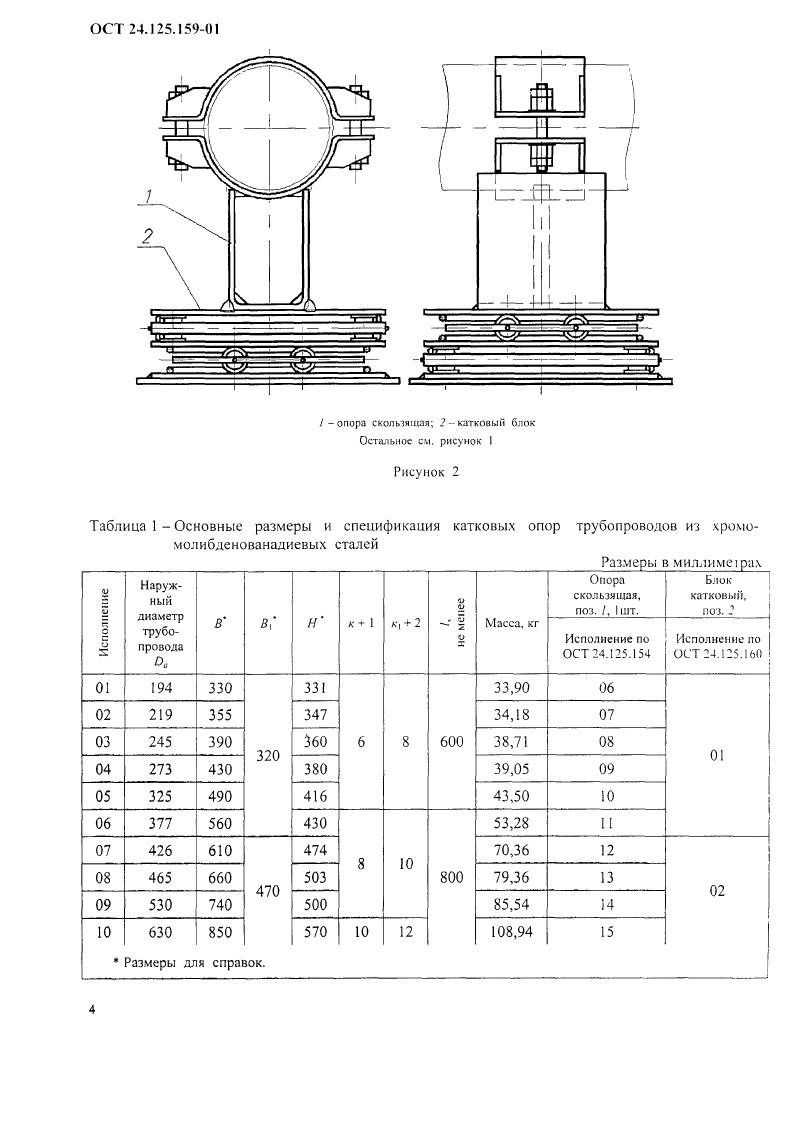

| Наименование | Наружный диаметр трубопровода Da | B | B1 | H | i, не менее | Масса, кг |
|---|---|---|---|---|---|---|
| 01 ОСТ 24.125.159-01 | 194 | 330 | 320 | 331 | 600 | 33,90 |
| 02 ОСТ 24.125.159-01 | 219 | 355 | 320 | 347 | 600 | 34,18 |
| 03 ОСТ 24.125.159-01 | 245 | 390 | 320 | 360 | 600 | 38,71 |
| 04 ОСТ 24.125.159-01 | 273 | 430 | 320 | 380 | 600 | 39,05 |
| 05 ОСТ 24.125.159-01 | 325 | 490 | 320 | 416 | 600 | 43,50 |
| 06 ОСТ 24.125.159-01 | 377 | 560 | 320 | 430 | 800 | 53,28 |
| 07 ОСТ 24.125.159-01 | 426 | 610 | 470 | 474 | 800 | 70,36 |
| 08 ОСТ 24.125.159-01 | 465 | 660 | 470 | 503 | 800 | 79,36 |
| 09 ОСТ 24.125.159-01 | 530 | 740 | 470 | 500 | 800 | 85,54 |
| 10 ОСТ 24.125.159-01 | 630 | 850 | 470 | 570 | 800 | 108,94 |
| 11 ОСТ 24.125.159-01 | 194 | 330 | 320 | 393 | 600 | 54,96 |
| 12 ОСТ 24.125.159-01 | 219 | 355 | 320 | 409 | 600 | 55,22 |
| 13 ОСТ 24.125.159-01 | 245 | 390 | 320 | 422 | 600 | 59,75 |
| 14 ОСТ 24.125.159-01 | 273 | 430 | 320 | 442 | 600 | 60,09 |
| 15 ОСТ 24.125.159-01 | 325 | 490 | 320 | 478 | 600 | 64,54 |
| 16 ОСТ 24.125.159-01 | 377 | 560 | 320 | 492 | 800 | 74,32 |
| 17 ОСТ 24.125.159-01 | 426 | 610 | 470 | 540 | 800 | 114,50 |
| 18 ОСТ 24.125.159-01 | 465 | 660 | 470 | 569 | 800 | 123,50 |
| 19 ОСТ 24.125.159-01 | 530 | 740 | 470 | 566 | 800 | 129,68 |
| 20 ОСТ 24.125.159-01 | 630 | 850 | 470 | 636 | 800 | 153,08 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ОСТ 24.125.128-01
Полухомуты для вертикальных трубопроводов ОСТ 24.125.128-01
ОСТ 24.125.151-01
Опора неподвижная трубопроводов ТЭС и АЭС ОСТ 24.125.151-01
ОСТ 24.125.154-01

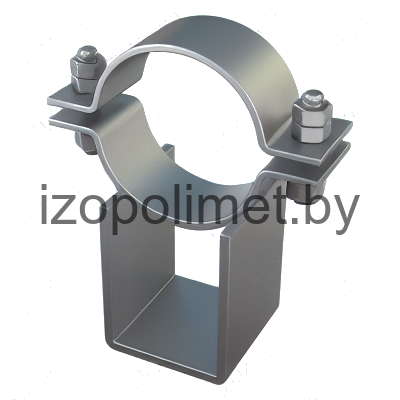

Опора скользящая трубопроводов ТЭС и АЭС ОСТ 24.125.154-01

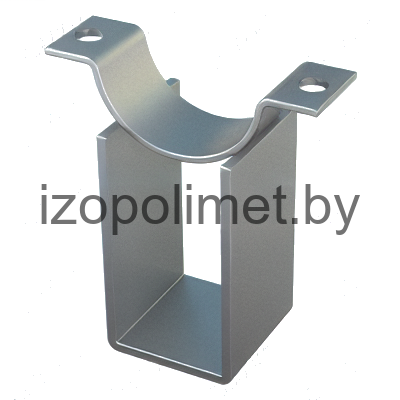

ОСТ 24.125.155-01
Корпуса скользящих опор ОСТ 24.125.155-01

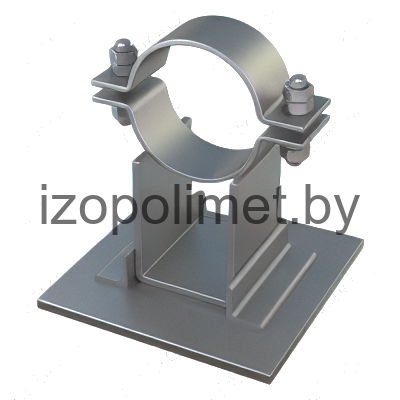

ОСТ 24.125.156-01
Опора скользящая направляющая хомутовая трубопроводов ТЭС и АЭС ОСТ 24.125.156-01
ОСТ 24.125.158-01

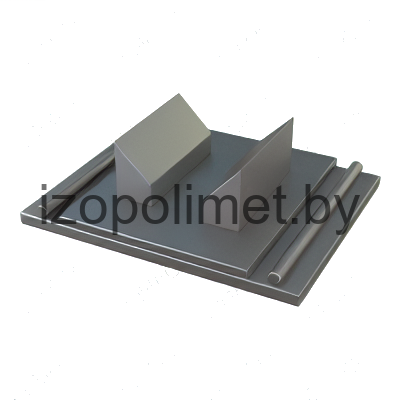

Опора скользящая направляющая приварная трубопроводов ТЭС и АЭС ОСТ 24.125.158-01

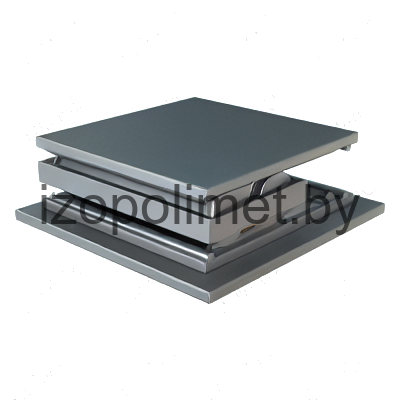

ОСТ 24.125.160-01
Блок катковый направляющий для опор трубопроводов ТЭС и АЭС ОСТ 24.125.160-01
ОСТ 24.125.161-01

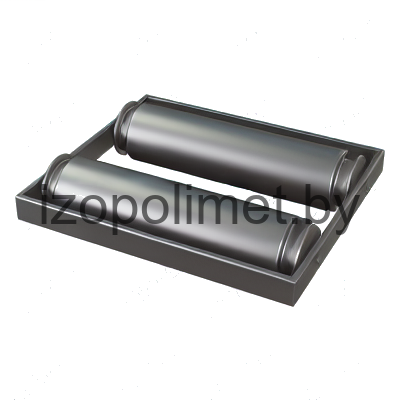

Обоймы катковые для опор трубопроводов ТЭС и АЭС ОСТ 24.125.161-01

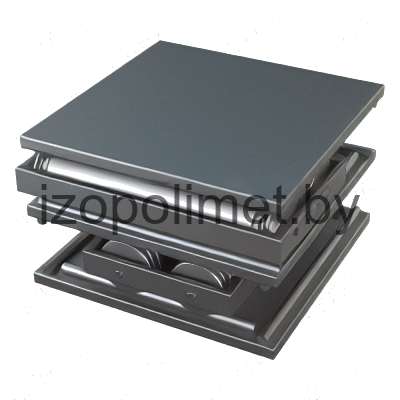

ОСТ 24.125.163-01
Блок катковый двухрядный для опор трубопроводов ТЭС и АЭС ОСТ 24.125.163-01
ОСТ 24.125.165-01

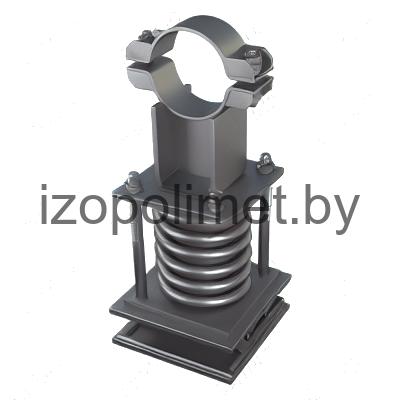

Опора катковая пружинная трубопроводов ТЭС и АЭС ОСТ 24.125.165-01

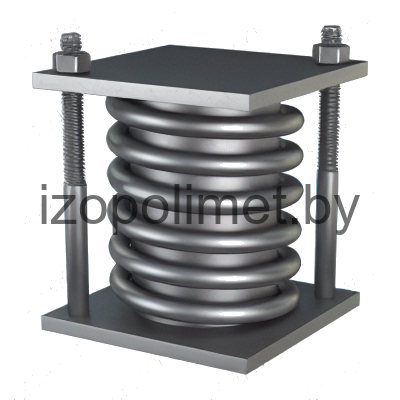

ОСТ 24.125.166-01
