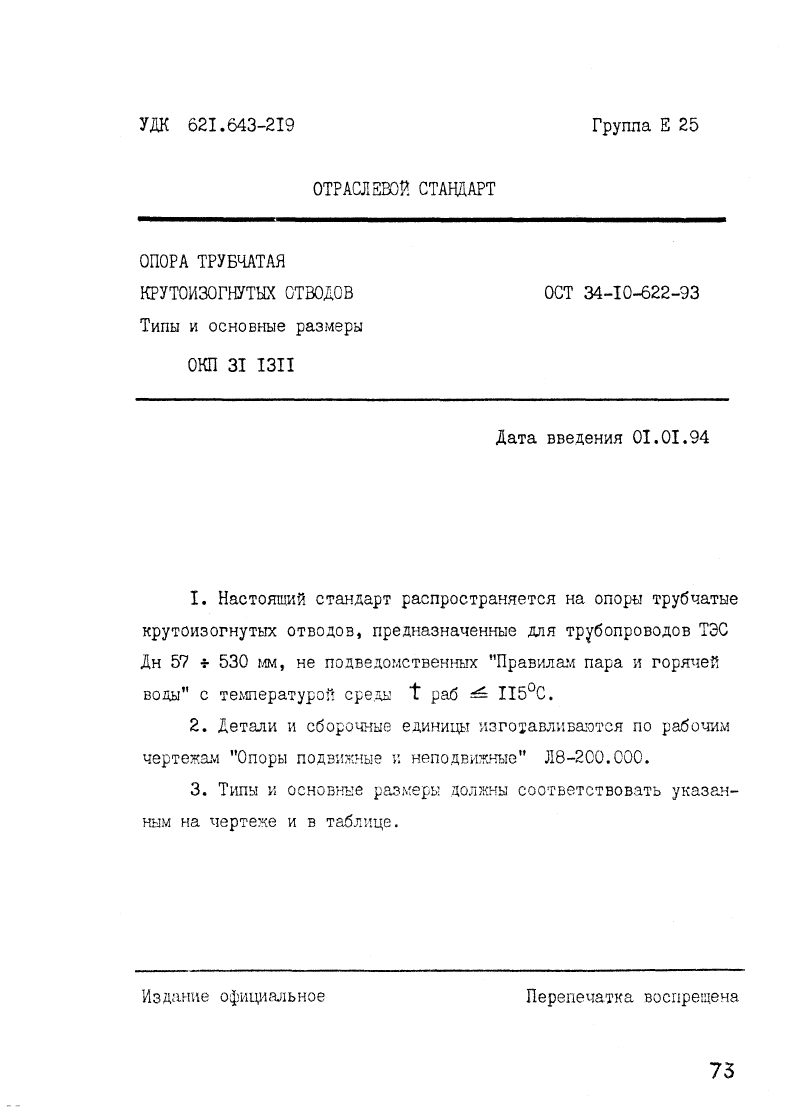

Опора трубчатая крутоизогнутых отводов ОСТ 34-10-622-93
Описание изделия
ООО "Изополимет Плюс" изготавливает трубчатые опоры крутоизогнутых отводов ОСТ 34-10-622-93 для трубопроводных систем. Изделие входит в серию ОСТ 34.10.610-93 - 34.10.745-93 и используется для опирания отводов с учетом диаметра и расчетной нагрузки. В таблице представлены исполнения 57-01 - 530-18 для Дн 57-530 мм. Допускаемая нагрузка составляет от 1,0 до 45,0 кН, высота опоры — 178-655 мм, масса — от 0,8 до 43,6 кг. Выбор исполнения выполняется по проектным параметрам трубопровода.

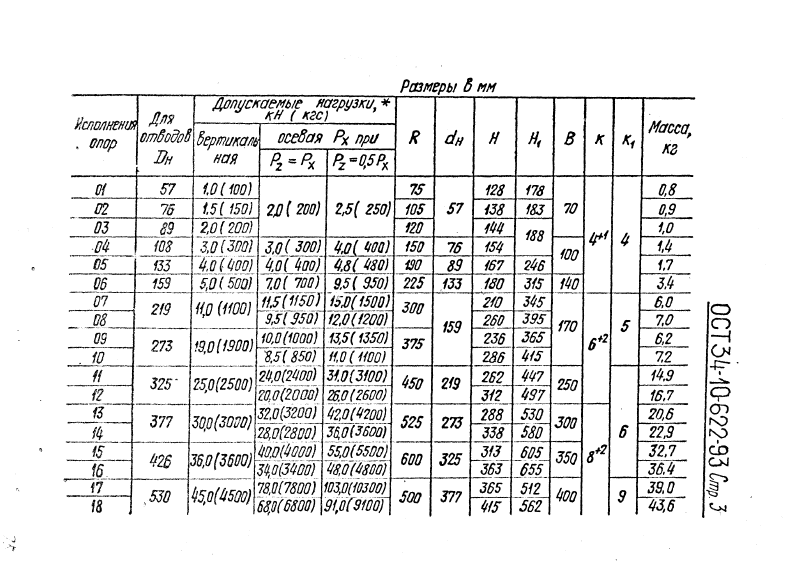

| Наименование блоков | Допускаемая нагрузка, кН | Диаметр Дн, мм | Высота опоры, мм | Масса опоры, кг |
|---|---|---|---|---|
| 57-01 ОСТ 34-10-622-93 | 1,0 | 57 | 178 | 0,8 |
| 76-02 ОСТ 34-10-622-93 | 1,5 | 76 | 183 | 0,9 |
| 89-03 ОСТ 34-10-622-93 | 2,0 | 89 | 188 | 1,0 |
| 108-04 ОСТ 34-10-622-93 | 3,0 | 108 | 188 | 1,4 |
| 133-05 ОСТ 34-10-622-93 | 4,0 | 133 | 246 | 1,7 |
| 159-06 ОСТ 34-10-622-93 | 5,0 | 159 | 315 | 3,4 |
| 219-07 ОСТ 34-10-622-93 | 11,0 | 219 | 345 | 6,0 |
| 219-08 ОСТ 34-10-622-93 | 11,0 | 219 | 395 | 7,0 |
| 273-09 ОСТ 34-10-622-93 | 19,0 | 273 | 365 | 6,2 |
| 273-10 ОСТ 34-10-622-93 | 19,0 | 273 | 415 | 7,2 |
| 325-11 ОСТ 34-10-622-93 | 25,0 | 325 | 447 | 14,9 |
| 325-12 ОСТ 34-10-622-93 | 25,0 | 325 | 497 | 16,7 |
| 377-13 ОСТ 34-10-622-93 | 30,0 | 377 | 530 | 20,6 |
| 377-14 ОСТ 34-10-622-93 | 30,0 | 377 | 580 | 22,9 |
| 426-15 ОСТ 34-10-622-93 | 36,0 | 426 | 605 | 32,7 |
| 426-16 ОСТ 34-10-622-93 | 36,0 | 426 | 655 | 36,4 |
| 530-17 ОСТ 34-10-622-93 | 45,0 | 530 | 512 | 39,0 |
| 530-18 ОСТ 34-10-622-93 | 45,0 | 530 | 565 | 43,6 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
