Опора скользящая неподвижная ОСТ 34-10-623-93
Категория
Опоры трубопроводов
Серия
ОСТ 34.10.610-93 - 34.10.745-93
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает скользящие неподвижные опоры ОСТ 34-10-623-93 для трубопроводов серии ОСТ 34.10.610-93 - 34.10.745-93. Изделие применяется в опорных узлах, где требуется сочетание скользящего опирания и фиксации по проектной схеме. По таблице доступны исполнения У и К для Дн от 57 до 1620 мм. Допускаемая нагрузка находится в диапазоне от 1,0 до 330,0 кН, ширина опоры — от 85 до 950 мм, масса блоков — от 2,3 до 351,0 кг. Конкретный вариант выбирают по диаметру, нагрузке и требуемой геометрии.

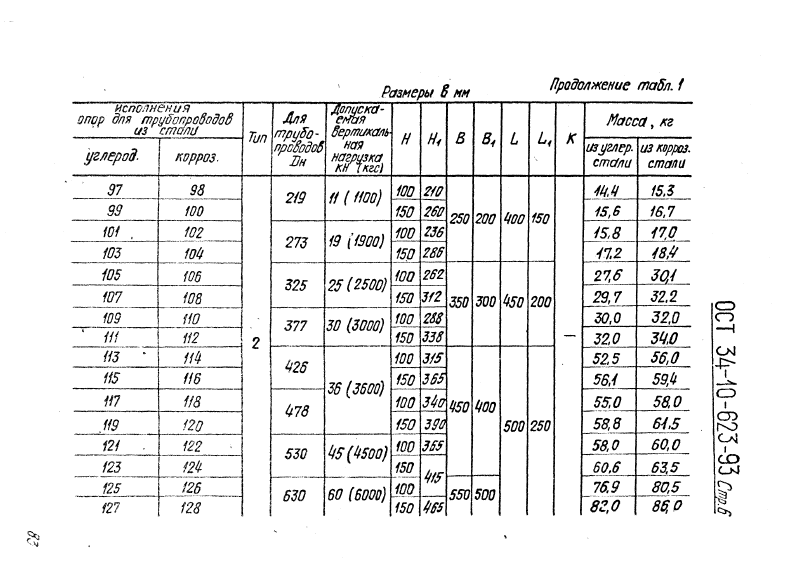

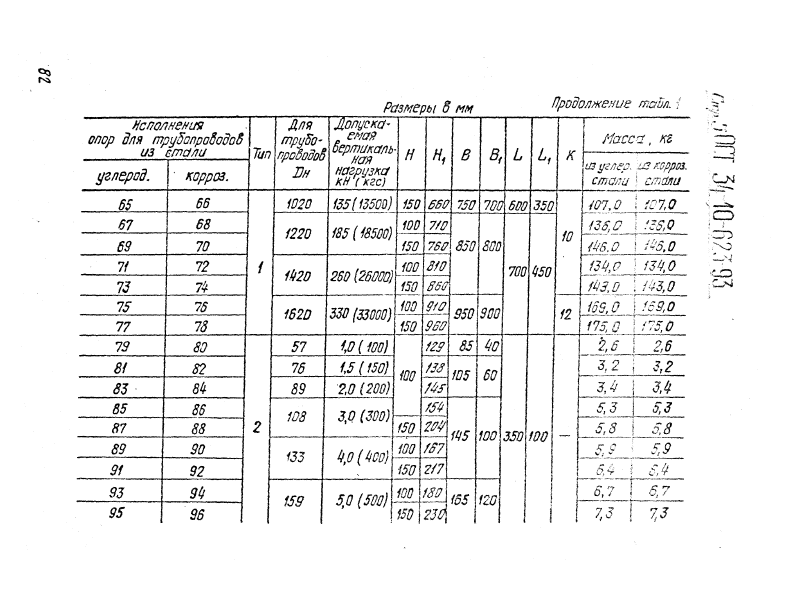

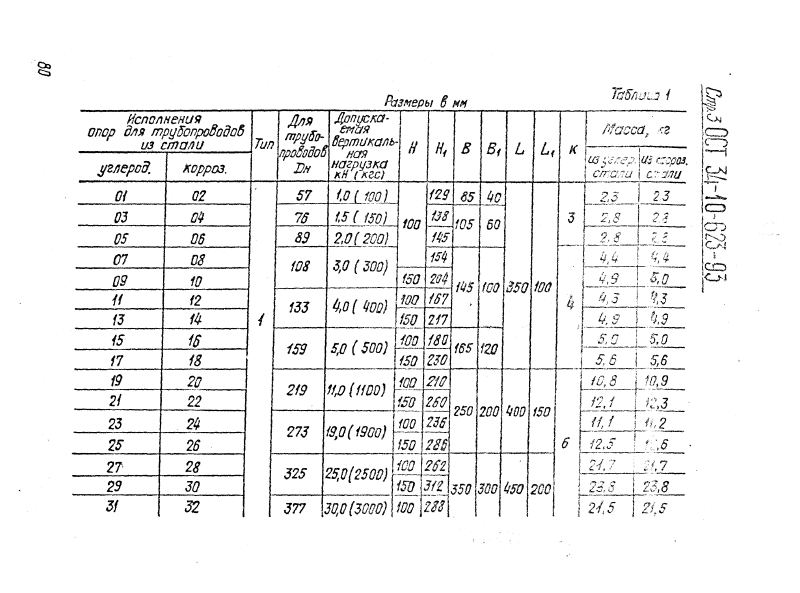

| Наименование | Допускаемая нагрузка кН | Диаметр Дн,мм | Ширина опоры, мм | Масса блоков, кг. | |
|---|---|---|---|---|---|
| 57У-01 ОСТ 34-10-623-93 | 1,0 | 57 | 85 | 2,3 | |
| 57К-02 ОСТ 34-10-623-93 | 1,0 | 57 | 85 | 2,3 | |
| 76У-03 ОСТ 34-10-623-93 | 1,5 | 76 | 105 | 2,8 | |
| 76К-04 ОСТ 34-10-623-93 | 1,5 | 76 | 105 | 2,8 | |
| 89У-05 ОСТ 34-10-623-93 | 2,0 | 89 | 105 | 2,8 | |
| 89К-06 ОСТ 34-10-623-93 | 2,0 | 89 | 105 | 2,8 | |
| 108У-07 ОСТ 34-10-623-93 | 3,0 | 108 | 145 | 4,4 | |
| 108К-08 ОСТ 34-10-623-93 | 3,0 | 108 | 145 | 4,4 | |
| 108У-09 ОСТ 34-10-623-93 | 3,0 | 108 | 145 | 4,9 | |
| 108К-10 ОСТ 34-10-623-93 | 3,0 | 108 | 145 | 5,0 | |
| 133У-11 ОСТ 34-10-623-93 | 4,0 | 133 | 145 | 4,3 | |
| 133К-12 ОСТ 34-10-623-93 | 4,0 | 133 | 145 | 4,3 | |
| 133У-13 ОСТ 34-10-623-93 | 4,0 | 133 | 145 | 4,9 | |
| 133К-14 ОСТ 34-10-623-93 | 4,0 | 133 | 145 | 4,9 | |
| 159У-15 ОСТ 34-10-623-93 | 5,0 | 159 | 165 | 5,0 | |
| 159К-16 ОСТ 34-10-623-93 | 5,0 | 159 | 165 | 5,0 | |
| 159У-17 ОСТ 34-10-623-93 | 5,0 | 159 | 165 | 5,6 | |
| 159К-18 ОСТ 34-10-623-93 | 5,0 | 159 | 165 | 5,6 | |
| 219У-19 ОСТ 34-10-623-93 | 11,0 | 219 | 250 | 10,8 | |
| 219К-20 ОСТ 34-10-623-93 | 11,0 | 219 | 250 | 10,9 | |
| 219У-21 ОСТ 34-10-623-93 | 11,0 | 219 | 250 | 12,1 | |
| 219К-22 ОСТ 34-10-623-93 | 11,0 | 219 | 250 | 12,3 | |
| 273У-23 ОСТ 34-10-623-93 | 19,0 | 273 | 250 | 11,1 | |
| 273К-24 ОСТ 34-10-623-93 | 19,0 | 273 | 250 | 11,2 | |
| 273У-25 ОСТ 34-10-623-93 | 19,0 | 273 | 250 | 12,5 | |
| 273К-26 ОСТ 34-10-623-93 | 19,0 | 273 | 250 | 12,6 | |
| 325У-27 ОСТ 34-10-623-93 | 25,0 | 325 | 350 | 21,7 | |
| 325К-28 ОСТ 34-10-623-93 | 25,0 | 325 | 350 | 21,7 | |
| 325У-29 ОСТ 34-10-623-93 | 25,0 | 325 | 350 | 23,8 | |
| 325К-30 ОСТ 34-10-623-93 | 25,0 | 325 | 350 | 23,8 | |

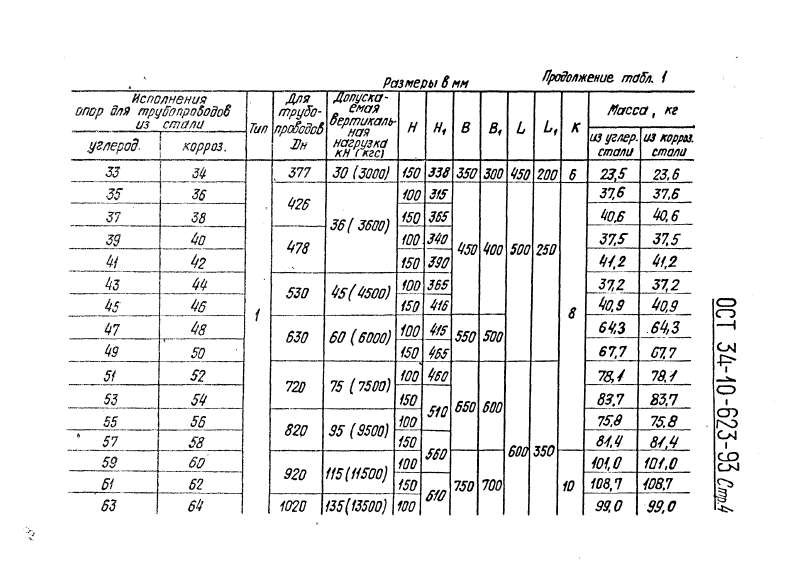

| 377У-31 ОСТ 34-10-623-93 | 30,0 | 377 | 350 | 21,8 | |
| 377К-32 ОСТ 34-10-623-93 | 30,0 | 377 | 350 | 21,8 | |
| 377У-33 ОСТ 34-10-623-93 | 30,0 | 377 | 350 | 23,5 | |
| 377К-34 ОСТ 34-10-623-93 | 30,0 | 377 | 350 | 23,6 | |
| 426У-35 ОСТ 34-10-623-93 | 36,0 | 426 | 450 | 37,6 | |
| 426К-36 ОСТ 34-10-623-93 | 36,0 | 426 | 450 | 37,6 | |
| 426У-37 ОСТ 34-10-623-93 | 36,0 | 426 | 450 | 40,6 | |
| 426К-38 ОСТ 34-10-623-93 | 36,0 | 426 | 450 | 40,6 | |
| 478У-39 ОСТ 34-10-623-93 | 36,0 | 478 | 450 | 37,5 | |
| 478У-40 ОСТ 34-10-623-93 | 36,0 | 478 | 450 | 37,5 | |
| 478У-41 ОСТ 34-10-623-93 | 36,0 | 478 | 450 | 41,2 | |
| 478У-42 ОСТ 34-10-623-93 | 36,0 | 478 | 450 | 41,2 | |
| 530У-43 ОСТ 34-10-623-93 | 45,0 | 530 | 450 | 37,2 | |
| 530К-44 ОСТ 34-10-623-93 | 45,0 | 530 | 450 | 37,2 | |
| 530У-45 ОСТ 34-10-623-93 | 45,0 | 530 | 450 | 40,9 | |
| 530К-46 ОСТ 34-10-623-93 | 45,0 | 530 | 450 | 40,9 | |
| 630У-47 ОСТ 34-10-623-93 | 60,0 | 630 | 550 | 64,3 | |
| 630К-48 ОСТ 34-10-623-93 | 60,0 | 630 | 550 | 64,3 | |
| 630У-49 ОСТ 34-10-623-93 | 60,0 | 630 | 550 | 67,7 | |
| 630К-50 ОСТ 34-10-623-93 | 60,0 | 630 | 550 | 67,7 | |
| 720У-51 ОСТ 34-10-623-93 | 75,0 | 720 | 650 | 78,1 | |
| 720К-52 ОСТ 34-10-623-93 | 75,0 | 720 | 650 | 78,1 | |
| 720У-53 ОСТ 34-10-623-93 | 75,0 | 720 | 650 | 83,7 | |
| 720К-54 ОСТ 34-10-623-93 | 75,0 | 720 | 650 | 83,7 | |
| 820У-55 ОСТ 34-10-623-93 | 95,0 | 820 | 650 | 75,8 | |
| 820К-56 ОСТ 34-10-623-93 | 95,0 | 820 | 650 | 75,8 | |
| 820У-57 ОСТ 34-10-623-93 | 95,0 | 820 | 650 | 81,4 | |
| 820К-58 ОСТ 34-10-623-93 | 95,0 | 820 | 650 | 81,4 | |
| 920У-59 ОСТ 34-10-623-93 | 115,0 | 920 | 750 | 101,0 | |
| 920К-60 ОСТ 34-10-623-93 | 115,0 | 920 | 750 | 101,0 | |
| 920У-61 ОСТ 34-10-623-93 | 115,0 | 920 | 750 | 108,7 | |
| 920К-62 ОСТ 34-10-623-93 | 115,0 | 920 | 750 | 108,7 | |
| 1020У-63 ОСТ 34-10-623-93 | 135,0 | 1020 | 750 | 99,0 | |
| 1020К-64 ОСТ 34-10-623-93 | 135,0 | 1020 | 750 | 99,0 | |
| 1020У-65 ОСТ 34-10-623-93 | 135,0 | 1020 | 750 | 107,0 | |
| 1020К-66 ОСТ 34-10-623-93 | 135,0 | 1020 | 750 | 107,0 | |
| 1220У-67 ОСТ 34-10-623-93 | 185,0 | 1220 | 850 | 136,0 | |
| 1220К-68 ОСТ 34-10-623-93 | 185,0 | 1220 | 850 | 136,0 | |
| 1220У-69 ОСТ 34-10-623-93 | 185,0 | 1220 | 850 | 146,0 | |
| 1220К-70 ОСТ 34-10-623-93 | 185,0 | 1220 | 850 | 146,0 | |
| 1420У-71 ОСТ 34-10-623-93 | 260,0 | 1420 | 850 | 134,0 | |
| 1420К-72 ОСТ 34-10-623-93 | 260,0 | 1420 | 850 | 134,0 | |
| 1420У-73 ОСТ 34-10-623-93 | 260,0 | 1420 | 850 | 143,0 | |
| 1420К-74 ОСТ 34-10-623-93 | 260,0 | 1420 | 850 | 143,0 | |
| 1620У-75 ОСТ 34-10-623-93 | 330,0 | 1620 | 950 | 169,0 | |
| 1620К-76 ОСТ 34-10-623-93 | 330,0 | 1620 | 950 | 169,0 | |
| 1620У-77 ОСТ 34-10-623-93 | 330,0 | 1620 | 950 | 175,0 | |
| 1620К-78 ОСТ 34-10-623-93 | 330,0 | 1620 | 950 | 175,0 | |
| 57У-79 ОСТ 34-10-623-93 | 1,0 | 57 | 85 | 2,6 | |
| 57К-80 ОСТ 34-10-623-93 | 1,0 | 57 | 85 | 2,6 | |
| 76У-81 ОСТ 34-10-623-93 | 1,5 | 76 | 105 | 3,2 | |
| 76К-82 ОСТ 34-10-623-93 | 1,5 | 76 | 105 | 3,2 | |
| 89У-83 ОСТ 34-10-623-93 | 2,0 | 89 | 105 | 3,4 | |
| 89К-84 ОСТ 34-10-623-93 | 2,0 | 89 | 105 | 3,4 | |
| 108У-85 ОСТ 34-10-623-93 | 3,0 | 108 | 145 | 5,3 | |
| 108К-86 ОСТ 34-10-623-93 | 3,0 | 108 | 145 | 5,3 | |
| 108У-87 ОСТ 34-10-623-93 | 3,0 | 108 | 145 | 5,8 | |
| 108К-88 ОСТ 34-10-623-93 | 3,0 | 108 | 145 | 5,8 | |
| 133У-89 ОСТ 34-10-623-93 | 4,0 | 133 | 145 | 5,9 | |
| 133К-90 ОСТ 34-10-623-93 | 4,0 | 133 | 145 | 5,9 | |
| 133У-91 ОСТ 34-10-623-93 | 4,0 | 133 | 145 | 6,4 | |
| 133К-92 ОСТ 34-10-623-93 | 4,0 | 133 | 145 | 6,4 | |
| 159У-93 ОСТ 34-10-623-93 | 5,0 | 159 | 165 | 6,7 | |
| 159К-94 ОСТ 34-10-623-93 | 5,0 | 159 | 165 | 6,7 | |
| 159У-95 ОСТ 34-10-623-93 | 5,0 | 159 | 165 | 7,3 | |
| 159К-96 ОСТ 34-10-623-93 | 5,0 | 159 | 165 | 7,3 | |
| 219У-97 ОСТ 34-10-623-93 | 11,0 | 219 | 250 | 14,4 | |
| 219К-98 ОСТ 34-10-623-93 | 11,0 | 219 | 250 | 15,3 | |
| 219У-99 ОСТ 34-10-623-93 | 11,0 | 219 | 250 | 15,6 | |
| 219К-100 ОСТ 34-10-623-93 | 11,0 | 219 | 250 | 16,7 | |
| 273У-101 ОСТ 34-10-623-93 | 19,0 | 273 | 250 | 15,8 | |
| 273К-102 ОСТ 34-10-623-93 | 19,0 | 273 | 250 | 17,0 | |
| 273У-103 ОСТ 34-10-623-93 | 19,0 | 273 | 250 | 17,2 | |
| 273К-104 ОСТ 34-10-623-93 | 19,0 | 273 | 250 | 18,4 | |
| 325У-105 ОСТ 34-10-623-93 | 25,0 | 325 | 350 | 27,6 | |
| 325К-106 ОСТ 34-10-623-93 | 25,0 | 325 | 350 | 30,1 | |
| 325У-107 ОСТ 34-10-623-93 | 25,0 | 325 | 350 | 29,7 | |
| 325К-108 ОСТ 34-10-623-93 | 25,0 | 325 | 350 | 32,2 | |
| 377У-109 ОСТ 34-10-623-93 | 30,0 | 377 | 350 | 30,0 | |
| 377К-110 ОСТ 34-10-623-93 | 30,0 | 377 | 350 | 32,0 | |
| 377У-111 ОСТ 34-10-623-93 | 30,0 | 377 | 350 | 32,0 | |
| 377К-112 ОСТ 34-10-623-93 | 30,0 | 377 | 350 | 34,0 | |
| 426У-113 ОСТ 34-10-623-93 | 36,0 | 426 | 450 | 52,8 | |
| 426К-114 ОСТ 34-10-623-93 | 36,0 | 426 | 450 | 56,0 | |
| 426У-115 ОСТ 34-10-623-93 | 36,0 | 426 | 450 | 56,1 | |
| 426К-116 ОСТ 34-10-623-93 | 36,0 | 426 | 450 | 59,4 | |
| 478У-117 ОСТ 34-10-623-93 | 36,0 | 478 | 450 | 55,0 | |
| 478У-118 ОСТ 34-10-623-93 | 36,0 | 478 | 450 | 58,0 | |
| 478У-119 ОСТ 34-10-623-93 | 36,0 | 478 | 450 | 58,8 | |
| 478У-120 ОСТ 34-10-623-93 | 36,0 | 478 | 450 | 61,5 | |
| 530У-121 ОСТ 34-10-623-93 | 45,0 | 530 | 450 | 58,0 | |
| 530К-122 ОСТ 34-10-623-93 | 45,0 | 530 | 450 | 60,0 | |
| 530У-123 ОСТ 34-10-623-93 | 45,0 | 530 | 450 | 60,6 | |
| 530К-124 ОСТ 34-10-623-93 | 45,0 | 530 | 450 | 63,5 | |
| 630У-125 ОСТ 34-10-623-93 | 60,0 | 630 | 550 | 76,9 | |
| 630К-126 ОСТ 34-10-623-93 | 60,0 | 630 | 550 | 80,5 | |
| 630У-127 ОСТ 34-10-623-93 | 60,0 | 630 | 550 | 82,0 | |
| 630К-128 ОСТ 34-10-623-93 | 60,0 | 630 | 550 | 86,0 | |

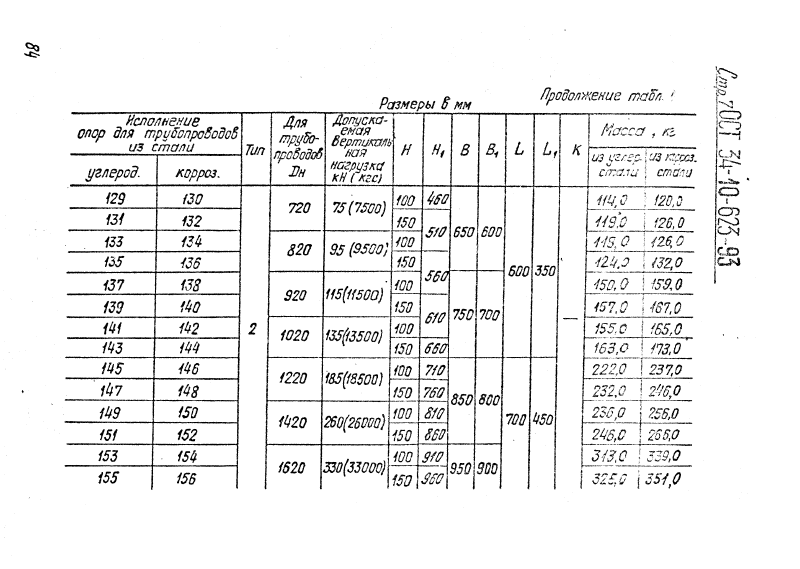

| 720У-129 ОСТ 34-10-623-93 | 75,0 | 720 | 650 | 114,0 | |
| 720К-130 ОСТ 34-10-623-93 | 75,0 | 720 | 650 | 120,0 | |
| 720У-131 ОСТ 34-10-623-93 | 75,0 | 720 | 650 | 119,0 | |
| 720К-132 ОСТ 34-10-623-93 | 75,0 | 720 | 650 | 126,0 | |
| 820У-133 ОСТ 34-10-623-93 | 95,0 | 820 | 650 | 118,0 | |
| 820К-134 ОСТ 34-10-623-93 | 95,0 | 820 | 650 | 126,0 | |
| 820У-135 ОСТ 34-10-623-93 | 95,0 | 820 | 650 | 124,0 | |
| 820К-136 ОСТ 34-10-623-93 | 95,0 | 820 | 650 | 132,0 | |
| 920У-137 ОСТ 34-10-623-93 | 115,0 | 920 | 750 | 150,0 | |
| 920К-138 ОСТ 34-10-623-93 | 115,0 | 920 | 750 | 159,0 | |
| 920У-139 ОСТ 34-10-623-93 | 115,0 | 920 | 750 | 157,0 | |
| 920К-140 ОСТ 34-10-623-93 | 115,0 | 920 | 750 | 161,0 | |
| 1020У-141 ОСТ 34-10-623-93 | 135,0 | 1020 | 750 | 155,0 | |
| 1020К-142 ОСТ 34-10-623-93 | 135,0 | 1020 | 750 | 165,0 | |
| 1020У-143 ОСТ 34-10-623-93 | 135,0 | 1020 | 750 | 168,0 | |
| 1020К-144 ОСТ 34-10-623-93 | 135,0 | 1020 | 750 | 173,0 | |
| 1220У-145 ОСТ 34-10-623-93 | 185,0 | 1220 | 850 | 222,0 | |
| 1220К-146 ОСТ 34-10-623-93 | 185,0 | 1220 | 850 | 237,0 | |
| 1220У-147 ОСТ 34-10-723-93 | 185,0 | 1220 | 850 | 232,0 | |
| 1220К-148 ОСТ 34-10-723-93 | 185,0 | 1220 | 850 | 246,0 | |
| 1420У-149 ОСТ 34-10-723-93 | 260,0 | 1420 | 850 | 236,0 | |
| 1420К-150 ОСТ 34-10-723-93 | 260,0 | 1420 | 850 | 258,0 | |
| 1420У-151 ОСТ 34-10-723-93 | 260,0 | 1420 | 850 | 248,0 | |
| 1420К-152 ОСТ 34-10-723-93 | 260,0 | 1420 | 850 | 266,0 | |
| 1620У-153 ОСТ 34-10-723-93 | 330,0 | 1620 | 950 | 313,0 | |
| 1620К-154 ОСТ 34-10-723-93 | 330,0 | 1620 | 950 | 339,0 | |
| 1620У-155 ОСТ 34-10-723-93 | 330,0 | 1620 | 950 | 325,0 | |
| 1620К-156 ОСТ 34-10-723-93 | 330,0 | 1620 | 950 | 351,0 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
