Блок подвески хомутовый для горизонтальных трубопроводов ОСТ 34-10-725-93

Категория
Опоры трубопроводов
Серия
ОСТ 34.10.610-93 - 34.10.745-93
Базовая стоимость
от 10 руб
Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает хомутовые блоки подвески ОСТ 34-10-725-93 для горизонтальных трубопроводов ТЭС и АЭС. Изделие входит в серию ОСТ 34.10.610-93 - 34.10.745-93 и применяется в подвесных узлах, где труба удерживается хомутовым блоком. По таблице доступны исполнения У и К для Дн 57-530 мм. Допускаемая нагрузка составляет от 0,9 до 33,3 кН, высота до центра хомута — от 927 до 1545 мм, масса блоков — от 2 до 25 кг. Исполнение выбирают по диаметру и расчетной нагрузке.

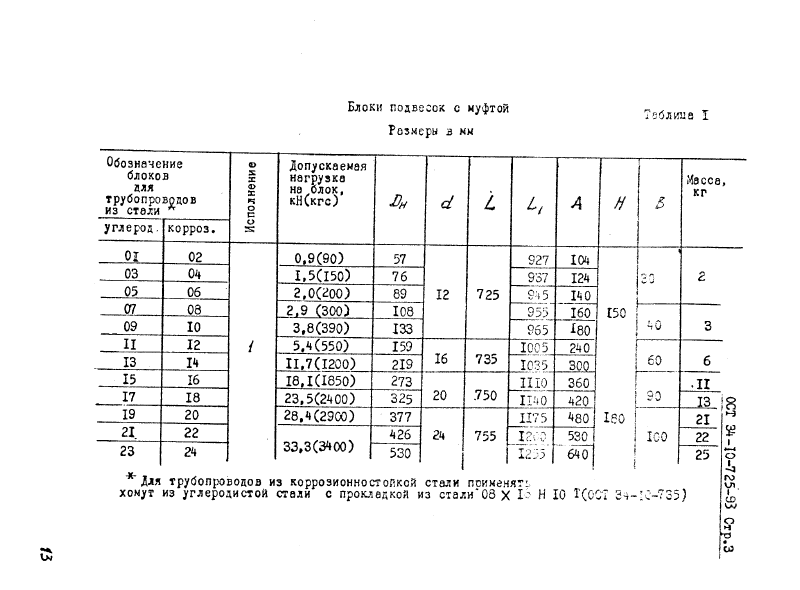

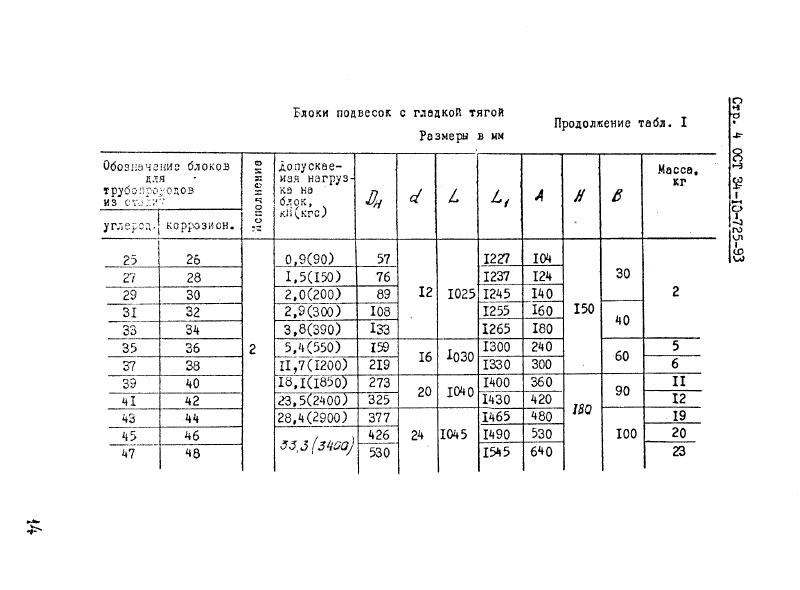

Наименование блоковДопускаемая нагрузка, кНДиаметр Дн, ммВысота до цента хомута, ммМасса блоков, кг
57У-01 ОСТ 34-10-725-930,9579272
57К-02 ОСТ 34-10-725-930,9579272
76У-03 ОСТ 34-10-725-931,5769372
76К-04 ОСТ 34-10-725-931,5769372
89У-05 ОСТ 34-10-725-932,0899452
89К-06 ОСТ 34-10-725-932,0899452
108У-07 ОСТ 34-10-725-932,91089553
108К-08 ОСТ 34-10-725-932,91089553
133У-09 ОСТ 34-10-725-933,81339653
133К-10 ОСТ 34-10-725-933,81339653
159У-11 ОСТ 34-10-725-935,415910056
159К-12 ОСТ 34-10-725-935,415910056
219У-13 ОСТ 34-10-725-9311,721910356
219К-14 ОСТ 34-10-725-9311,721910356
273У-15 ОСТ 34-10-725-9318,1273111011
273К-16 ОСТ 34-10-725-9318,1273111011
325У-17 ОСТ 34-10-725-9323,5325114013
325К-18 ОСТ 34-10-725-9323,5325114013
377У-19 ОСТ 34-10-725-9328,4377117521
377К-20 ОСТ 34-10-725-9328,4377117521
426У-21 ОСТ 34-10-725-9333,3426120022
426К-22 ОСТ 34-10-725-9333,3426120022
530У-23 ОСТ 34-10-725-9333,3530125525
530К-24 ОСТ 34-10-725-9333,3530125525
57У-25 ОСТ 34-10-725-930,95712272
57К-26 ОСТ 34-10-725-930,95712272
76У-27 ОСТ 34-10-725-931,57612372
76К-27 ОСТ 34-10-725-931,57612372
89У-29 ОСТ 34-10-725-932,08912452
89К-30 ОСТ 34-10-725-932,08912452
108У-31 ОСТ 34-10-725-932,910812552
108К-32 ОСТ 34-10-725-932,910812552
133У-33 ОСТ 34-10-725-933,813312652
133К-34 ОСТ 34-10-725-933,813312652
159У-35 ОСТ 34-10-725-935,415913005
159К-36 ОСТ 34-10-725-935,415913005
219У-37 ОСТ 34-10-725-9311,721913306
219К-38 ОСТ 34-10-725-9311,721913306
273У-39 ОСТ 34-10-725-9318,1273140011
273К-40 ОСТ 34-10-725-9318,1273140011
325У-41 ОСТ 34-10-725-9323,5325143012
325К-42 ОСТ 34-10-725-9323,5325143012
377У-43 ОСТ 34-10-725-9328,4377146519
377К-44 ОСТ 34-10-725-9328,4377146519
426У-45 ОСТ 34-10-725-9333,3426149020
426К-46 ОСТ 34-10-725-9333,3426149020
530У-47 ОСТ 34-10-725-9333,3530154523
530К-48 ОСТ 34-10-725-9333,3530154523

* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.

Похожая продукция

ОСТ 34-10-619-93
от 10 руб

ОСТ 34-10-619-93

Опора катковая ОСТ 34-10-619-93

ОСТ 34-10-620-93
от 10 руб

ОСТ 34-10-620-93

Опора скользящая и неподвижная с направляющим хомутом ОСТ 34-10-620-93

ОСТ 34-10-621-93
от 10 руб

ОСТ 34-10-621-93

Опора сварных отводов ОСТ 34-10-621-93

ОСТ 34-10-622-93
от 10 руб

ОСТ 34-10-622-93

Опора трубчатая крутоизогнутых отводов ОСТ 34-10-622-93

ОСТ 34-10-623-93
от 10 руб

ОСТ 34-10-623-93

Опора скользящая неподвижная ОСТ 34-10-623-93

ОСТ 34-10-724-93
от 10 руб

ОСТ 34-10-724-93

Блок подвески приварной для горизонтальных трубопроводов ОСТ 34-10-724-93

ОСТ 34-10-726-93
от 10 руб

ОСТ 34-10-726-93

Блок подвески с опорной балкой ОСТ 34-10-726-93

ОСТ 34-10-727-93
от 10 руб

ОСТ 34-10-727-93

Блок подвески приварной для вертикальных трубопроводов ОСТ 34-10-727-93

ОСТ 34-10-728-93
от 10 руб

ОСТ 34-10-728-93

Блок подвески хомутовый для вертикальных трубопроводов ОСТ 34-10-728-93

ОСТ 34-10-729-93
от 10 руб

ОСТ 34-10-729-93

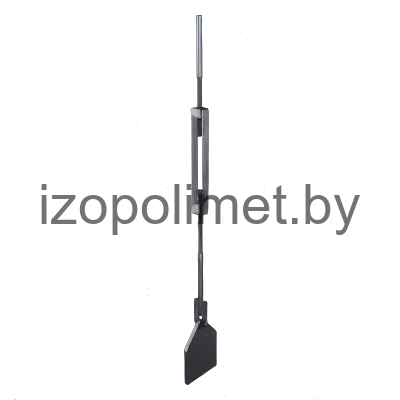

Блок подвески с проушиной ОСТ 34-10-729-93

ОСТ 34-10-730-93
от 10 руб

ОСТ 34-10-730-93

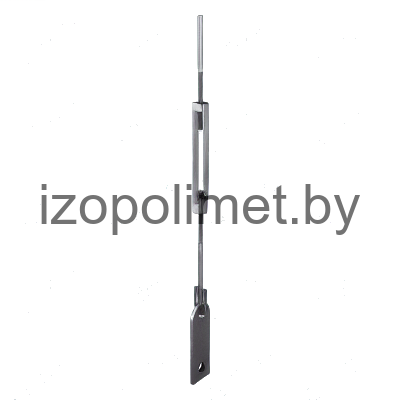

Блок подвески с серьгой ОСТ 34-10-730-93
