Блок подвески с опорной балкой ОСТ 34-10-726-93

Категория
Опоры трубопроводов
Серия
ОСТ 34.10.610-93 - 34.10.745-93
Базовая стоимость
от 10 руб
Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает блоки подвески с опорной балкой ОСТ 34-10-726-93 для трубопроводов серии ОСТ 34.10.610-93 - 34.10.745-93. Изделие применяется в составе подвесок, где расчетная нагрузка передается через опорную балку. В таблице приведены исполнения У и К для Дн от 57 до 1620 мм. Допускаемая нагрузка составляет от 0,9 до 196,2 кН, высота опорной балки — 80-300 мм. Масса блоков зависит от исполнения и находится в диапазоне от 11,4 до 434,0 кг.

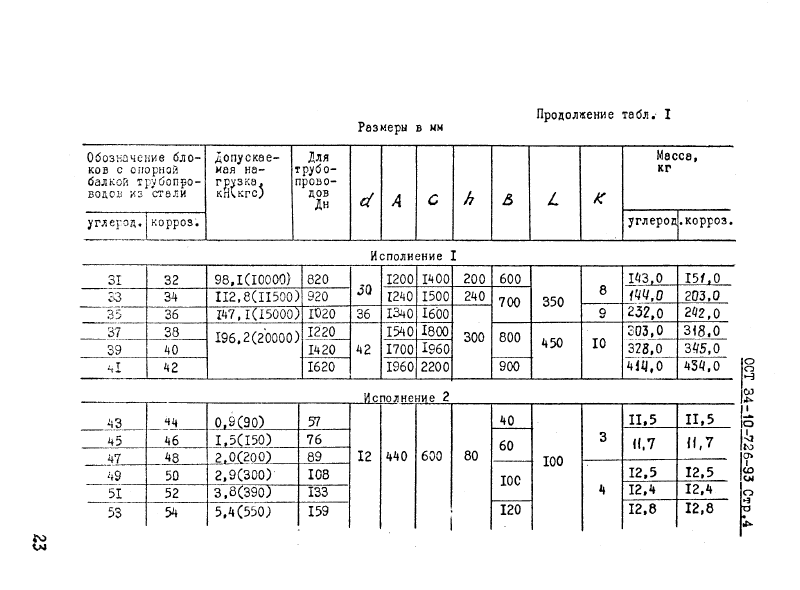

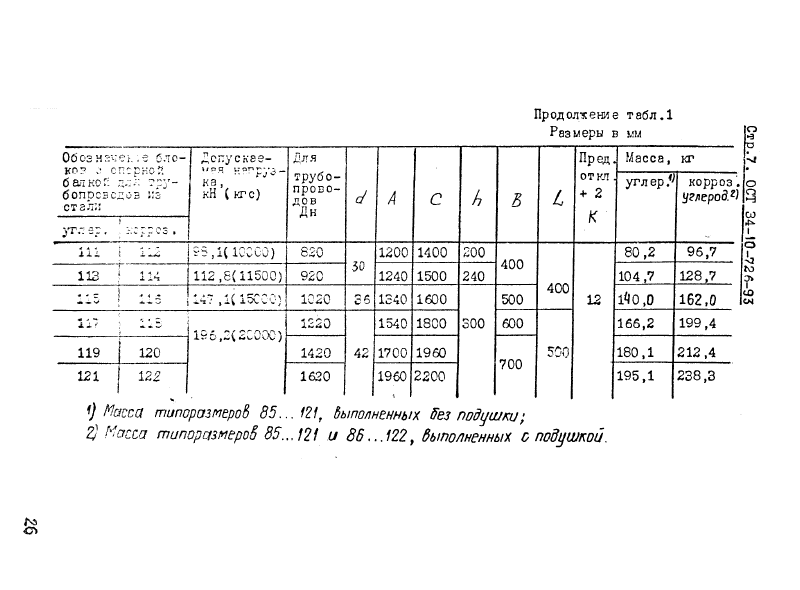

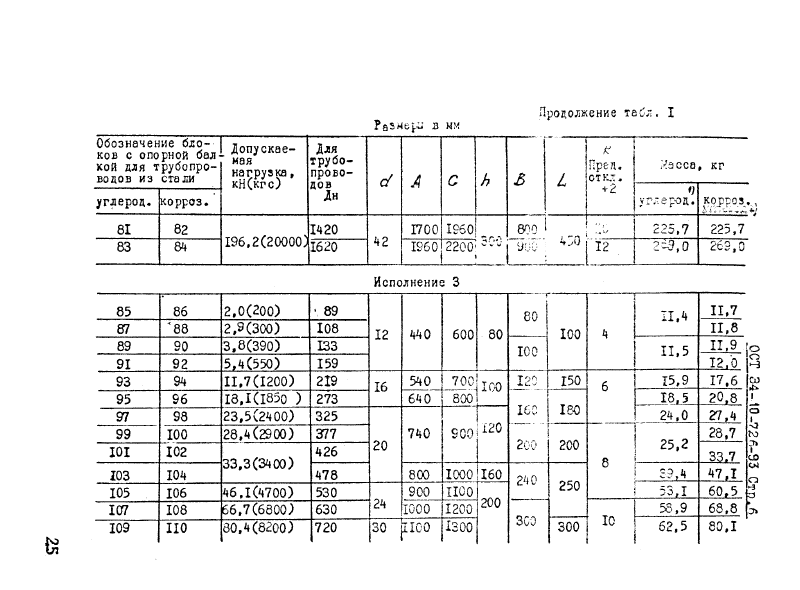

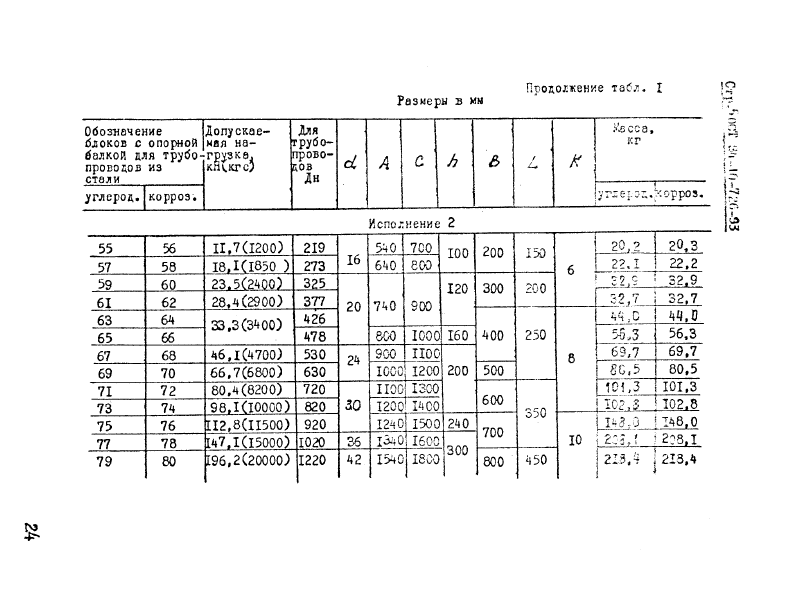

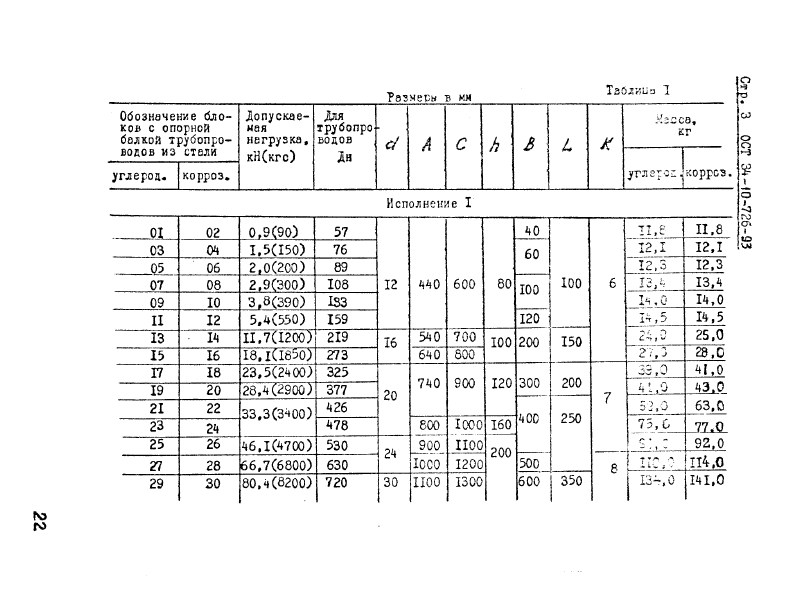

НаименованиеДопускаемая нагрузка, кНДиаметр Дн, ммВысота опорной балки, ммМасса блоков, кг
57У-01 ОСТ 34-10-726-930,9578011,8
57К-02 ОСТ 34-10-726-930,9578011,8
76У-03 ОСТ 34-10-726-931,5768012,1
76К-04 ОСТ 34-10-726-931,5768012,1
89У-05 ОСТ 34-10-726-932,0898012,3
89К-06 ОСТ 34-10-726-932,0898012,3
108У-07 ОСТ 34-10-726-932,91088013,4
108К-08 ОСТ 34-10-726-932,91088013,4
133У-09 ОСТ 34-10-726-933,81338014,0
133К-10 ОСТ 34-10-726-933,81338014,0
159У-11 ОСТ 34-10-726-935,41598014,5
159К-12 ОСТ 34-10-726-935,41598014,5
219У-13 ОСТ 34-10-726-9311,721910024,0
219К-14 ОСТ 34-10-726-9311,721910025,0
273У-15 ОСТ 34-10-726-9318,127310027,0
273К-16 ОСТ 34-10-726-9318,127310028,0
325У-17 ОСТ 34-10-726-9323,532512039,0
325К-18 ОСТ 34-10-726-9323,532512041,0
377У-19 ОСТ 34-10-726-9328,437712041,0
377К-20 ОСТ 34-10-726-9328,437712043,0
426У-21 ОСТ 34-10-726-9333,342612059,0
426К-22 ОСТ 34-10-726-9333,342612063,0
478У-23 ОСТ 34-10-726-9333,347816073,0
478У-24 ОСТ 34-10-726-9333,347816077,0
530У-25 ОСТ 34-10-726-9346,153020087,0
530К-26 ОСТ 34-10-726-9346,153020092,0
630У-27 ОСТ 34-10-726-9366,7630200110,0
630К-28 ОСТ 34-10-726-9366,7630200114,0
720У-29 ОСТ 34-10-726-9380,4720200134,0
720К-30 ОСТ 34-10-726-9380,4720200141,0
820У-31 ОСТ 34-10-726-9398,1820200143,0
820К-32 ОСТ 34-10-726-9398,1820200151,00
920У-33 ОСТ 34-10-726-93112,8920240144,0
920К-34 ОСТ 34-10-726-93112,8920240203,0
1020У-35 ОСТ 34-10-726-93147,11020300232,0
1020К-36 ОСТ 34-10-726-93147,11020300242,0
1220У-37 ОСТ 34-10-726-93196,21220300303,0
1220К-38 ОСТ 34-10-726-93196,21220300318,0
1420У-39 ОСТ 34-10-726-93196,21420300328,0
1420К-40 ОСТ 34-10-726-93196,21420300345,0
1620У-41 ОСТ 34-10-726-93196,21620300414,0
1620К-42 ОСТ 34-10-726-93196,21620300434,0
57У-43 ОСТ 34-10-726-930,9578011,5
57К-44 ОСТ 34-10-726-930,9578011,5
76У-45 ОСТ 34-10-726-931,5768011,7
76К-46 ОСТ 34-10-726-931,5768011,7
89У-47 ОСТ 34-10-726-932,0898011,7
89К-48 ОСТ 34-10-726-932,0898011,7
108У-49 ОСТ 34-10-726-932,91088012,5
108К-50 ОСТ 34-10-726-932,91088012,5
133У-51 ОСТ 34-10-726-933,81338012,4
133К-52 ОСТ 34-10-726-933,81338012,4
159У-53 ОСТ 34-10-726-935,41598012,8
159К-54 ОСТ 34-10-726-935,41598012,8
219У-55 ОСТ 34-10-726-9311,721910020,2
219К-56 ОСТ 34-10-726-9311,721910020,3
273У-57 ОСТ 34-10-726-9318,127310022,1
273К-58 ОСТ 34-10-726-9318,127310022,2
325У-59 ОСТ 34-10-726-9323,532512032,9
325К-60 ОСТ 34-10-726-9323,532512032,9
377У-61 ОСТ 34-10-726-9328,437712038,7
377К-62 ОСТ 34-10-726-9328,437712038,7
426У-63 ОСТ 34-10-726-9333,342612044,0
426К-64 ОСТ 34-10-726-9333,342612044,0
478У-65 ОСТ 34-10-726-9333,347816056,3
478У-66 ОСТ 34-10-726-9333,347816056,3
530У-67 ОСТ 34-10-726-9346,153020069,7
530К-68 ОСТ 34-10-726-9346,153020069,7
630У-69 ОСТ 34-10-726-9366,763020080,5
630К-70 ОСТ 34-10-726-9366,763020080,5
720У-71 ОСТ 34-10-726-9380,4720200101,3
720К-72 ОСТ 34-10-726-9380,4720200101,3
820У-73 ОСТ 34-10-726-9398,1820200102,8
820К-74 ОСТ 34-10-726-9398,1820200102,8
920У-75 ОСТ 34-10-726-93112,8920240148,0
920К-76 ОСТ 34-10-726-93112,8920240148,0
1020У-77 ОСТ 34-10-726-93147,11020300208,1
1020К-78 ОСТ 34-10-726-93147,11020300208,1
1220У-79 ОСТ 34-10-726-93196,21220300218,4
1220К-80 ОСТ 34-10-726-93196,21220300218,4
1420У-81 ОСТ 34-10-726-93196,21420300225,7
1420К-82 ОСТ 34-10-726-93196,21420300225,7
1620У-83 ОСТ 34-10-726-93196,21620300269,0
1620К-84 ОСТ 34-10-726-93196,21620300269,0
89У-85 ОСТ 34-10-726-932,0898011,4
89К-86 ОСТ 34-10-726-932,0898011,7
108У-87 ОСТ 34-10-726-932,91088011,4
108К-88 ОСТ 34-10-726-932,91088011,8
133У-89 ОСТ 34-10-726-933,81338011,5
133К-90 ОСТ 34-10-726-933,81338011,9
159У-91 ОСТ 34-10-726-935,41598011,5
159К-92 ОСТ 34-10-726-935,41598012,0
219У-93 ОСТ 34-10-726-9311,721910015,9
219К-94 ОСТ 34-10-726-9311,721910017,6
273У-95 ОСТ 34-10-726-9318,127310018,5
273К-96 ОСТ 34-10-726-9318,127310020,8
325У-97 ОСТ 34-10-726-9323,532512024,0
325К-98 ОСТ 34-10-726-9323,532512027,4
377У-99 ОСТ 34-10-726-9328,437712025,2
377К-100 ОСТ 34-10-726-9328,437712028,7
426У-101 ОСТ 34-10-726-9333,342612025,2
426К-102 ОСТ 34-10-726-9333,342612033,7
478У-103 ОСТ 34-10-726-9333,347816039,4
478У-104 ОСТ 34-10-726-9333,347816047,1
530У-105 ОСТ 34-10-726-9346,153020053,1
530К-106 ОСТ 34-10-726-9346,153020060,5
630У-107 ОСТ 34-10-726-9366,763020058,9
630К-108 ОСТ 34-10-726-9366,763020068,8
720У-109 ОСТ 34-10-726-9380,472020062,5
720К-110 ОСТ 34-10-726-9380,472020080,1
820У-111 ОСТ 34-10-726-9398,182020080,2
820К-112 ОСТ 34-10-726-9398,182020096,7
920У-113 ОСТ 34-10-726-93112,8920240104,7
920К-114 ОСТ 34-10-726-93112,8920240128,7
1020У-115 ОСТ 34-10-726-93147,11020300140,0
1020К-116 ОСТ 34-10-726-93147,11020300162,0
1220У-117 ОСТ 34-10-726-93196,21220300166,2
1220К-118 ОСТ 34-10-726-93196,21220300199,4
1420У-119 ОСТ 34-10-726-93196,21420300180,1
1420К-120 ОСТ 34-10-726-93196,21420300212,4
1620У-121 ОСТ 34-10-726-93196,21620300195,1
1620К-122 ОСТ 34-10-726-93196,21620300238,3

* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
