Блок подвески приварной для вертикальных трубопроводов ОСТ 34-10-727-93
Описание изделия
ООО "Изополимет Плюс" изготавливает приварные блоки подвески ОСТ 34-10-727-93 для вертикальных трубопроводов ТЭС и АЭС. Изделие относится к серии ОСТ 34.10.610-93 - 34.10.745-93 и применяется в подвесках трубопроводов с Дн 57-630 мм. В таблице указаны исполнения У и К с допускаемой нагрузкой от 0,9 до 47,1 кН. Высота подвески составляет 725, 735, 750, 1025, 1030 или 1040 мм в зависимости от типоразмера. Масса блоков приведена в диапазоне от 5 до 42 кг.

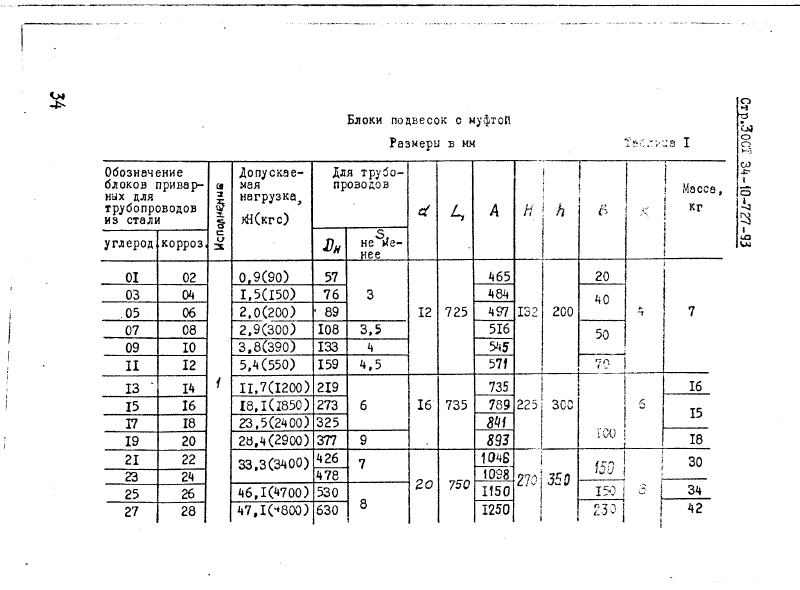

| Наименование | Допускаемая нагрузка, кН | Диаметр Дн, мм | Высота подвески, мм | Масса блоков, кг |
|---|---|---|---|---|
| 57У-01 ОСТ 34-10-727-93 | 0,9 | 57 | 725 | 7 |
| 57К-02 ОСТ 34-10-727-93 | 0,9 | 57 | 725 | 7 |
| 76У-03 ОСТ 34-10-727-93 | 1,5 | 76 | 725 | 7 |
| 76К-04 ОСТ 34-10-727-93 | 1,5 | 76 | 725 | 7 |
| 89У-05 ОСТ 34-10-727-93 | 2,0 | 89 | 725 | 7 |
| 89К-06 ОСТ 34-10-727-93 | 2,0 | 89 | 725 | 7 |
| 108У-07 ОСТ 34-10-727-93 | 2,9 | 108 | 725 | 7 |
| 108К-08 ОСТ 34-10-727-93 | 2,9 | 108 | 725 | 7 |
| 133У-09 ОСТ 34-10-727-93 | 3,8 | 133 | 725 | 7 |
| 133К-10 ОСТ 34-10-727-93 | 3,8 | 133 | 725 | 7 |
| 159У-11 ОСТ 34-10-727-93 | 5,4 | 159 | 725 | 7 |
| 159К-12 ОСТ 34-10-727-93 | 5,4 | 159 | 725 | 7 |
| 219У-13 ОСТ 34-10-727-93 | 11,7 | 219 | 735 | 16 |
| 219К-14 ОСТ 34-10-727-93 | 11,7 | 219 | 735 | 16 |
| 273У-15 ОСТ 34-10-727-93 | 18,1 | 273 | 735 | 15 |
| 273К-16 ОСТ 34-10-727-93 | 18,1 | 273 | 735 | 15 |
| 325У-17 ОСТ 34-10-727-93 | 23,5 | 325 | 735 | 18 |
| 325К-18 ОСТ 34-10-727-93 | 23,5 | 325 | 735 | 18 |
| 377У-19 ОСТ 34-10-727-93 | 28,4 | 377 | 735 | 30 |
| 377К-20 ОСТ 34-10-727-93 | 28,4 | 377 | 735 | 30 |
| 426У-21 ОСТ 34-10-727-93 | 33,3 | 426 | 750 | 30 |
| 426К-22 ОСТ 34-10-727-93 | 33,3 | 426 | 750 | 30 |
| 478У-23 ОСТ 34-10-727-93 | 33,3 | 478 | 750 | 34 |
| 478У-24 ОСТ 34-10-727-93 | 33,3 | 478 | 750 | 34 |
| 530У-25 ОСТ 34-10-727-93 | 46,1 | 530 | 750 | 42 |
| 530К-26 ОСТ 34-10-727-93 | 46,1 | 530 | 750 | 42 |
| 630У-27 ОСТ 34-10-727-93 | 47,1 | 630 | 750 | 42 |
| 630К-28 ОСТ 34-10-727-93 | 47,1 | 630 | 750 | 42 |
| 57У-29 ОСТ 34-10-727-93 | 0,9 | 57 | 1 025 | 5 |
| 57К-30 ОСТ 34-10-727-93 | 0,9 | 57 | 1 025 | 5 |
| 76У-31 ОСТ 34-10-727-93 | 1,5 | 76 | 1 025 | 5 |
| 76К-32 ОСТ 34-10-727-93 | 1,5 | 76 | 1 025 | 5 |
| 89У-33 ОСТ 34-10-727-93 | 2,0 | 89 | 1 025 | 5 |
| 89К-34 ОСТ 34-10-727-93 | 2,0 | 89 | 1 025 | 5 |
| 108У-35 ОСТ 34-10-727-93 | 2,9 | 108 | 1 025 | 5 |
| 108К-36 ОСТ 34-10-727-93 | 2,9 | 108 | 1 025 | 5 |
| 133У-37 ОСТ 34-10-727-93 | 3,8 | 133 | 1 025 | 5 |
| 133К-38 ОСТ 34-10-727-93 | 3,8 | 133 | 1 025 | 5 |
| 159У-39 ОСТ 34-10-727-93 | 5,4 | 159 | 1 025 | 6 |
| 159К-40 ОСТ 34-10-727-93 | 5,4 | 159 | 1 025 | 6 |
| 219У-41 ОСТ 34-10-727-93 | 11,7 | 219 | 1 030 | 15 |
| 219К-42 ОСТ 34-10-727-93 | 11,7 | 219 | 1 030 | 15 |
| 273У-43 ОСТ 34-10-727-93 | 18,1 | 273 | 1 030 | 14 |
| 273К-44 ОСТ 34-10-727-93 | 18,1 | 273 | 1 030 | 14 |
| 325У-45 ОСТ 34-10-727-93 | 23,5 | 325 | 1 030 | 14 |
| 325К-46 ОСТ 34-10-727-93 | 23,5 | 325 | 1 030 | 14 |
| 377У-47 ОСТ 34-10-727-93 | 28,4 | 377 | 1 030 | 17 |
| 377К-48 ОСТ 34-10-727-93 | 28,4 | 377 | 1 030 | 17 |
| 426У-49 ОСТ 34-10-727-93 | 33,3 | 426 | 1 040 | 28 |
| 426К-50 ОСТ 34-10-727-93 | 33,3 | 426 | 1 040 | 28 |
| 478У-51 ОСТ 34-10-727-93 | 33,3 | 478 | 1 040 | 28 |
| 478К-52 ОСТ 34-10-727-93 | 33,3 | 478 | 1 040 | 28 |
| 530У-53 ОСТ 34-10-727-93 | 46,1 | 530 | 1 040 | 32 |
| 530К-54 ОСТ 34-10-727-93 | 46,1 | 530 | 1 040 | 32 |
| 630У-55 ОСТ 34-10-727-93 | 47,1 | 630 | 1 040 | 40 |
| 630К-56 ОСТ 34-10-727-93 | 47,1 | 630 | 1 040 | 40 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
