Хомут для вертикальных трубопроводов ОСТ 34-10-736-93
Описание изделия
ООО "Изополимет Плюс" изготавливает хомуты ОСТ 34-10-736-93 для подвесок вертикальных трубопроводов ТЭС и АЭС. Изделие относится к серии ОСТ 34.10.610-93 - 34.10.745-93 и применяется в составе хомутовых узлов, где требуется крепление трубы по наружному диаметру. В таблице указаны исполнения У и К для Дн 57-630 мм. Допускаемая нагрузка находится в диапазоне от 0,9 до 46,1 кН, длина хомутов — от 420 до 1200 мм, масса — от 2,30 до 49,1 кг.

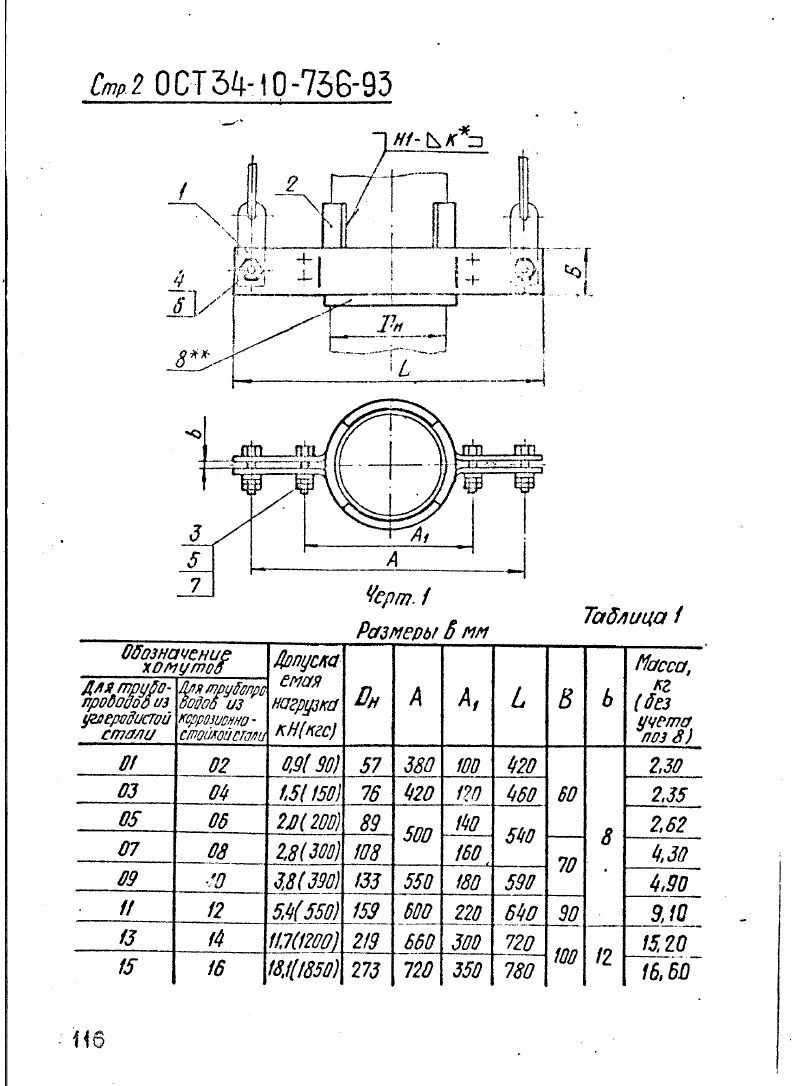

| Наименование | Допускаемая нагрузка, кН | Диаметр Дн,мм | Длина хомутов, мм | Масса хомутов, кг. |
|---|---|---|---|---|
| 57У-01 ОСТ 34-10-736-93 | 0,9 | 57 | 420 | 2,30 |
| 57К-02 ОСТ 34-10-736-93 | 0,9 | 57 | 420 | 2,30 |
| 76У-03 ОСТ 34-10-736-93 | 1,5 | 76 | 460 | 2,35 |
| 76К-04 ОСТ 34-10-736-93 | 1,5 | 76 | 460 | 2,35 |
| 89У-05 ОСТ 34-10-736-93 | 2,0 | 89 | 540 | 2,62 |
| 89К-06 ОСТ 34-10-736-93 | 2,0 | 89 | 540 | 2,62 |
| 108У-07 ОСТ 34-10-736-93 | 2,8 | 108 | 540 | 4,30 |
| 108К-08 ОСТ 34-10-736-93 | 2,8 | 108 | 540 | 4,30 |
| 133У-09 ОСТ 34-10-736-93 | 3,8 | 133 | 590 | 4,90 |
| 133К-10 ОСТ 34-10-736-93 | 3,8 | 133 | 590 | 4,90 |
| 159У-11 ОСТ 34-10-736-93 | 5,4 | 159 | 640 | 9,10 |
| 159К-12 ОСТ 34-10-736-93 | 5,4 | 159 | 640 | 9,10 |
| 219У-13 ОСТ 34-10-736-93 | 11,7 | 219 | 720 | 15,20 |
| 219К-14 ОСТ 34-10-736-93 | 11,7 | 219 | 720 | 15,20 |
| 273У-15 ОСТ 34-10-736-93 | 18,1 | 273 | 780 | 16,60 |
| 273К-16 ОСТ 34-10-736-93 | 18,1 | 273 | 780 | 16,60 |
| 325У-17 ОСТ 34-10-736-93 | 23,5 | 325 | 820 | 25,3 |
| 325К-18 ОСТ 34-10-736-93 | 23,5 | 325 | 820 | 25,3 |
| 377У-19 ОСТ 34-10-736-93 | 28,4 | 377 | 920 | 28,7 |
| 377К-20 ОСТ 34-10-736-93 | 28,4 | 377 | 920 | 28,7 |
| 426У-21 ОСТ 34-10-736-93 | 33,3 | 426 | 1 030 | 40,5 |
| 426К-22 ОСТ 34-10-736-93 | 33,3 | 426 | 1 030 | 40,5 |
| 530У-23 ОСТ 34-10-736-93 | 46,1 | 530 | 1 100 | 44,4 |
| 530К-24 ОСТ 34-10-736-93 | 46,1 | 530 | 1 100 | 44,4 |
| 630У-25 ОСТ 34-10-736-93 | 46,1 | 630 | 1 200 | 49,1 |
| 630К-26 ОСТ 34-10-736-93 | 46,1 | 630 | 1 200 | 49,1 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
