Тяга резьбовая с муфтой ОСТ 34-10-739-93
Описание изделия

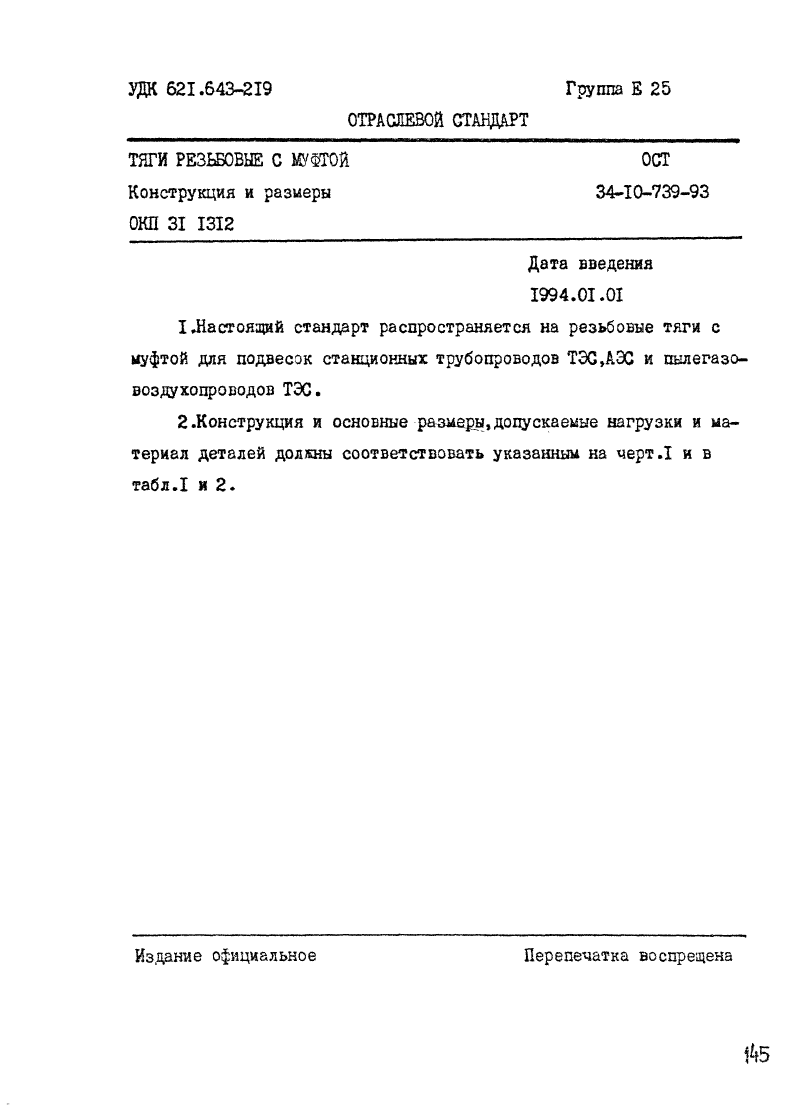

ООО "Изополимет Плюс" изготавливает резьбовые тяги с муфтой ОСТ 34-10-739-93 для подвесок станционных трубопроводов ТЭС и АЭС, а также пылегазовоздухопроводов ТЭС. Изделие относится к серии ОСТ 34.10.610-93 - 34.10.745-93 и применяется для передачи расчетной нагрузки в подвесном узле. В таблице приведены исполнения 01-09 с допускаемой нагрузкой от 4,4 до 196,1 кН. Длина изделия составляет 705 или 905 мм, масса — от 1,2 до 36,0 кг.

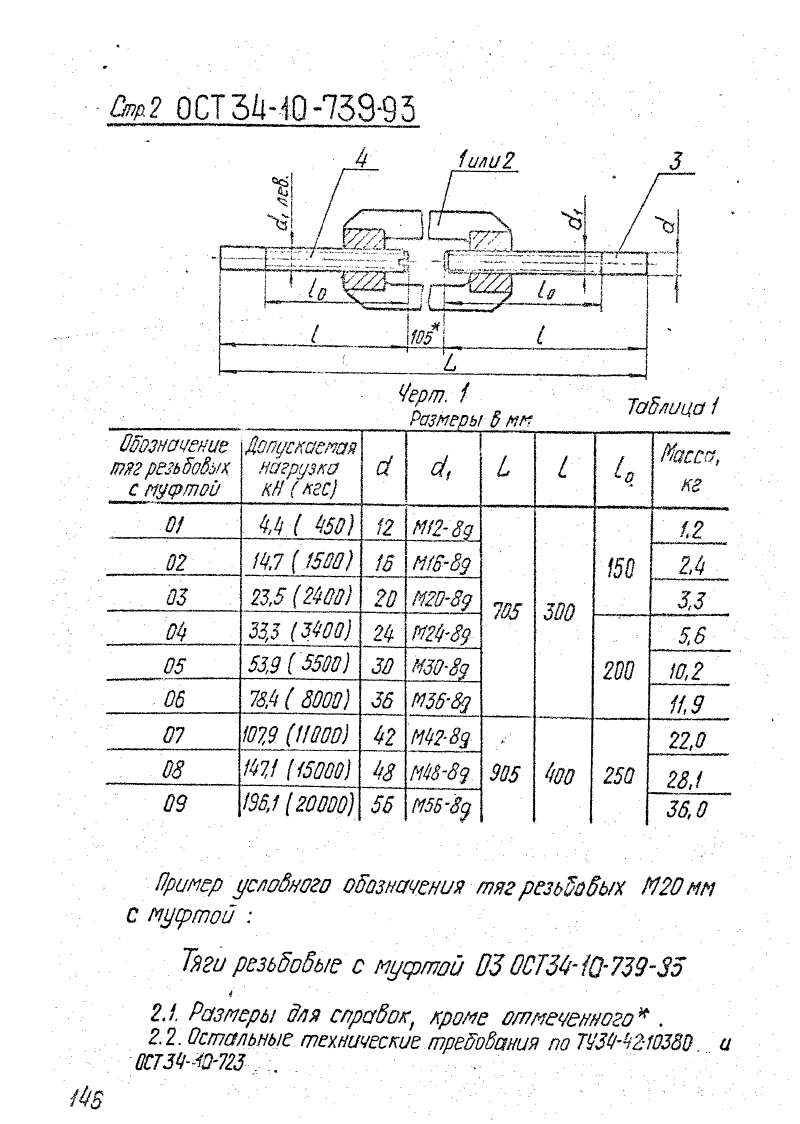

| Наименование | Допускаемая нагрузка, кН | Длина изделия, мм | Масса изделия, кг |
|---|---|---|---|
| 01 ОСТ 34-10-739-93 | 4,4 | 705 | 1,2 |
| 02 ОСТ 34-10-739-93 | 14,7 | 705 | 2,4 |
| 03 ОСТ 34-10-739-93 | 23,5 | 705 | 3,3 |
| 04 ОСТ 34-10-739-93 | 33,3 | 705 | 5,6 |
| 05 ОСТ 34-10-739-93 | 53,9 | 705 | 10,2 |
| 06 ОСТ 34-10-739-93 | 78,4 | 705 | 11,9 |
| 07 ОСТ 34-10-739-93 | 107,9 | 905 | 22,0 |
| 08 ОСТ 34-10-739-93 | 147,1 | 905 | 28,1 |
| 09 ОСТ 34-10-739-93 | 196,1 | 905 | 36,0 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ОСТ 34-10-733-93
Проушина с накладкой ОСТ 34-10-733-93
ОСТ 34-10-734-93
Плавник с накладкой ОСТ 34-10-734-93
ОСТ 34-10-735-93

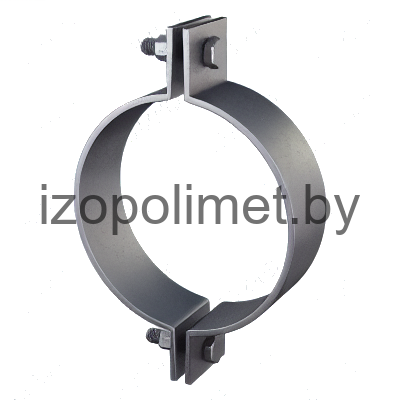

Хомут для горизонтальных трубопроводов ОСТ 34-10-735-93
ОСТ 34-10-736-93

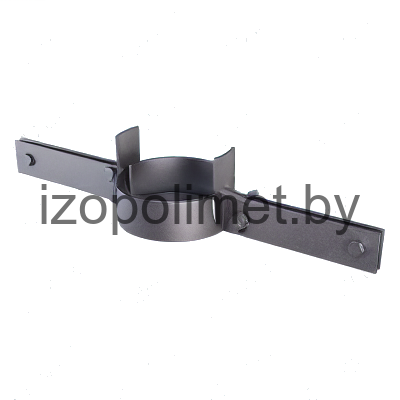

Хомут для вертикальных трубопроводов ОСТ 34-10-736-93
ОСТ 34-10-737-93

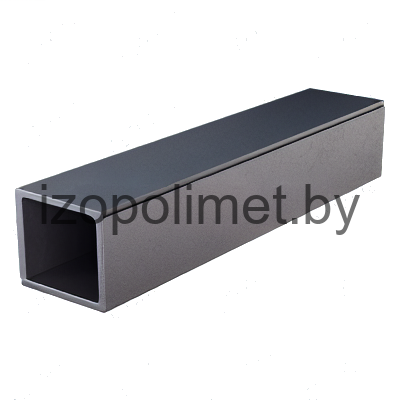

Балки опорные ОСТ 34-10-737-93
ОСТ 34-10-738-93

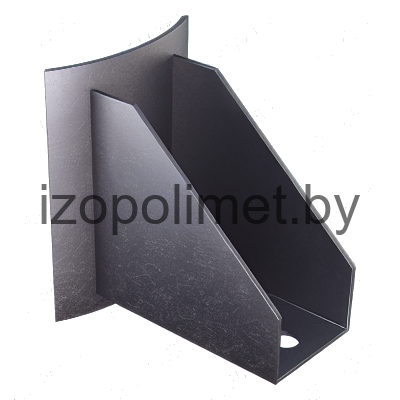

Лапа с накладкой для вертикальных трубопроводов ОСТ 34-10-738-93

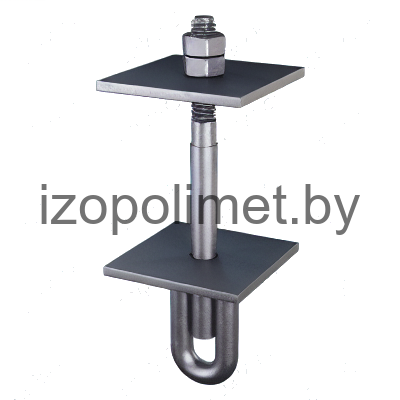

ОСТ 34-10-740-93
Блок крепления подвески ОСТ 34-10-740-93
ОСТ 34-10-741-93

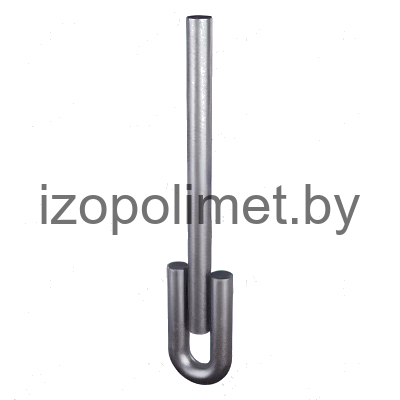

Резьбовая тяга с ушком для подвесок станционных трубопроводов ОСТ 34-10-741-93

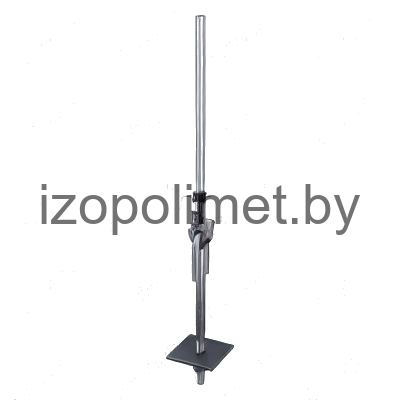

ОСТ 34-10-742-93
Тяга шарнирная ОСТ 34-10-742-93
ОСТ 34-10-743-93

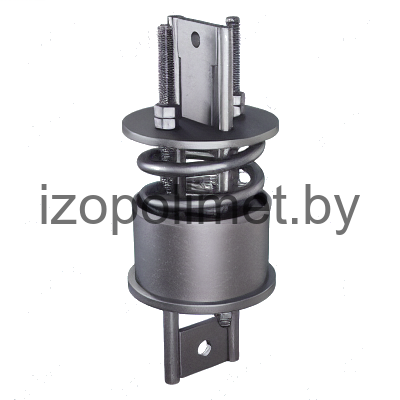

Блок пружинный ОСТ 34-10-743-93
ОСТ 34-10-744-93

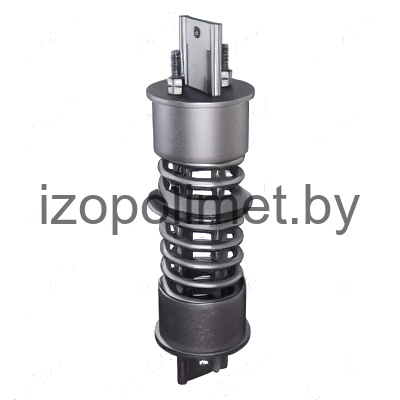

Блок пружинный сдвоенный ОСТ 34-10-744-93
